Řešení a komentáře.

Špatné odpovědi jsou červené, správné odpovědi jsou zelené a podtržené.

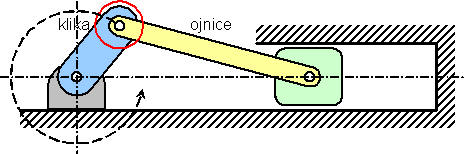

63. Na obrázku je znázorněno schéma klikového mechanismu. Jaké sílové účinky lze přenést vazbou mezi klikou a ojnicí (pasivní odpory zanedbáme) ?

a) Přenese se moment síly, který je záběrovým momentem motoru.

b) Přenese se pouze síla ve směru pohybu pístu (zde vodorovná).

c) Přenese se síla obecného směru (v rovině), kterou lze rozložit na dvě k sobě kolmé složky.

Klika a ojnice jsou spojeny kloubovou vazbou.

Kloubová vazba přenáší sílu libovolného směru, kterou obvykle rozkládáme na dvě k sobě kolmé složky ve zvolených směrech.

Kloubová vazba nepřenáší moment síly.
