Řešení a komentáře.

Špatné odpovědi jsou červeně, správná odpověď je zelená a podtržená.

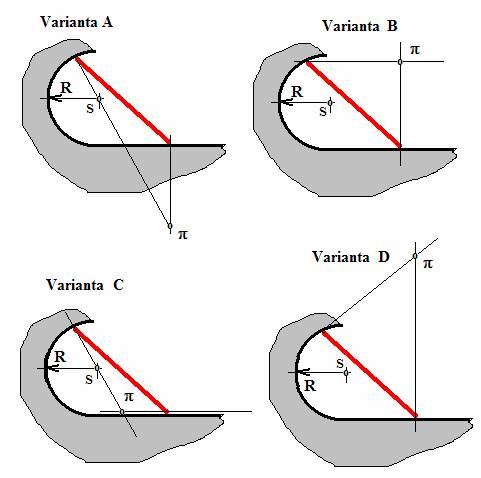

28. Těleso ve tvaru tyče se jedním svým koncem smýká po rovině a druhým se pohybuje v kruhové drážce o poloměru R. Určete, která z následujících variant je správná pro určení pólu pohybu p.

a) Varianta A.

b) Varianta B.

c) Varianta C.

d) Varianta D.

Pól pohybu leží na průsečíku normál trajektorií jednotlivých bodů.

Pravý dolní konec tyče se pohybuje po vodorovné přímce, normála je svislá. Levý horní konec tyče se pohybuje po kružnici o poloměru R, normála (poloměr) je spojnice levého horního konce tyče se středem kružnice S. Na průsečíku normál leží pól pohybu.
