9. Schodiště

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vkládat různé typy schodišť
  • Upravovat různé parametry schodišť
  • Vkládat a vytvářet vlastní typy zábradlí

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Kreslení schodiště
  • Styly a tvary schodiště
  • Výpočet schodiště
  • Úprava zobrazení schodiště
  • Zábradlí
  • Otvor do desky

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Schodiště, podesta, mezipodesta, výstupní čára, stupeň, podstupnice, schodnice, zábradlí, madlo, stojka, příčle

Průvodce studia

Při vkládání schodišť využijte vlastního projektu na kterém dosud pracujete. Nemá smysl vkládat schodiště bez určitých parametrů – tento postup Vás nedonutí prozkoumat různé varianty řešení.

Uvědomte si, že všechny prvky musíte zakreslit do nějakého určitého podlaží, proto si vždy zkontrolujte zda vkládaný prvek je v podlaží, které máte momentálně nastavené jako aktuální!

Různých atypických druhů a typů schodišť je obrovské množství, které v rámci tohoto kurzu nemáme šanci probrat. Zkuste se proto sami poprat s Vašim zadáním na základě níže uvedených základních postupů. Pokud budete mít nějaké problémy při konstruování Vašeho schodiště podělte se o ně s Vašimi kolegy a pedagogem.

9.1 Kreslení schodiště

Pro kreslení vyvolejte z  Nástrojů modulu Přidat schody viz. obr. 9-1a. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další příkazy viz. obr. 9-1a.

Obrázek 9-1a: Nástroj modulů – Schodiště Obrázek 9-1a: Nástroj modulů – Schodiště

Případně použijte Paletu nástrojů viz. obr. 9-1b (stejně jako v případě Stěn, Dveří a Oken ).

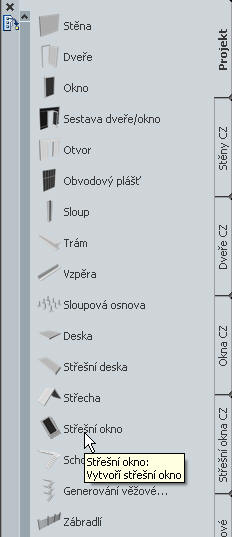

Obrázek 9-1b: Paleta nástrojů – Schodiště Obrázek 9-1b: Paleta nástrojů – Schodiště


V  Paletěvlastnosti zadáte základní parametry schodiště:

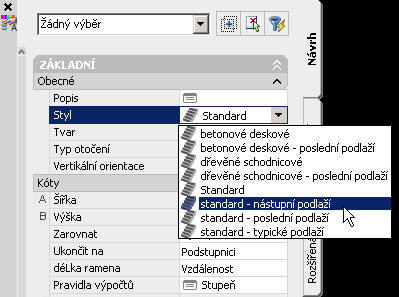

  • Styl : vyberte předdefinované styly schodiště viz. obr. 9-2

Obrázek 9-2: Paleta vlastnosti – Přidání schodiště - Styl Obrázek 9-2: Paleta vlastnosti – Přidání schodiště - Styl

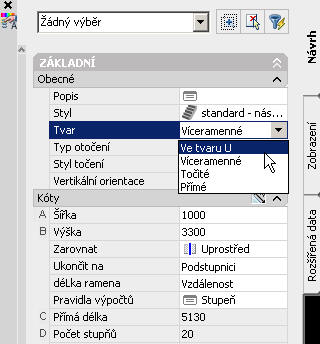

  • Tvar: Vyberte z roletky vhodný tvar schodiště viz. obr.9-3

Obrázek 9-3: Paleta vlastnosti – Přidání schodiště - Tvar Obrázek 9-3: Paleta vlastnosti – Přidání schodiště - Tvar

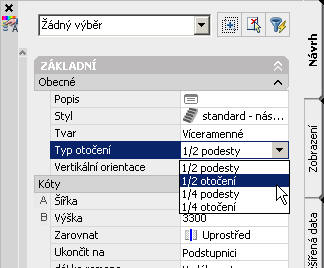

  • Typ zatočení: Vyberte z roletky typ zatočení schodiště viz. obr.9-4

Typem zatočení určíte zda mezi jednotlivými rameny schodiště bude podesta, nebo protažené stupně. Zlomek Vám určuje velikost otočení a tím předpokládaný tvar schodiště

  • Do okna Šířka zadejte šířku schodiště; do okna Výška pak konstrukční výšku podlaží, kterou nám schodiště překonává

  • Z roletky Zarovnání pak vyberte způsob zarovnání schodiště

Obrázek 9-4: Paleta vlastnosti – Přidání schodiště – Typ zatočení Obrázek 9-4: Paleta vlastnosti – Přidání schodiště – Typ zatočení

k zamyšlení

Pokud některý z parametrů z dialogu potřebujete odměřit z výkresu – například šířku, klepněte pravým tlačítkem do pracovní plochy a místní nabídky vyberte šířka, nebo napište do příkazové řádky a zadejte Enter viz. obr.9-5. Určením dvou bodu stanovte šířku.

Obrázek 9-5: Příkazový řádek – Odměření parametrů schodiště – stupeň Obrázek 9-5: Příkazový řádek – Odměření parametrů schodiště – stupeň

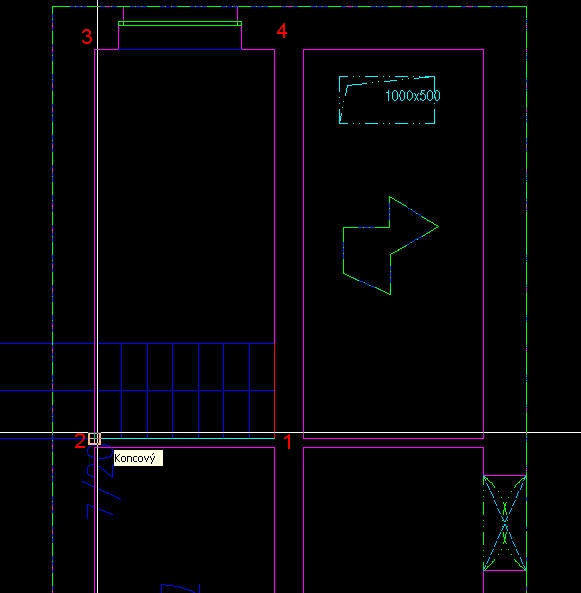

Ve výkresu pak vložte Počáteční bod schodiště viz. obr.9-6

Dále zadejte další charakteristický bod 2 a 3 dle půdorysu viz. obr.9-6

Obrázek 9-6: Výkres – Zadávání bodů schodiště – Počáteční bod 1 Obrázek 9-6: Výkres – Zadávání bodů schodiště – Počáteční bod 1

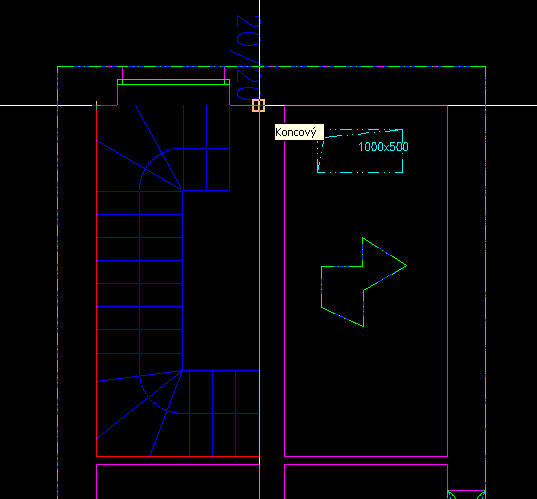

Závěrem zadejte Koncový bod 4 schodiště viz. obr.9-7

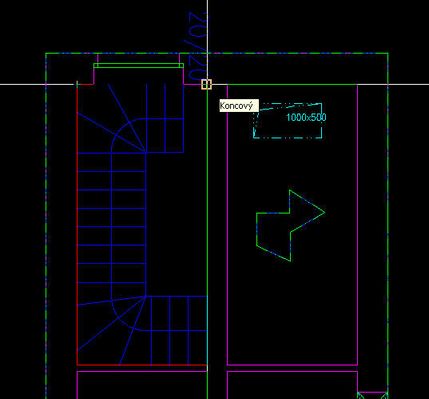

Obrázek 9-7: Výkres – Zadávání bodů schodiště – Koncový bod Obrázek 9-7: Výkres – Zadávání bodů schodiště – Koncový bod

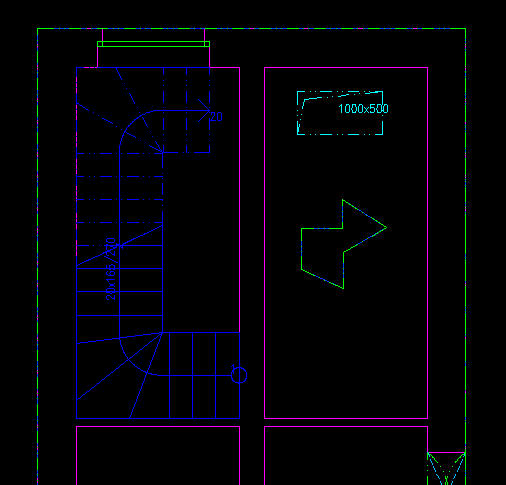

Obrázek 9-8: Výkres – Půdorys schodiště Obrázek 9-8: Výkres – Půdorys schodiště


V půdoryse zkontrolujte správnost vykresleného schodiště viz. obr.9-8

9.2 Editace schodiště

9.2.1 Vlastnosti schodiště

V  Paletě vlastnosti stanovíme parametry po výpočet viz. obr.9-9

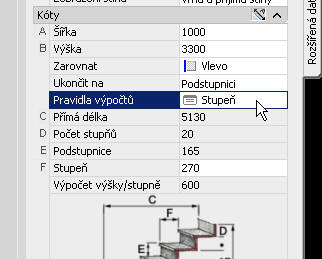

V Paletě vlastnosti schodiště zvolte položku Pravidla výpočtů viz. obr.9-9

Obrázek 9-9: Paleta vlastnosti – Pravidla výpočtů Obrázek 9-9: Paleta vlastnosti – Pravidla výpočtů

V dialogu Pravidla výpočtů klepněte na blesk parametru Počet stupňů (pokud jsou pole uzamčena (šedivá) pro Úpravu, dopočítá program hodnoty sám) viz. obr.9-10.

Zadejte požadovanou hodnotu podstupnic (např. 18). Potvrzením Enter se ostatní hodnoty dopočítají dle vztahu uvedeného nahoře: 2 Výška stupně + 1 šířka stupně

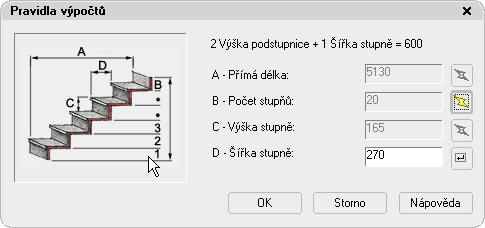

Obrázek 9-10: Dialog – Vlastnosti schodiště - Rozměry Obrázek 9-10: Dialog – Vlastnosti schodiště - Rozměry

k zamyšlení

Rozsahy přípustných hodnot pro šířku a výšku stupně i jejich výchozí hodnoty pro kreslení (optimálním hodnoty) se stanoví v definici stylu schodiště v kartě Pravidla projektu. Pokud byste například chtěli schodiště s šířkou stupně menší než 240mm, musíte nejdříve změnit ve stylu hodnotu šířky pro maximální sklon. Je zde rovněž možné upravit vzorec výpočtu.

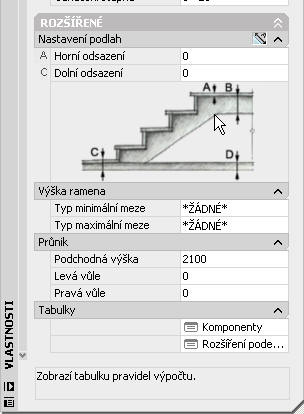

Ve spodní části Palety nástrojů najdete sekcí Rozšířené, kde lze nastavovat další parametry schodiště viz. obr.9-11.

Obrázek 9-11: Paleta vlastnosti – Rozšířené Obrázek 9-11: Paleta vlastnosti – Rozšířené

9.2.2 Úprava stylu schodiště


Úpravou Stylu schodiště dosáhnete způsobu zobrazení dle reprezentace zobrazení v souladu s Vaším záměrem a v souladu s ČSN.

Upravit stylschodiště vyvoláte Vám již známým způsobem – z místní nabídky.

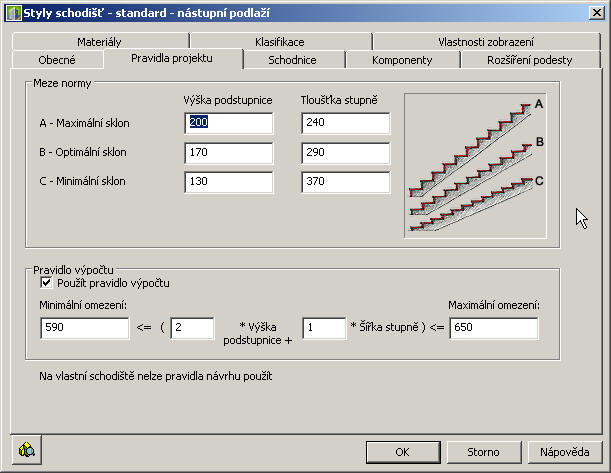

V kartě Pravidla projektu stanovujete pravidla pro min./max. hodnoty, výpočetní pravidla viz. obr.9-12

Obrázek 9-12: Dialog – Styly schodišť– Pravidla projektu Obrázek 9-12: Dialog – Styly schodišť– Pravidla projektu

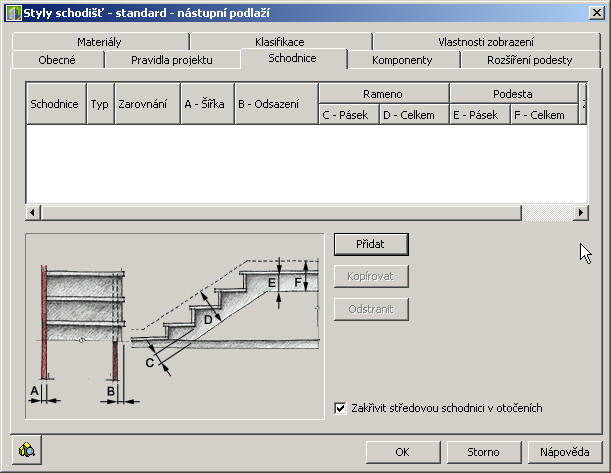

V kartě Schodnice pak můžete definovat rozměry a typy schodnic a další parametry týkající se schodnic viz. obr.9-13

Obrázek 9-13: Dialog – Styly schodišť– Schodnice Obrázek 9-13: Dialog – Styly schodišť– Schodnice


V kartě Vlastnosti zobrazení pak můžete upravovat Vlastnosti zobrazení dle jednotlivých reprezentací zobrazení, tak jak jste to již dělali v několika předešlých případech viz. obr.9-14

Dialog Styly schodiště obsahuje další karty jako Materiály, Rozšíření podesty …

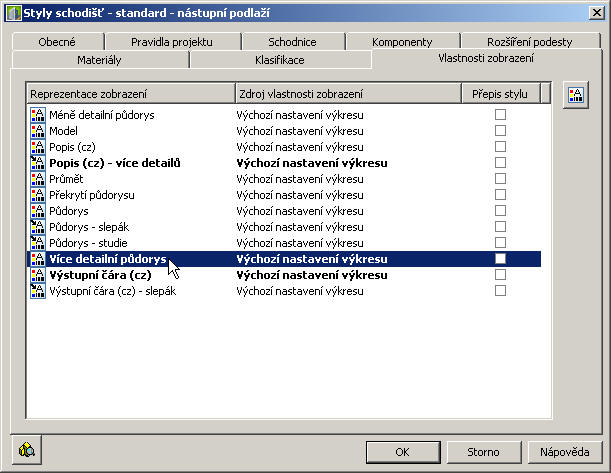

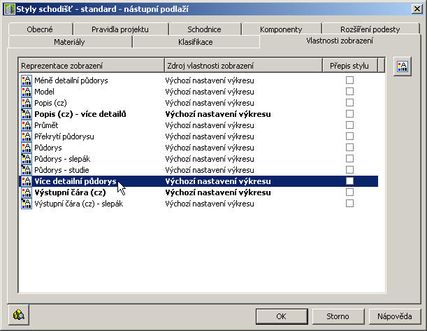

Obrázek 9-14: Dialog – Styly schodišť– Vlastnosti zobrazení – Více detailní půdorys Obrázek 9-14: Dialog – Styly schodišť – Vlastnosti zobrazení – Více detailní půdorys

Po rozkliknutí vybrané reprezentace zobrazení se zobrazí dialog, kde pro danou reprezentaci zobrazení můžete definovat další detaily viz. obr. 9-15

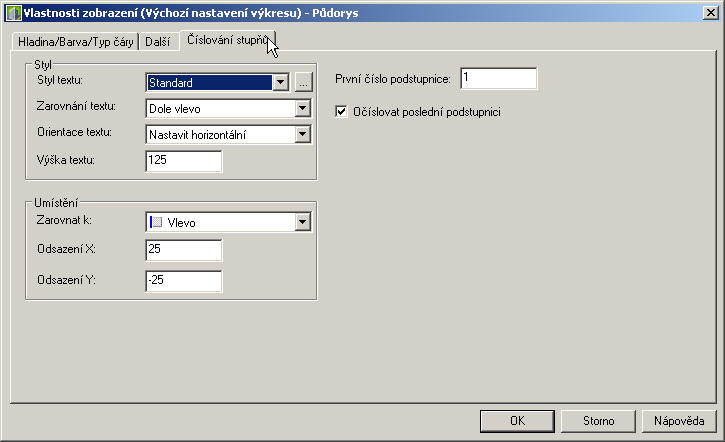

Obrázek 9-15: Dialog – Styly schodišť – Vlastnosti zobrazení – Více detailní půdorys – Číslování stupňů Obrázek 9-15: Dialog – Styly schodišť– Vlastnosti zobrazení
– Více detailní půdorys – Číslování stupňů

9.2.3 Úprava umístění a tvaru schodiště

Tvar vykresleného schodiště můžete upravit dvěma způsoby – protažením za uzlové body nebo Úpravou hrany schodiště (promítnutím do tvaru křivky nebo stěny nebo zadaným odsazením)

Editace za uzlové body:

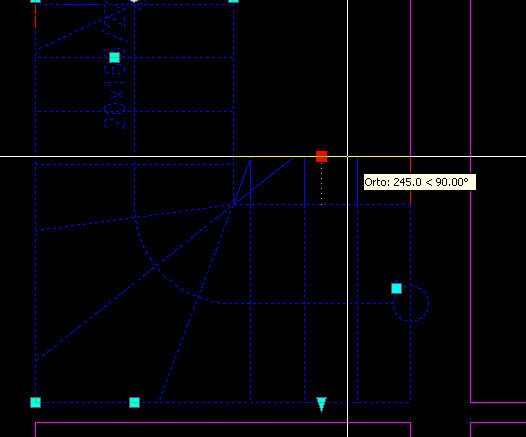

Vyberte schodiště a pomocí posunu různých uzlových bodů upravte tvar schodiště viz. obr. 9-16

Obrázek 9-16: Výkres – Schodiště – Půdorys – Uzlové body Obrázek 9-16: Výkres – Schodiště – Půdorys – Uzlové body


Editace promítnutím:

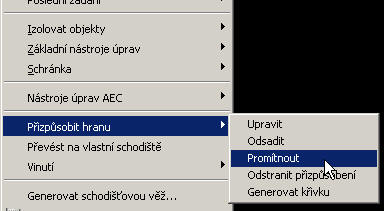

Z kontextové nabídky viz. obr. 9-18 vyberte Přizpůsobit hranu – Promítnout. Samozřejmě je třeba mít připravenou křivku, nebo AEC objekty ke kterým bude možno hranu promítnout….

Obrázek 9-17: Kontextová nabídka – Přizpůsobit hranu - Promítnout Obrázek 9-17: Kontextová nabídka – Přizpůsobit hranu - Promítnout

9.2.4 Zábradlí

Vyvolání příkazů je stále stejné, takže asi nejpřehledněji v  Paletě nástrojů vyberte položku Zábradlí viz. obr. 9-18, nebo z kontextové nabídky Přidat zábradlí viz. obr. 9-19

Obrázek 9-18: Paleta nástrojů - Zábradlí Obrázek 9-18: Paleta nástrojů - Zábradlí

Obrázek 9-19: Kontextová nabídka – Přidat zábradlí Obrázek 9-19: Kontextová nabídka – Přidat zábradlí

Parametry zábradlí definujte v  Paletě vlastnosti, kde můžete definovat umístění stojek, jejich sklon, připojení zábradlí k rameni/schodišti…atd. viz. obr. 9-20

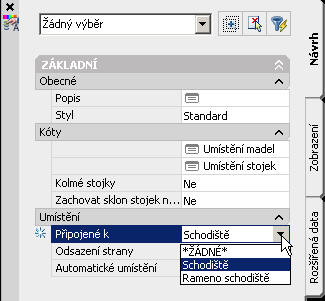

Obrázek 9-20: Paleta vlastnosti – Zábradlí – Definice parametrů Obrázek 9-20: Paleta vlastnosti – Zábradlí – Definice parametrů

Po nastavení základních parametrů zábradlí klikněte do kreslícího prostoru vyberte schodiště/rameno, ke kterému chcete zábradlí připojit a viz. obr. 9-21

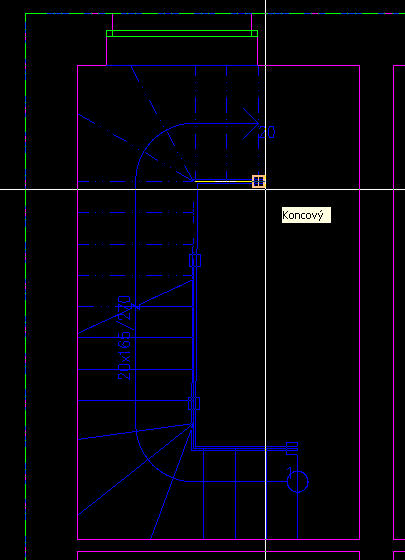

Obrázek 9-21: Výkres – Zábradlí – Výběr ramene Obrázek 9-21: Výkres – Zábradlí – Výběr ramene

Rovněž lze použít příkazového řádku pro vložení zábradlí do projektu viz. obr. 9-22

popis obrazku popis obrazku

9.2.5 Úprava stylu zábradlí

Z  Nástrojů modulů, nebo z kontextové nabídky vyberte Upravit styl zábradlí viz. obr. 9-23

Obrázek 9-23: Kontextová nabídka – Upravit styl zábradlí Obrázek 9-23: Kontextová nabídka – Upravit styl zábradlí

Jaké komponenty zábradlí a do jakých detailů můžete upravit v pro daný styl ilustrují následující obrázky.

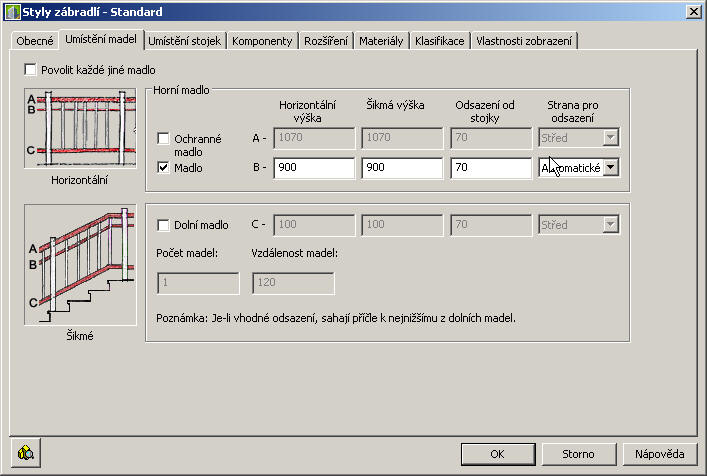

Obrázek 9-24: Dialog – Styly zábradlí– Umístění madel Obrázek 9-24: Dialog – Styly zábradlí– Umístění madel

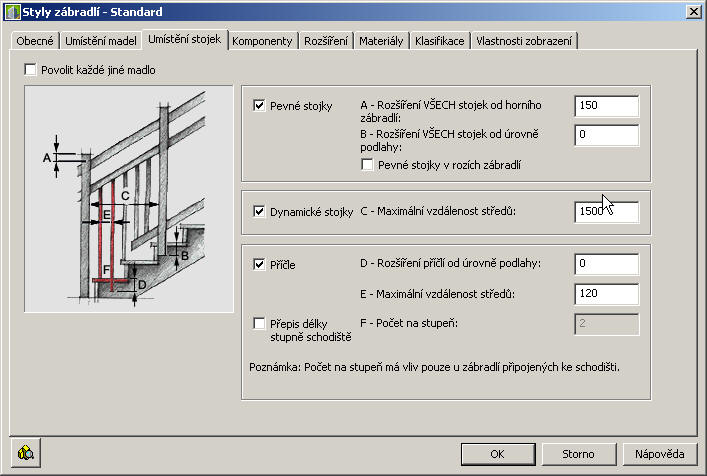

Obrázek 9-25: Dialog – Styly zábradlí– Umístění stojek Obrázek 9-25: Dialog – Styly zábradlí– Umístění stojek

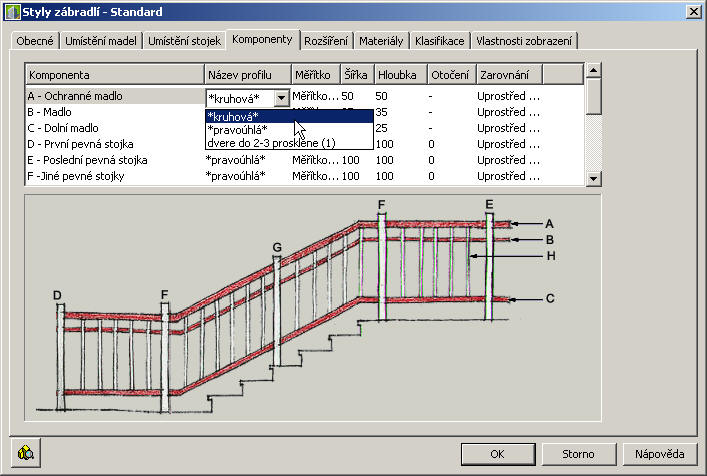

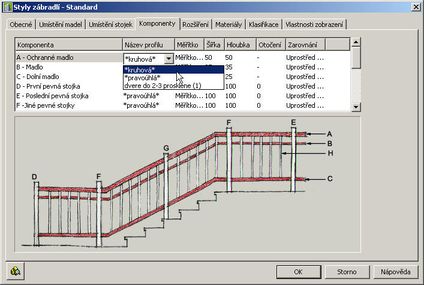

Obrázek 9-26: Dialog – Styly zábradlí– Komponenty Obrázek 9-26: Dialog – Styly zábradlí– Komponenty

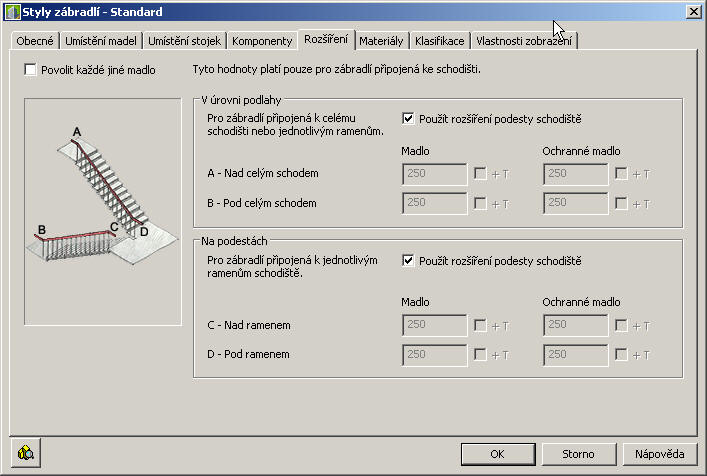

Obrázek 9-27: Dialog – Styly zábradlí– Rozšíření Obrázek 9-27: Dialog – Styly zábradlí– Rozšíření

Zda-li je zábradlí správně umístěno se přesvědčíte změnou pohledu a použitím stínování viz. obr. 9-28

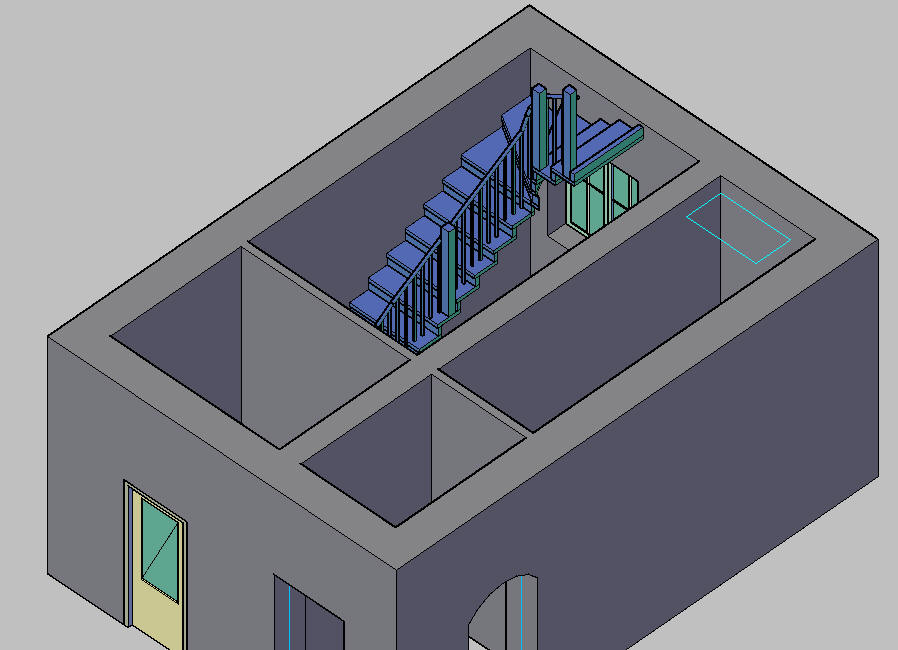

Obrázek 9-28: Výkres – Izometrický pohled – Koncepční stínování - Zábradlí Obrázek 9-28: Výkres – Izometrický pohled – Koncepční stínování - Zábradlí

k zamyšlení

Pokud Vám v 3D pohledu překáží deska stropu – vypněte si ji ve Správci hladin viz. obr. 9-29

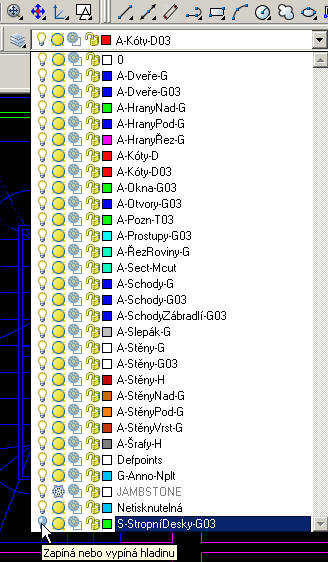

Obrázek 9-29: Správce hladin Obrázek 9-29: Správce hladin

9.2.6 Převést na prostup

Po vložení Schodiště můžete z místní nabídky jednoduše převést obrys schodiště na prostup viz. obr.9-30, tak jak jsme se o tom zmiňovali v kapitole 8.6. Prostupy.

Obrázek 9-30: Kontextová nabídka – Převést na prostup Obrázek 9-30: Kontextová nabídka – Převést na prostup

shrnutí kapitoly

  • V této kapitole jste zvládli vkládání a editování schodišť.
  • Umíte si vytvořit vlastní tvar schodiště (stupně)

  • Jste schopni vložit zábradlí a vytvořit vlastní styl zábradlí.
