8. Desky

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vložit desku (stropní, terénu apod.)
  • Editovat desku
  • Vložit otvor a prostup do desky

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Deska – zadávání bodů
  • Úprava hran
  • Otvor a prostup do desky

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 30 minut.

KLÍČOVÁ SLOVA KAPITOLY

Deska, hrana, otvor do desky, prostup

Průvodce studia

Pomocí objektu Deska (Slab) nakreslíte do svého půdorysu stropní desku (desky terénu, teras…). Ukážeme si jak vytvořit do stropní desky Otvor a Prostup.

Tvar desky můžete zadat buď zadáním rohových bodů, nebo převzetím půdorysu z tvaru křivky nebo vybraných stěn. Nahrazení oblouků je stejné jako u stěn.

Desky stropu se prakticky uplatní pouze v 3D modelu (vizualizace) a v řezech

8.1 Deska

Pro kreslení vyvolejte z  Nástrojů modulu Přidat desku viz. obr. 8-1. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další příkazy viz. obr. 8-1b.

Obrázek 8-1a,b: Nástroj modulů – Deska Obrázek 8-1a: Nástroj modulů – Deska

Obrázek 8-1b: Nástroj modulů – Deska Obrázek 8-1b: Nástroj modulů – Deska

Případně použijte Paletu nástrojů viz. obr. 8-2 (stejně jako v případě Stěn, Dveří a Oken ).

Obrázek 8-2: Paleta nástrojů – Deska Obrázek 8-2: Paleta nástrojů – Deska

V  Paletě vlastnosti máte možnost definovat různé parametry desky viz. obr. 8-3.

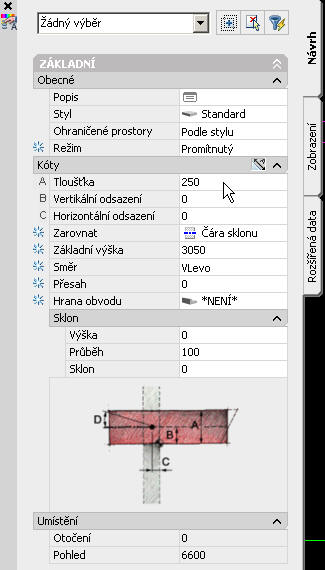

Obrázek 8-3: Paleta vlastnosti– Deska Obrázek 8-3: Paleta vlastnosti– Deska


  • Režim: Promítnutý – tento režim Vám umožní zadat potřebné výškové umístění desky, nezávisle na Z souřadnici zadávaných bodů desky.

  • Tloušťku : 300 mm (jinak dle Vašeho zadání)

  • Základní výška: 2700 mm (jinak dle Vašeho zadání)

  • Přesah: -100 – můžete zadat i zápornou hodnotu podle tloušťky izolace

  • Zarovnání: Zespoda

8.2 Zadání bodů desky


  • Postupně ve výkresu zadejte body viz. obr.8-4

  • Desku dokončete pomocí volby Uzavřít křivku v příkazovém řádku viz. obr.8-5

  • Kreslení ukončete Enter (Mezerník) nebo klepnutím na Uzavřít v dialogu Přidat stěnu

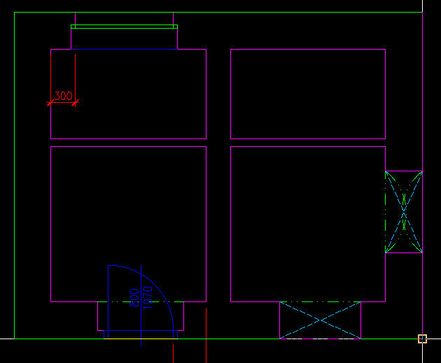

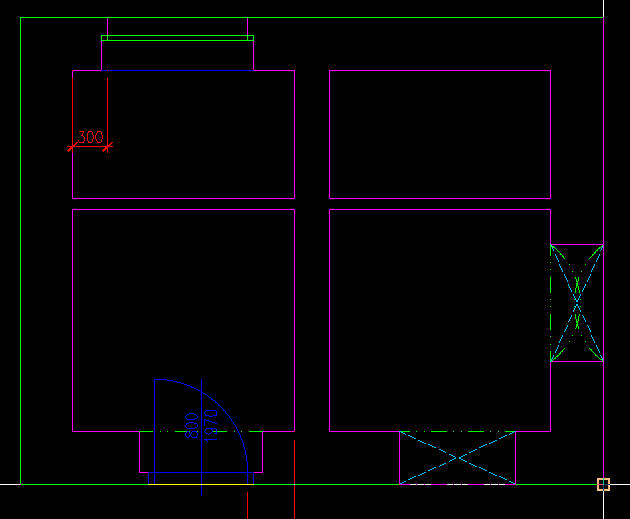

Obrázek 8-4: Výkres – Zadání bodů desky Obrázek 8-4: Výkres – Zadání bodů desky

Obrázek 8-5: Příkazový řádek – uzavřít desku Obrázek 8-5: Příkazový řádek – uzavřít desku

Zkontrolujte zda je deska vykreslena dle Vašich parametrů viz. obr.8-6

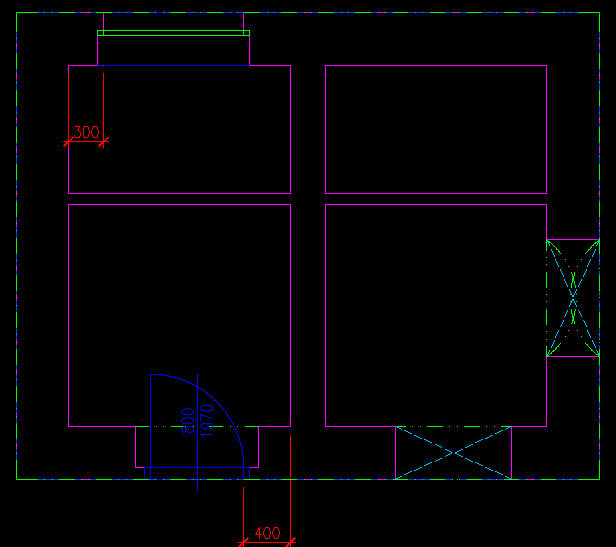

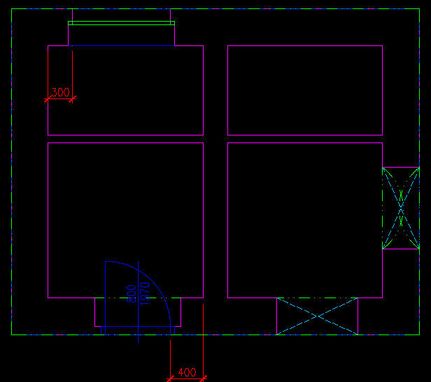

Obrázek 8-6: Výkres – Vložená deska Obrázek 8-6: Výkres – Vložená deska

8.3 Úprava hran

Vyberte desku a z místní nabídky zvolte Upravit hrany desky viz. obr.8-7

Obrázek 8-7: Kontextová nabídka – Upravit hrany desky Obrázek 8-7: Kontextová nabídka – Upravit hrany desky

V dialogu Úprava hran desky, pak můžete definovat Přesah, Styl hrany, Orientaci hrany … viz. obr.8-8.

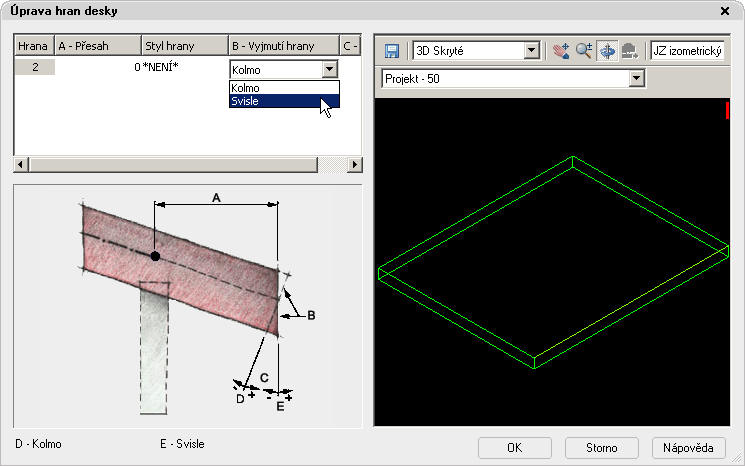

Obrázek 8-8: Kontextová nabídka – Upravit hrany desky Obrázek 8-8: Kontextová nabídka – Upravit hrany desky

8.4 Editace desek

Také u Desek můžete upravovat Vlastnosti desky a Zobrazení desky, tak jak tomu bylo u předchozích objektů (Okna, Dveře)

Po označení desky vyvolejte místní nabídku a zvolte typ a druh editace viz. obr.8-7

8.5 Otvor do desky

Pro tvorbu otvoru do desky si nejdříve musíte připravit křivku otvoru.

Křivku vyvolejte z nástroje Kresli viz. obr.8-9

Obrázek 8-9: Nástroj Kresli - Křivka Obrázek 8-9: Nástroj Kresli - Křivka


Křivku vyneste do půdorysu (v praxi samozřejmě použijete již vložené konstrukce – schodiště….atp.) viz. obr.8-10

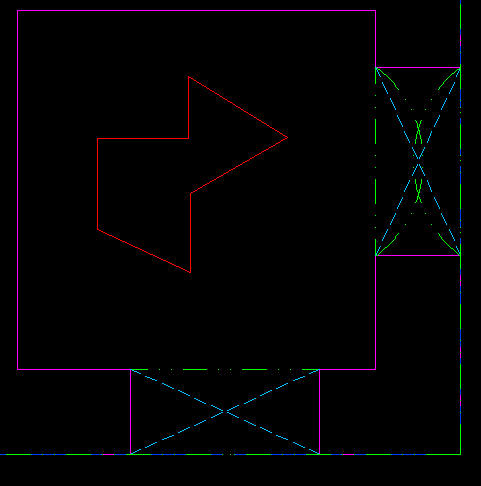

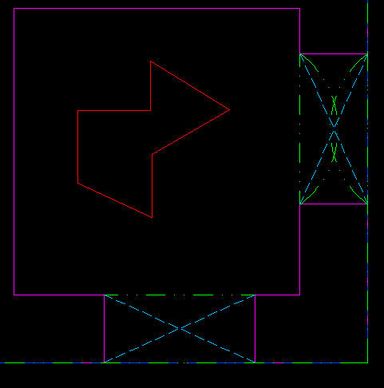

Obrázek 8-10: Výkres – Křivka otvoru Obrázek 8-10: Výkres – Křivka otvoru

Pro vložení vlastního otvoru do desky   Kontextovou nabídku - Díra rozbalte nabídku a vyberte Přidat viz. obr.8-11

Obrázek 8-11: Kontextová nabídka - Díra Obrázek 8-11: Kontextová nabídka - Díra

Sledujte v příkazovém řádku výzvu: „Vyberte uzavřenou křivku nebospojené objemové entity definující díru:“ vyberte připravenou Křivku a zadejte Enter viz. obr.8-12

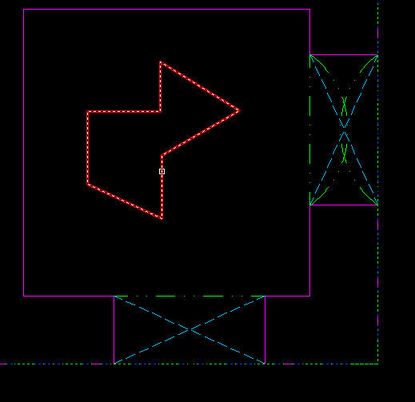

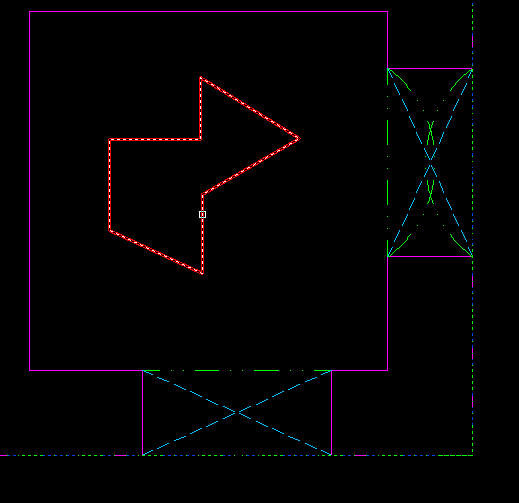

Obrázek 8-12: Výkres – Křivka otvoru - Výběr Obrázek 8-12: Výkres – Křivka otvoru - Výběr


Pro vymazání pomocné křivky zadejte na výzvu v příkazovém řádku: Vymazat geometrii rozvržení : a do příkazového řádku. Pokud chcete geometrii otvoru ponechat ve výkrese zadejte na výzvu: n =NE. (Můžete potom křivku upravit….změnit styl čáry atp.)

Pokud jste zadali vymazání geometrie křivky otvoru – vložený otvor se v půdoryse nezobrazí.

Po označení desky se však zobrazí uzlové body jak desky, tak otvoru.

Pro kontrolu správnosti vložení otvoru do desky zvolte jede z  Izo Pohledů a můžete zvolit ze způsobů Stínování viz. obr. 8-13

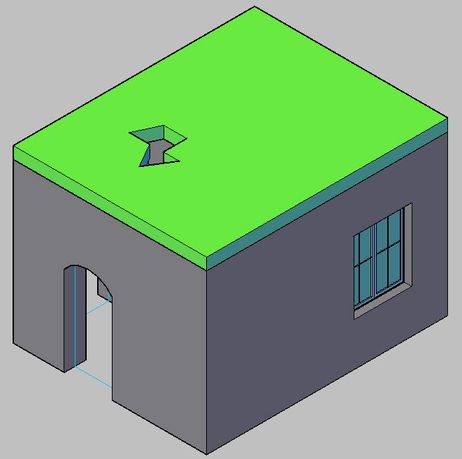

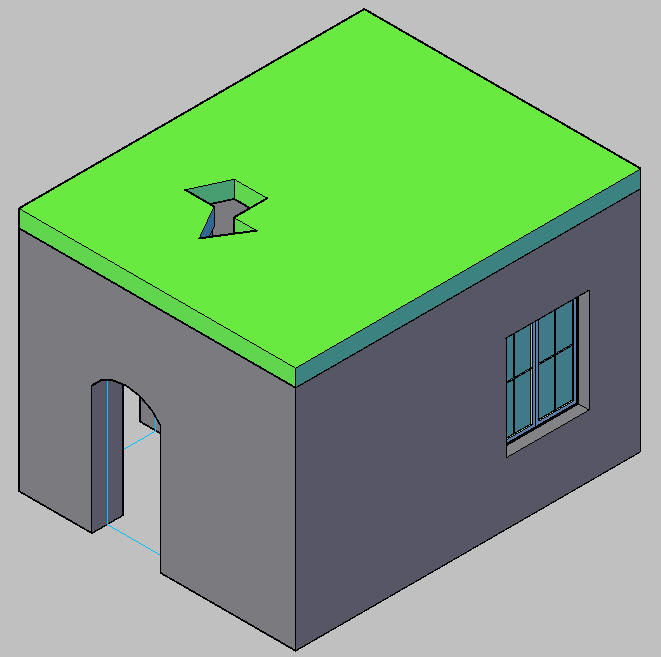

Obrázek 8-13: Výkres – Izo Pohled – Stínování koncepční Obrázek 8-13: Výkres – Izo Pohled – Stínování koncepční

8.6 Prostupy

Jak jste se naučili výše Otvor do desky lze přímo vkládat do desky, ale většinou potřebujeme jeho správné půdorysné zobrazení, popis…apod.

Z těchto důvodů je v CADKONU DT+ přítomen příkaz Přidat prostup viz. obr.8-14a,b

Obrázek 8-14a,b: Nástroje modulů – Přidat prostup Obrázek 8-14a,b: Nástroje modulů – Přidat prostup Obrázek8-14a,b: Nástroje modulů – Přidat prostup


V dialogu Prostup můžete zadat jak: Předefinované tvary – Pravoúhlý, Kruhový, viz.obr.8-15, tak Vlastní tvary (viz.obr.8-15).

Bod vlečení – velikost a natočení definujete vlečením kurzoru ve výkrese – parametry zadáváte z příkazového řádku.

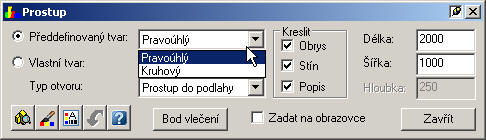

Obrázek 8-15: Dialog – Prostupy - Tvary Obrázek 8-15: Dialog – Prostupy - Tvary


Přepínačem: Zadat na obrazovce zapnete/vypnete zadávání rozměrů prostupu přímo ve výkrese.

Déle si zde můžete vybrat z  Typů otvorů – zda vykreslovat: Obrys, Stín a Popis viz. obr.8-16

Úplně vpravo, pak zadáte rozměry prostupu viz. obr.8-16

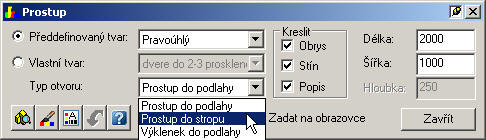

Obrázek 8-16: Dialog – Prostupy – Typ otvoru Obrázek 8-16: Dialog – Prostupy – Typ otvoru

Po té prostup vložíte do výkresu viz. obr.8-17 – a jak je vidět je správně vykreslen i půdorys prostupu (3D zobrazení prostupu můžete zkontrolovat změnou pohledu a zapnutím stínování, tak jak jste to dělali při vkládání Otvoru do desky )

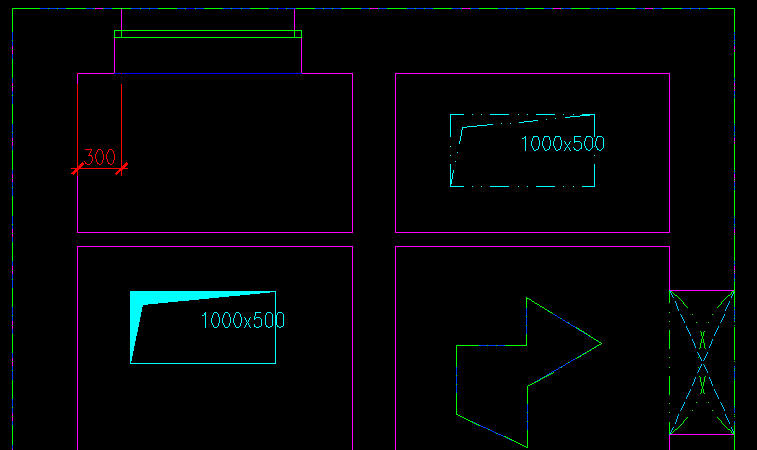

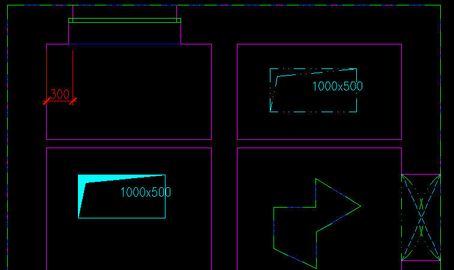

Obrázek 8-17: Výkres – Prostup (vlevo dole: do podlahy, vpravo nahoře: do stropu) Obrázek 8-17: Výkres – Prostup (vlevo dole: do podlahy, vpravo nahoře: do stropu)

Viditelnost jednotlivých komponent značky (symbolu) můžete editovat běžným způsobem – vyvoláním místní nabídky a výběrem příslušné položky viz. obr.8-18,.

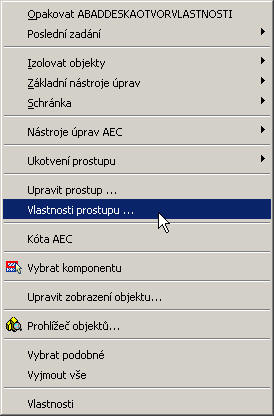

Obrázek 8-18: Kontextová nabídka – Vlastnosti prostupu Obrázek 8-18: Kontextová nabídka – Vlastnosti prostupu

Obsah popisu můžete řídit v dialogovém panelu Vlastnosti Prostupu viz. obr.8-19

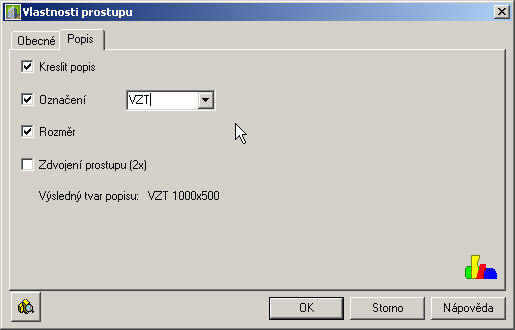

Obrázek 8-19: Dialog – Vlastnosti prostupu Obrázek 8-19: Dialog – Vlastnosti prostupu

Výsledek editace obsah popisu zkontrolujte na výkrese viz. obr.8-20

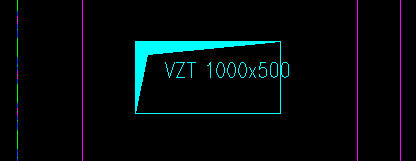

Obrázek 8-20: Výkres – Prostup - Popis Obrázek 8-20: Výkres – Prostup - Popis

8.6.1 Převést na prostup

Příkaz Převést na prostup (viz. obr.8-21) velice oceníte při vkládání prostupů u schodišť – usnadní Vám totiž práci a čas.

Tento příkaz vytvoří postup podle vybrané Křivky nebo Schodiště. Při kreslení vlastního tvaru tím odpadá mezikrok převodu křivky na AEC profil.

Prostup je možné vložit do vybrané desky, nebo jako značku do výkresu (bez výběru desky)

Příkaz také naleznete při výběru Schodiště v místní nabídce.

Obrázek 8-21: Nástroje modulů – Převést na prostup Obrázek 8-21: Nástroje modulů – Převést na prostup

shrnutí kapitoly

  • V této kapitole jste se naučili vkládat a editovat desky, umíte také vkládat otvory a prostupy do desek.
