6. Dveře

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vkládat dveře
  • Upravovat umístění, otevíraní dveří, popisu dveří, zobrazování prahu dveří

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Dveře – kreslení, zárubeň, práh
  • Změna strany otevírání
  • Úprava popisu dveří

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Dveře, styl, ostění, práh

Průvodce studia

Otevřete si svůj uložený výkres a sledujte výklad následující kapitoly.

V definici stylů dveří jsou, podobně jako u oken, dány rozměry křídla a rámu. Rozměry rámu vyjadřují zároveň typ zárubně. Postupně si ukážeme kreslení dveří s různými zárubněmi, kreslení zalomeného ostění, prahu a vytváření vlastních stylů dveří.

6.1 Vyvolání příkazu Dveře

Pro kreslení vyvolejte z  Nástrojů modulu Přidat dveře viz. obr. 6-1. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další příkazy viz. obr. 5-2.

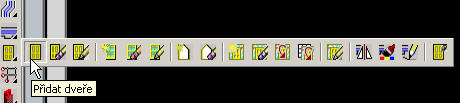

Obrázek 6-1: Nástroj modulů – Přidejte dveře (okno) Obrázek 6-1: Nástroj modulů – Přidejte dveře (okno)

Obrázek 6-2: Nástroj modulů – Přidejte dveře – Rozbalená nabídka Obrázek 6-2: Nástroj modulů – Přidejte dveře – Rozbalená nabídka

Případně použijte Paletu nástrojů viz. obr. 6-3 (stejně jako v případě Stěn a Dveří ), kde jsou přehledným a názorným způsobem zobrazeny AEC objekty, které si můžete vybrat z bohaté knihovny prvků viz. obr. 6-4 ( Dveře CZ ).

Obrázek 6-3: Paleta nástrojů – Dveře Obrázek 6-3: Paleta nástrojů – Dveře

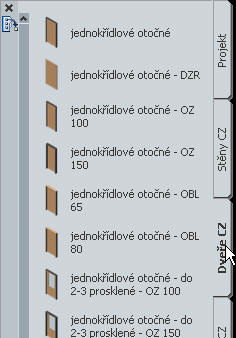

Obrázek 6-4: Paleta nástrojů – Dveře - Styly Obrázek 6-4: Paleta nástrojů – Dveře - Styly

V  Paletě vlastnosti, pak máte možnost definovat různé parametry dveří viz. obr. 6-5.

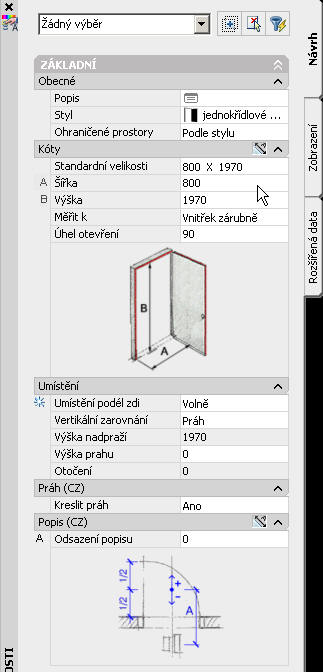

Obrázek 6-5: Paleta vlastnosti– Parametry dveří Obrázek 6-5: Paleta vlastnosti– Parametry dveří

Po zadání parametrů Vašich dveří klepněte do výkresového prostoru a přibližte nitkový kříž ke stěně, kde chcete umístit dveře. Dveře se v rámci stěny plynule pohybuje. Zadáním hodnoty odsazení (do okna dynamické kóty) umístíte dveře do stěny viz. obr. 6-6.

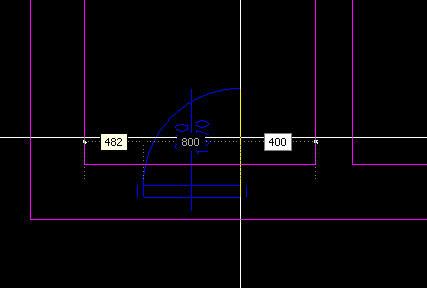

Obrázek 6-6: Umístění dveří-Dynamické zadání Obrázek 6-6: Umístění dveří-Dynamické zadání

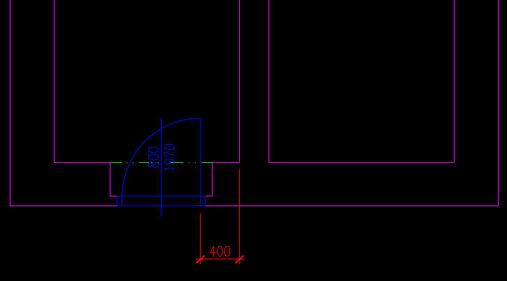

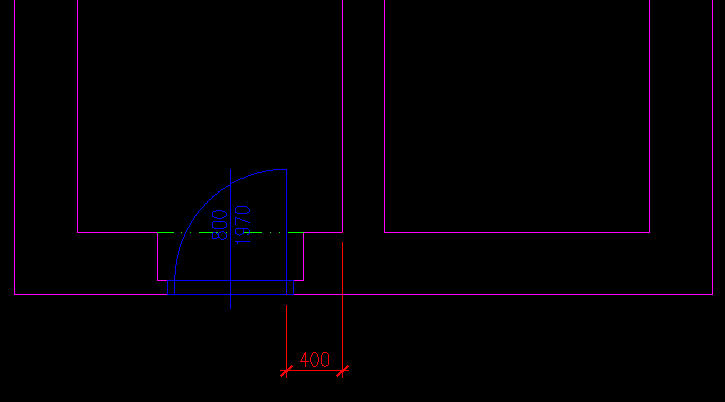

Obrázek 6-7: Umístění dveří Obrázek 6-7: Umístění dveří

k zamyšlení

U dveří je odsazení měřeno k vnitřní hraně rámu – také šířka dveří je brána jako světlá šířka rámu. Na rozdíl od oken kde je to naopak vnější rozměr.

6.2 Editace dveří

Editace dveří probíhá naprosto stejně jako u oken, takže si ukážeme pouze odlišnosti, které jsme u oken probrat nemohli.

6.2.1 Práh dveří

Po označení dveří v  Paletě vlastnosti vyhledejte položku Práh (CZ) a zvolte na přepínači Vaši volbu viz. obr. 6-8.

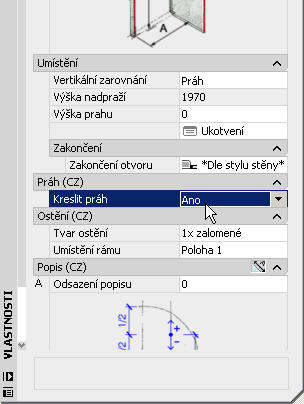

Obrázek 6-8: Paleta vlastností - Práh Obrázek 6-8: Paleta vlastností - Práh

6.2.2 Změna strany otevíraní dveří

Vyberte dveře a klikněte na šipku u oblouku otevírání křídla. Klepnutím na šipku obrátíte směr otevírání dveří viz. obr.6-9

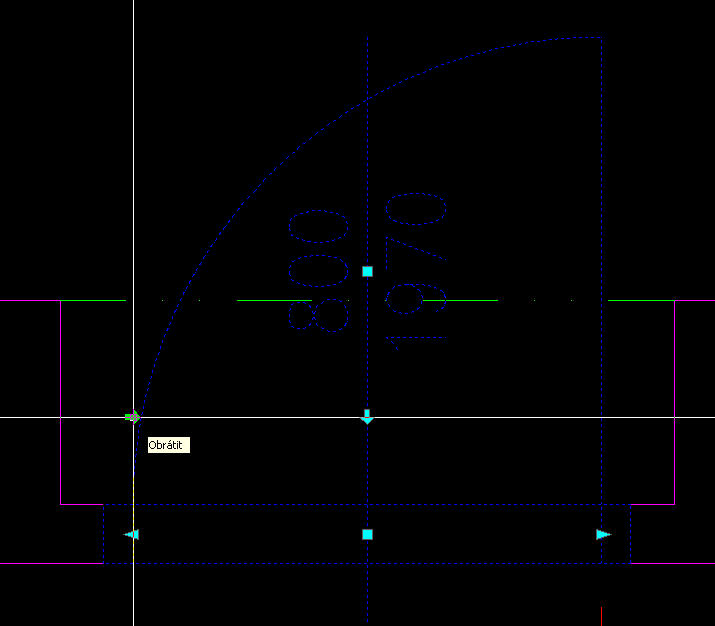

Obrázek 6-9: Dveře –změna otevírání dveří Obrázek 6-9: Dveře –změna otevírání dveří

6.2.3 Ostění a nadpraží

Vyberte dveře a v  Paletě vlastnosti vyberte položku Tvar ostění viz. obr.6-10

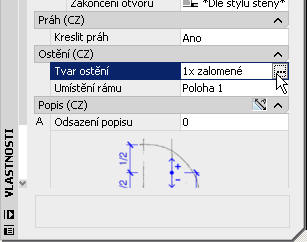

Obrázek 6-10: Paleta vlastností -Ostění Obrázek 6-10: Paleta vlastností -Ostění

V dialogu pak vyberte tvar a definujte rozměry zalomení viz. obr. 6-11

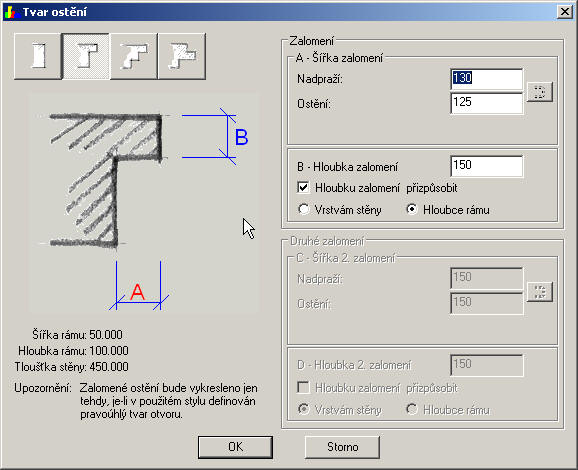

Obrázek 6-11: Paleta vlastností –Ostění – Tvar ostění Obrázek 6-11: Paleta vlastností –Ostění – Tvar ostění

6.2.4 Umístění dveří

Vyberte dveře a v  Paletě vlastnosti vyberte položku Umístění rámu viz. obr.6-12

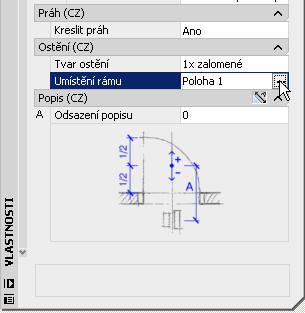

Obrázek 6-12: Paleta vlastností – Umístění rámu Obrázek 6-12: Paleta vlastností – Umístění rámu

V dialogu pak vyberte styl umístění a definujte rozměry odsazení viz. obr. 6-13

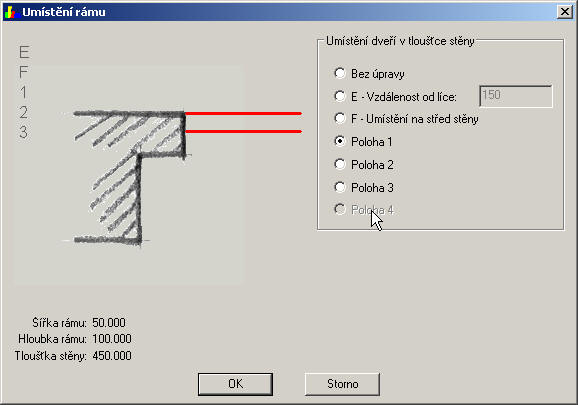

Obrázek 6-13: Paleta vlastností – Umístění rámu - Dialog Obrázek 6-13: Paleta vlastností – Umístění rámu - Dialog

6.2.5 Umístění popisu

Vyberte dveře a v  Paletě vlastnosti vyberte položku Odsazení popisu viz. obr.6-14 a definujte směr a velikost odsazení popisu dveří.

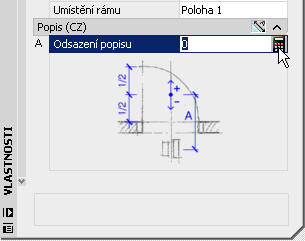

Obrázek 6-14: Paleta vlastností – Odsazení popisu Obrázek 6-14: Paleta vlastností – Odsazení popisu

k zamyšlení

Odsazení popisu lze upravit bezpříkazově pouze uchopením za uzlový bod popisu a přetažením na nové místo viz. obr. 6-15

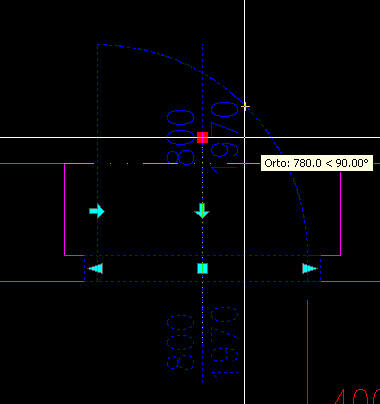

Obrázek 6-15:Odsazení popisu – Bezpříkazové posunutí Obrázek 6-15: Odsazení popisu – Bezpříkazové posunutí

6.2.6 Zavření dveří v modelu

Častým požadavkem je změnit otevření okenního nebo dveřního křídla pouze v reprezentaci Pohled, přičemž půdorysnou značku měnit nechceme.

Úpravu provedeme již známým postupem – přepisem vlastností pro reprezentaci Model (pokud byste totiž změnili otevírání přímo ve Vlastnostech dveří, změnily by se zároveň v půdorysu i v modelu)

Vyberte dveře u nichž chcete v Modelu zavřít dveřní křídlo. Z místní nabídky zvolte Upravit zobrazení objektu.

V kartě Vlastnosti zobrazení zkontrolujte, zda je vybrána reprezentace zobrazení Model a 2x na něj klikněte viz. obr.6-16

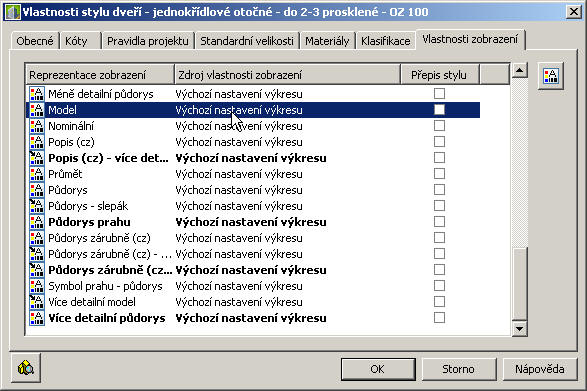

Obrázek 6-16:Vlastnosti stylu dveří – Vlastnosti zobrazení Obrázek 6-16: Vlastnosti stylu dveří – Vlastnosti zobrazení

V kartě Další označte Přepis procenta otevření. Hodnotu ponechte na 0 (0%=zavřeno, 100%=otevřeno) viz. obr.6-17

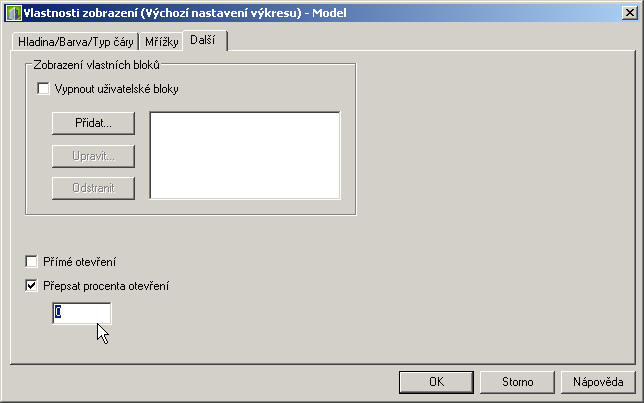

Obrázek 6-17:Vlastnosti stylu dveří – Vlastnosti zobrazení - Další Obrázek 6-17: Vlastnosti stylu dveří – Vlastnosti zobrazení - Další

test 6

Zapamatovali jste si něco? Zkuste odpovědět na níže uvedené otázky:

  1. Odsazení dveří je měřeno ke kterému okraji dveří:
    1. Vnitřnímu
    2. Vnějšímu
  2. Lze na Úpravu umístění dveří použít klasické příkazy AutoCAD?
    1. Ano
    2. Ne

shrnutí kapitoly

    • V této kapitole jste se naučili vkládat dveře
    • Umíte upravovat ostění, nadpraží, práh a zárubně dveří

řešení testů

TEST 6 (Kapitola 6)
Otázka č. 1 - a
Otázka č. 2 - a
