5. Okna

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vkládat okna
  • Upravovat umístění oken
  • Editovat a vytvořit vlastní styl okna

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Okna – kreslení, parapet, zalomené ostění
  • Změna umístění okna v tloušťce stěny
  • Vlastní styl okna – členění

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Okna, styl, členění, ostění, parapet

Průvodce studia

Otevřete si svůj uložený výkres a sledujte výklad následující kapitoly.

Do nakreslených objektů stěn můžete vkládat různé typy výplní (okna, dveře nebo i jen otvory). Objekty výplní se při kreslení automaticky ukotví k vybrané stěně. Důsledkem je to, že výplň je na stěně závislá (například při posunutí stěny se posune i výplň) a také to, že se v místě výplně automaticky vytvoří ve stěně otvor. Objekty výplní můžete v rámci stěn libovolně posunovat, kopírovat, mazat a otvor ve stěně se vždy přizpůsobí.

5.1 Vyvolání příkazu Okno

Pro kreslení vyvolejte z  Nástrojů modulu Přidat okno(Přidat dveře) viz. obr. 5-1. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další příkazy viz. obr. 5-2.

Obrázek 5 1: Nástroj modulů – Přidejte dveře (okno) Obrázek 5 1: Nástroj modulů – Přidejte dveře (okno)

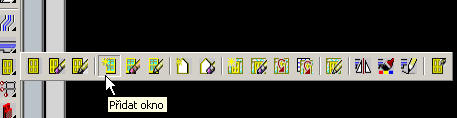

Obrázek 5 2: Nástroj modulů – Přidejte okno – Rozbalená nabídka Obrázek 5 2: Nástroj modulů – Přidejte okno – Rozbalená nabídka

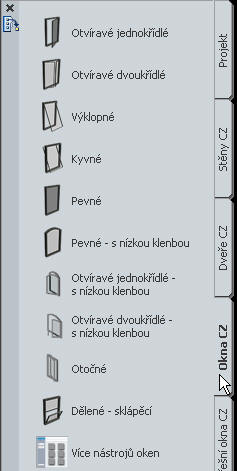

Případně použijte Paletu nástrojů viz. obr. 5-3 (stejně jako v případě Stěn ), kde jsou přehledným a názorným způsobem zobrazeny AEC objekty, které si můžete vybrat z bohaté knihovny prvků viz. obr. 5-4 ( Okna CZ ).

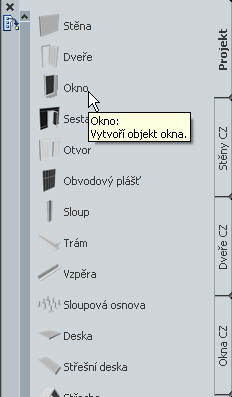

Obrázek 5-3: Paleta nástrojů – Okno Obrázek 5-3: Paleta nástrojů – Okno

Obrázek 5 4: Paleta nástrojů – Okna CZ – Styly Obrázek 5-4: Paleta nástrojů – Okna CZ – Styly

V  Paletě vlastnosti, pak máte možnost definovat různé parametry okna viz. obr. 5-5.

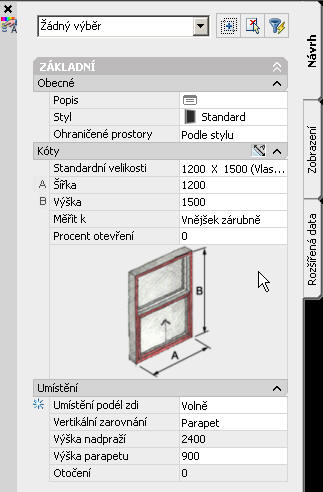

Obrázek 5-5: Paleta vlastnosti– Parametry okna Obrázek 5-5: Paleta vlastnosti– Parametry okna

Po zadání parametrů Vašeho okna klepněte do výkresového prostoru a přibližte nitkový kříž ke stěně, kde chcete umístit okno. Okno se v rámci stěny plynule pohybuje. Zadáním hodnoty odsazení (do okna dynamické kóty) umístíte okno do stěny viz. obr. 5-6.

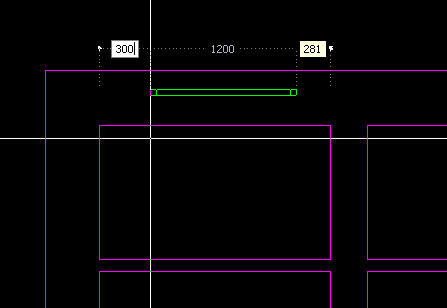

Obrázek 5-6: Umístění okna-Dynamické zadání Obrázek 5-6: Umístění okna-Dynamické zadání

k zamyšlení

Mezi jednotlivými okny dynamického zadání se můžete přepínat klávesou Tab.

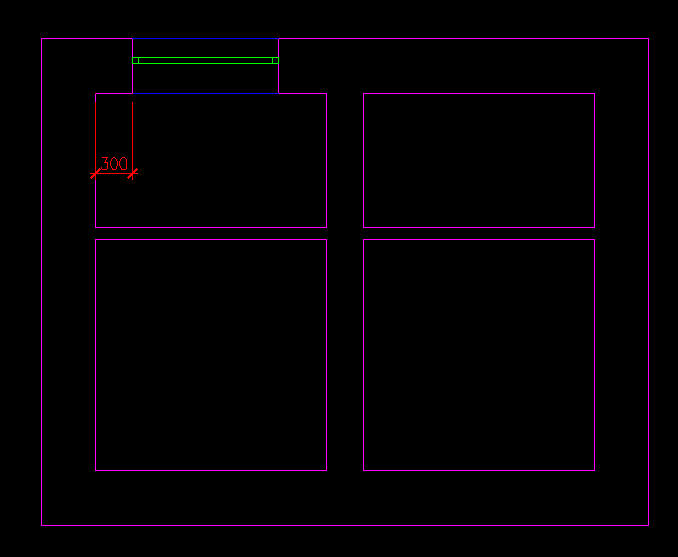

Výsledné osazení okna je patrno na obrázku 5-7.

Obrázek 5-7: Umístění okna Obrázek 5-7: Umístění okna

průvodce studia

Pokud potřebujete okno posunout, přesunout, kopírovat, vymazat použijte běžných editačních funkcí AutoCADu – třeba v kombinaci s režimy UCHOP, ORTHO apod.

5.2 Editace okna

A) Pokud potřebujete vložené okno upravit (rozměry)– označte si upravované okno klepnutím na něj.

V  Paletě vlastnosti pak můžete upravit jakékoliv parametry okna – jak si ukážeme níže viz. obr. 5-8.

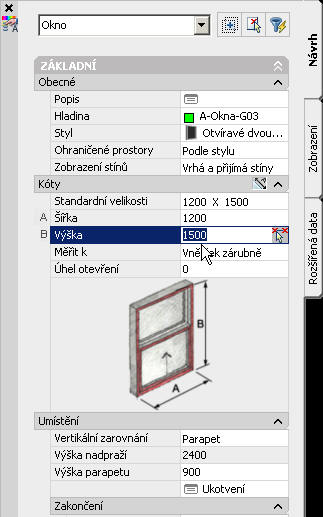

Obrázek 5 8: Paleta vlastnosti-Úprava parametrů Obrázek 5 8: Paleta vlastnosti-Úprava parametrů

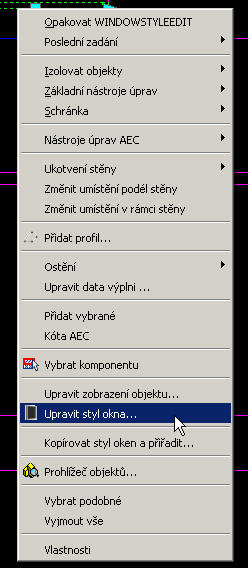

B) Pokud potřebujete změnit Styl okna, členění, druh okna apod. Použijte stejný postup jaký je uveden výše – jen s tím rozdílem, že si vyvoláte  kontextovou nabídku vyberete Úprava stylu okna… viz obr. 5-9

Obrázek 5-9: Kontextová nabídka-Úprava stylu okna Obrázek 5-9: Kontextová nabídka-Úprava stylu okna


V dialogu Vlastnosti stylu okna - viz. obr. 5-10 - najdete několik záložek. Přepněte se na záložku Kóty. Kde můžete měnit rozměry rámu u Stylu okna (tzn. U všech oken, které jsou v upravovaném stylu)

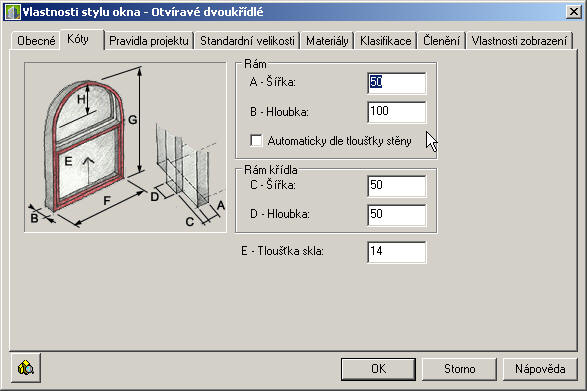

Obrázek 5-10: Vlastnosti stylu okna - Kóty Obrázek 5-10: Vlastnosti stylu okna - Kóty

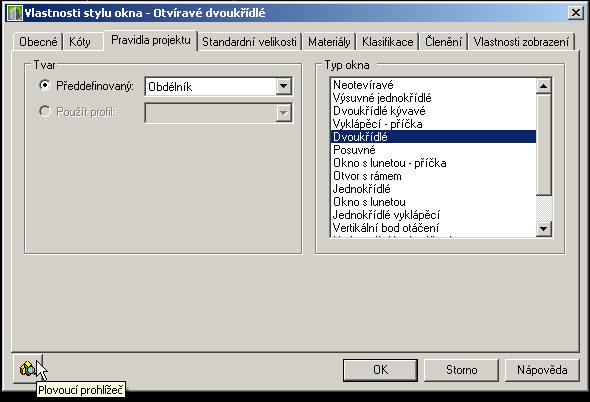

V záložce Pravidla projektu - viz. obr. 5-11 - můžete definovat Tvar a Typ okna. Výsledek výběru si můžete zobrazit v  Plovoucím prohlížeči viz. obr. 5-12 – kde si v roletce vyberete způsob náhledu.

Obrázek 5-11: Vlastnosti stylu okna – Pravidla projektu Obrázek 5-11: Vlastnosti stylu okna – Pravidla projektu

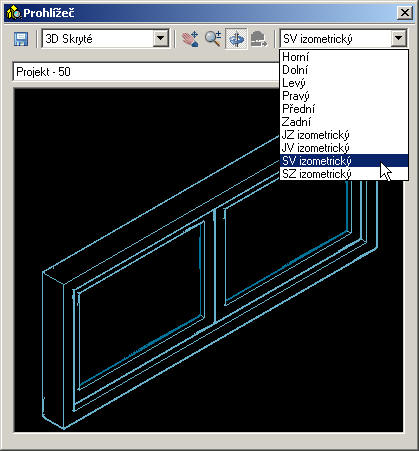

Obrázek 5-12: Dialog– Pravidla projektu – Plovoucí prohlížeč Obrázek 5-12: Dialog– Pravidla projektu – Plovoucí prohlížeč

V záložce Materiály - viz. obr. 5-13 – můžete upravovat/definovat materiál přiřazený jednotlivým prvkům okna.

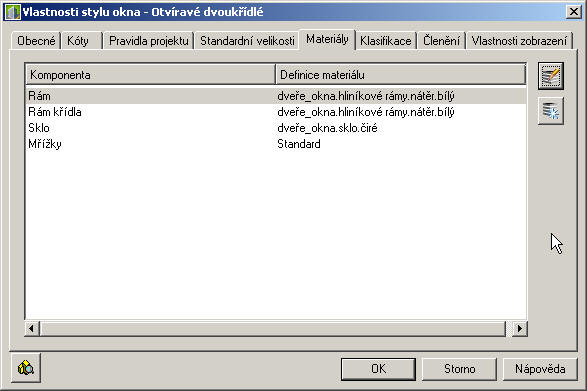

Obrázek 5-13: Vlastnosti stylu okna – Materiály Obrázek 5-13: Vlastnosti stylu okna – Materiály

V záložce Členění - viz. obr. 5-14 – lze upravit vzhled okna/křídla

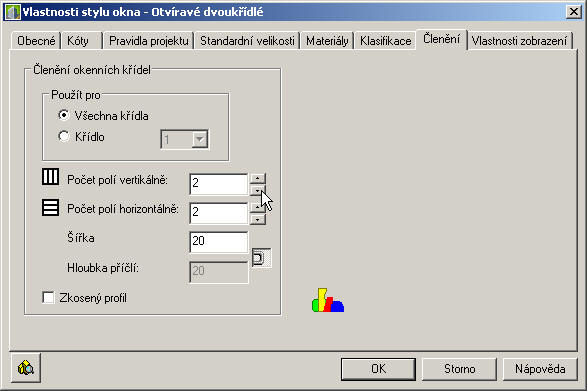

Obrázek 5-14: Vlastnosti stylu okna – Členění Obrázek 5-14: Vlastnosti stylu okna – Členění

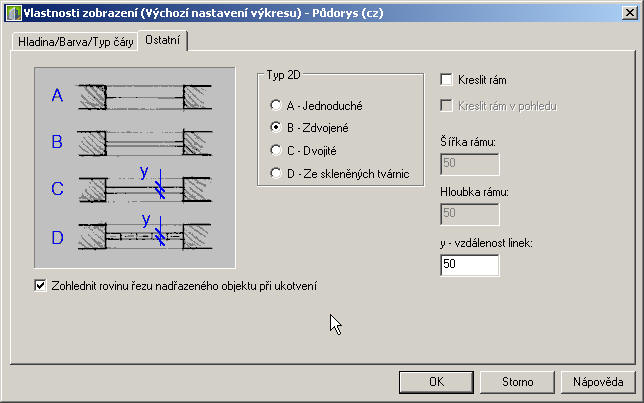

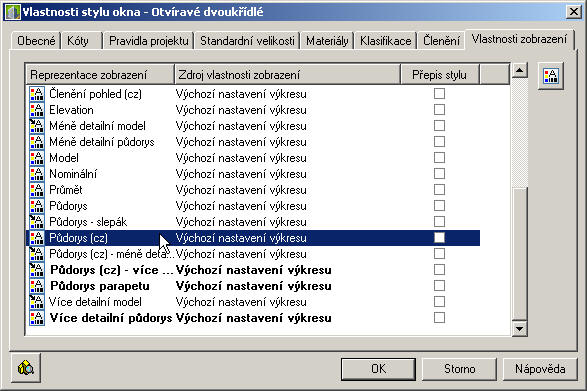

V záložce Vlastnosti zobrazení - viz. obr. 5-15 – vyberte v seznamu reprezentaci Půdorys (cz) a 2x na něj klikněte. Zobrazí se Vám dialog ve kterém se přepněte do záložky Ostatní viz. obr. 5-16, kde můžete ovlivnit způsob zobrazení v půdoryse.

Obrázek 5-15: Vlastnosti stylu okna – Vlastnosti zobrazení Obrázek 5-15: Vlastnosti stylu okna – Vlastnosti zobrazení

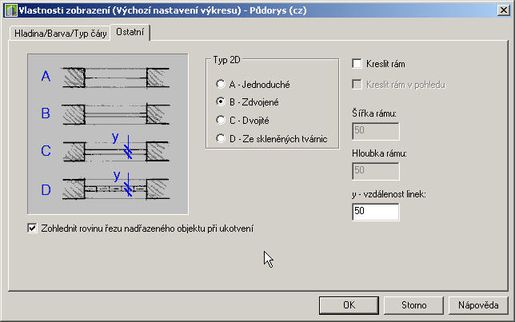

Obrázek 5-16: Vlastnosti stylu okna – Vlastnosti zobrazení –Půdorys (cz) – Ostatní Obrázek 5-16: Vlastnosti stylu okna – Vlastnosti zobrazení –Půdorys (cz) – Ostatní

C) Dále můžete upravovat Vlastnosti okna – jako je Ostění,Parapet. Toto vše lze nastavit po označení okna v  Paletě vlastnosti jak si ukážeme níže.

Úpravu Ostění provedete v Paletě vlastnosti viz. obr. 5-17 – položka Tvar ostění

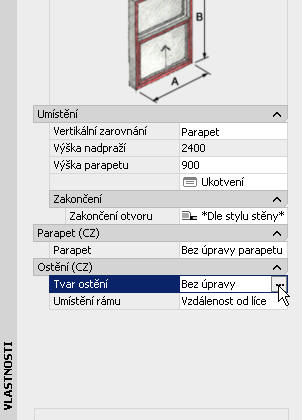

Obrázek 5-17: Paleta vlastnosti -Ostění Obrázek 5-17: Paleta vlastnosti -Ostění

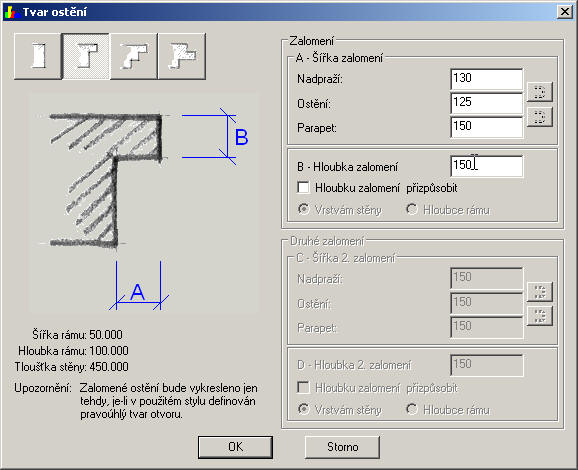

V dialogu Tvar ostění viz. obr. 5-18, pak vyberte způsob zalomení a definujte rozměry zalomení.

Obrázek 5-18: Paleta vlastnosti –Ostění –Tvar Ostění Obrázek 5-18: Paleta vlastnosti –Ostění –Tvar Ostění

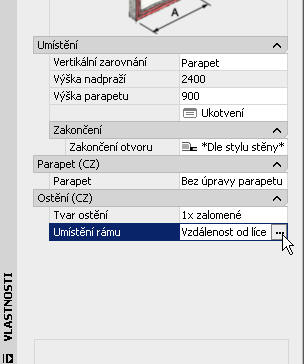

Umístění rámu v rámci stěny provedete v  Paletě vlastnosti viz. obr. 5-19

Obrázek 5-19: Paleta vlastnosti –Umístění rámu Obrázek 5-19: Paleta vlastnosti –Umístěnírámu

V dialogu Umístění rámu viz. obr. 5-20, pak vyberte umístění rámu a definujte vzdálenost.

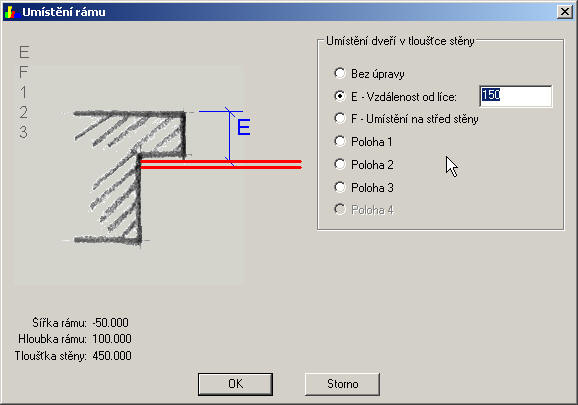

Obrázek 5-20: Paleta vlastnosti – Dialog - Umístění rámu Obrázek 5-20: Paleta vlastnosti – Dialog - Umístění rámu

Úpravu parapetu lze provést v  Paletě vlastnosti viz. obr. 5-21

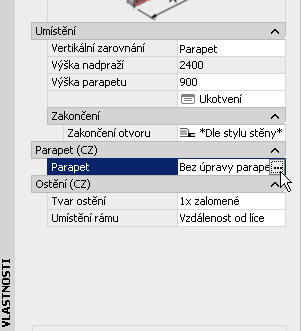

Obrázek 5-21: Paleta vlastnosti – Parapet Obrázek 5-21: Paleta vlastnosti – Parapet

V dialogu Úprava parapetu viz. obr. 5-22, pak vyberte Úpravu parapetu a definujte rozměr.

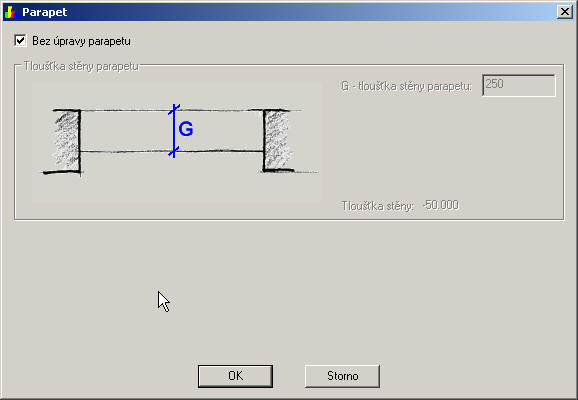

Obrázek 5-22: Paleta vlastnosti –Dialog – Úprava parapetu Obrázek 5-22: Paleta vlastnosti –Dialog – Úprava parapetu

test 5

Zapamatovali jste si něco? Zkuste odpovědět na níže uvedené otázky:

  1. Mezi okny dynamického zadávání souřadnic se lzepřepínat klávesou:
    1. Caps
    2. Alt
    3. Tab
  2. Lze na úpravu umístění okna použít klasické příkazy AutoCADu?
    1. Ne
    2. Ano

shrnutí kapitoly

  • V této kapitole jste se naučili vkládat okna
  • Umíte upravovat ostění, nadpraží i parapet oken

řešení testů

TEST 5 (Kapitola 5)
Otázka č. 1 - c
Otázka č. 2 - b
