4. Stěny

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vynášet různé typy stěn
  • Zadávat body stěn různými způsoby
  • Kreslit pilíře/sloupy

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Možnosti vyvolání příkazu Stěna
  • Typy, styly stěn
  • Vynášení obvodových stěn
  • Zadávání bodů stěny
  • Vnitřní nosná stěna – vynášení, zadávání bodů stěny
  • Příčky – vynášení, zadávání bodů stěny
  • Editace stěn – prodloužení, napojení….

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Stěna, obvodová stěna, vnitřní nosná stěna, příčka, vynášení stěny, napojování stěn, prodloužení stěn, tažení stěn, ORTHO, POLAR, UCHOP

4.1 Vyvolání příkazu Stěna

Půdorys kreslíme pomocí AEC objektů – Stěn. Stěny vynesete podobně, jako by jste kreslili křivku nebo Úsečku, tak jak to znáte z „holého“ AutoCADu.

Výsledkem jsou jednotlivé objekty stěn, jejichž konce se k sobě automaticky připojí (začistí se).

S objekty stěn můžete pracovat obdobně jako s entitami AutoCADu (jako například s Úsečkami) – kopírovat je, posouvat, ořezávat, přerušit apod.

Pro kreslení vyvolejte z  Nástrojů modulu Přidejte stěnu viz. obr. 4-1. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další funkce viz. obr. 4-2.

Obrázek 4-1: Nástroj modulů – Přidejte stěnu Obrázek 4-1: Nástroj modulů – Přidejte stěnu

Obrázek 4-2: Nástroj modulů – Přidejte stěnu – další funkce Obrázek 4-2: Nástroj modulů – Přidejte stěnu – další funkce


Případně použijte Paletu nástrojů viz. obr. 4-3, kde jsou přehledným a názorným způsobem zobrazeny AEC objekty, které si můžete vybrat z bohaté knihovny prvků.

Obrázek 4-3: Paleta nástrojů – Stěna – Projekt Obrázek 4-3: Paleta nástrojů – Stěna – Projekt

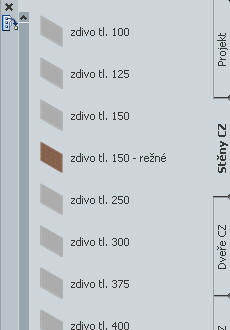

Pro podrobnější specifikaci vyberte záložku Stěny CZ – což je předdefinovaná knihovna stylů stěn viz. obr. 4-4.

Obrázek 4-4: Paleta nástrojů – Stěny CZ Obrázek 4-4: Paleta nástrojů – Stěny CZ

4.2 Vynesení obvodových stěn

Pro obvodové stěny nastavte výšku stěny podle konstrukční výšky podlaží.

    • Vyvolejte příkaz Stěna (jakýmkoliv z výše uvedených způsobů) viz. obr. 4-5 a 4.6

Obrázek 4-5: Paleta nástrojů – Stěna – bez stylu Obrázek 4-5: Paleta nástrojů – Stěna – bez stylu

Obrázek 4-6: Paleta nástrojů – Stěny CZ Obrázek 4-6: Paleta nástrojů – Stěny CZ

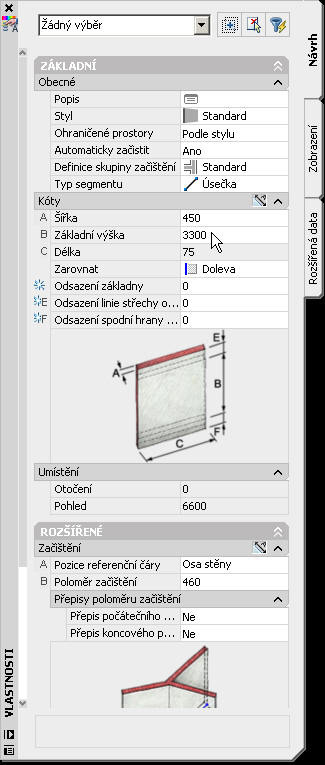

    • V  Paletě vlastnosti nastavte ostatní parametry viz. obr. 4-7, kde můžete nadefinovat: Styl, zadat Šířku, Výšku dle konstrukční výšky podlaží, způsob zarovnání , začištění…..atd.

Obrázek 4-7: Paleta vlastnosti Obrázek 4-7: Paleta vlastnosti

k zamyšlení

Dokud je příkaz aktivní, lze v Paletě vlastnosti, měnit jakékoliv parametry (šířka, styl, zarovnání…)

4.3 Zadávání bodů stěny

Budeme vynášet obvodové stěny a budeme postupovat ve směru hodinových ručiček, zadáváním vnějších rozměrů stěn. Pro zadávání stěn použijete (kromě prvního a posledního bodu) metodu přímého zadávání vzdálenosti s využitím režimu ORTHO a volby kreslení Uzavřít.

Sledujte nabídku v příkazové řádce. Je očekáváno zadání počátečního bodu č.1. bod zadejte například kliknutím do pracovní plochy.

Z bodu č.1 se bude vykreslovat ke kurzoru „tažená“ stěna a je očekáván koncový bod stěny – bod č. 2 viz. obr. 4-8

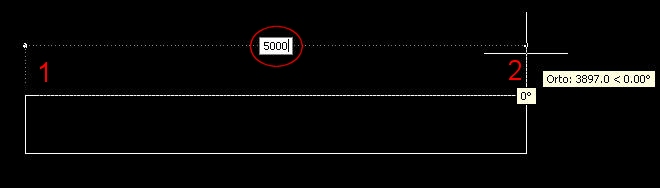

Obrázek 4-8: Zadávání bodů stěny Obrázek 4-8: Zadávání bodů stěny

Zapněte si režim ORTHO přepínač je umístěn pod příkazovým řádkem ve Stavovém řádku – tím si zajistíte, že se stěna bude vykreslovat pouze ve vodorovném nebo svislém směru dle polohy kurzoru viz. obr. 4-9.

Obrázek 4-9: Zapnutí ORTHO režimu Obrázek 4-9: Zapnutí ORTHO režimu

k zamyšlení

ORTHO režim lze rovněž aktivovat/deaktivovat stisknutím klávesy F8

Důležité

Vždy začínejte vynášet stěny do hladiny Podlaží! NIKDY do Podlaží bez určení!
  • Nyní pokračujte v kreslení stěny. Ukažte kurzorem doprava, tak aby se zobrazila pomocná Úsečka viz. obr. 4-8 a zadejte do dynamického okna nad pomocnou Úsečkou požadovanou vzdálenost (vzdálenost lze napsat i do příkazového řádku) viz. obr. 4-8 – tímto jste vytvořili bod č.2 viz. obr. 4-8 a je očekáváno (v příkazovém řádku) zadání dalšího koncového bodu navazující stěny.
  • Pokračujte tedy v kreslení stěny. Ukažte kurzorem dolů tak, aby se zobrazila pomocná polopřímka a zadejte požadovanou vzdálenost a vytvořte bod č. 3 – takto pokračujte až do uzavření půdorysu viz. obr. 4-11
  • Pro uzavření půdorysu použijte viz. volbu z příkazové řádky: Uzavřít obr. 4-10

Obrázek 4-10: Příkazový řádek – Klávesová zkratka - Uzavřít Obrázek 4-10: Příkazový řádek – Klávesová zkratka - Uzavřít

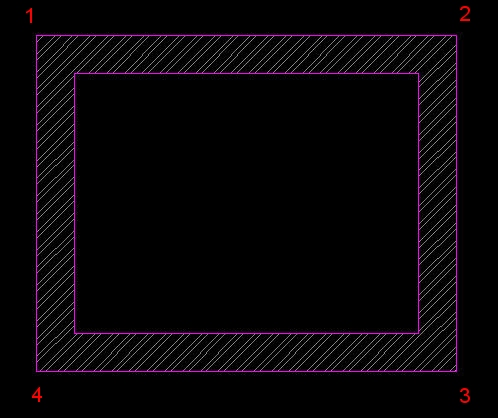

Obrázek 4-11: Zadávání bodů stěny Obrázek 4-11: Zadávání bodů stěny

k zamyšlení

Při kreslení stěny - pro zadání volby z příkazového řádku stačí zadat pouze jedno nebo dvě písmena – jsou to vždy ta která jsou psána kapitálkami viz. obr. 4-10

Například pokud chcete uzavřít půdorys stěny – zadejte do příkazového řádku v průběhu kreslení stěny: u viz. obr. 4-10

Nebo pokud se chcete vrátit o krok zpět zadejte v průběhu kreslení stěny do příkazového řádku: z viz. obr. 4-10

Důležité

Dynamické zadávání souřadnic lze zapnout/vypnout ve Stavovém řádku aplikace viz obr. 4-12, pak ovšem funguje „klasické“ zadávání souřadnic v příkazovém řádku. Funguje tedy zadávání souřadnic bodů jak absolutně a relativně. Znak @ (nutný pro zadávání relativních souřadnic) napíšete například tak, že stisknete a držíte klávesu Alt a na numerické klávesnici zadáte 64 a klávesu Alt pustíte.

Obrázek 4-12: Stavový řádek aplikace-Dynamické zadávání souřadnic Obrázek 4-12: Stavový řádek aplikace-Dynamické zadávání souřadnic

k zamyšlení

Pokud si vyberete styl stěny, která v půdoryse obsahuje šraf, může to být příčinou budoucích problémů s uchopováním objektů a prvků na výkrese. Proto se doporučuje používat takový styl, který šraf v půdoryse nepoužívá, nebo používat různé šablony zobrazení.

4.4 Vnitřní nosná stěna

Zadávání bodů Vnitřní nosné stěny můžete realizovat stejně jako při zadávání bodů obvodové stěny, ale pokud již máte obvodové stěny vyneseny – můžete je výhodou využít pro zadání bodů Vnitřní nosných stěn.

  • V  Paletě nástrojů (nebo jiným způsobem) vyberte příkaz Stěna.

  • V  Paletě vlastností nadefinujte parametry vnitřní stěny

  • Vyberte si způsob Zarovnání stěny viz. obr. 4-13

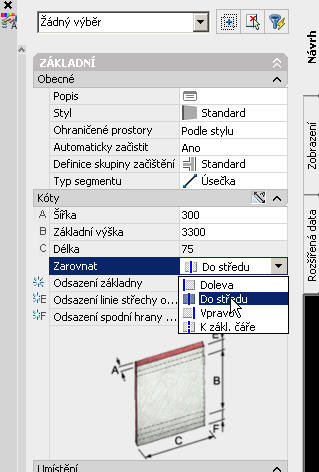

Obrázek 4-13: Paleta vlastnosti – Zadávání parametrů stěny Obrázek 4-13: Paleta vlastnosti – Zadávání parametrů stěny


  • Pomocí funkční klávesy F3 aktivujte UCHOP (nebo klikněte na přepínač je umístěn pod příkazovým řádkem ve Stavovém řádku viz. obr. 4-14)

  • Nastavení uchopování objektů provedeme, tak že pravým tlačítkem klepnete na přepínač UCHOP viz. obr. 4-14 a z menu vyberete Nastavení…

  • Režimy uchopování objektů vyberete dle potřeby nebo dle obrázku viz. obr. 4-15

Obrázek 4-14: Stavový řádek aplikace-UCHOP Obrázek 4-14: Stavový řádek aplikace-UCHOP

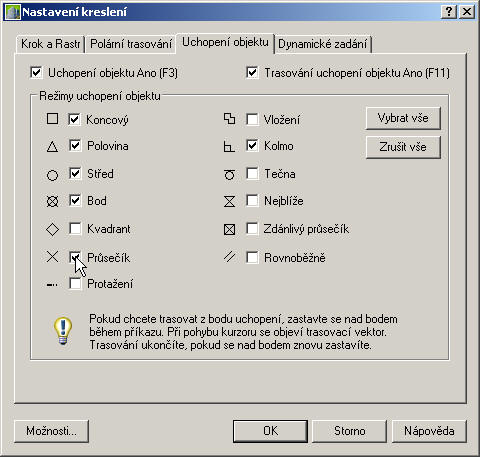

Obrázek 4-15: Stavový řádek aplikace-UCHOP-Nastavení Obrázek 4-15: Stavový řádek aplikace-UCHOP-Nastavení


  • Je očekáváno zadání prvního bodu stěny.

  • Klikněte do výkresu a vyberte si stěnu ke které chcete Vnitřní nosnou stěnu přidat.

  • Zobrazí se Vám značka uchopení viz. obr. 4-16 – pokud Vám bod přichycení vyhovuje klikněte myší na stěnu.

  • Pokud Vám bod přichycení nevyhovuje, přesuňte kurzor blíže k nějakému uzlovému bodu.

  • Táhněte kurzorem ve směru, stěny viz. obr. 4-17

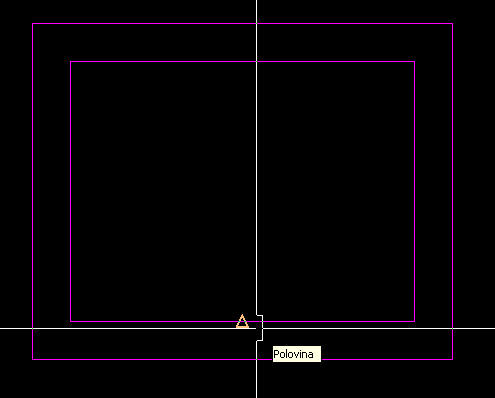

Obrázek 4-16: Zadání bodů – Vnitřní nosná stěna – Výběr bodů Obrázek 4-16: Zadání bodů – Vnitřní nosná stěna – Výběr bodů

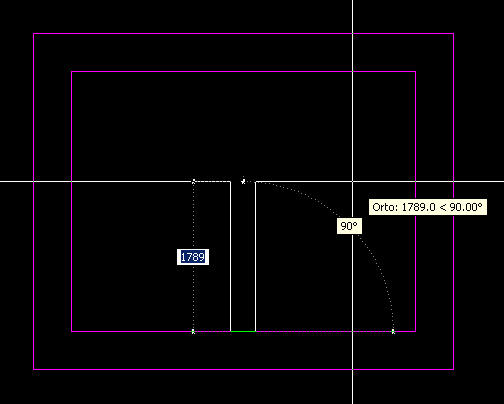

Obrázek 4-17: Zadání bodů – Vnitřní nosná stěna – Tažení stěny Obrázek 4-17: Zadání bodů – Vnitřní nosná stěna – Tažení stěny


  • Je očekáváno zadání dalšího bodu stěny.

  • Kurzorem ukažte na stěnu ke které chcete vnitřní nosnou stěnu připojit viz. obr. 4-18

  • Po té co se objeví značka uchopení, kterou očekáváte klikněte na stěnu a Vnitřní nosnou stěnu připojte viz. obr. 4-19

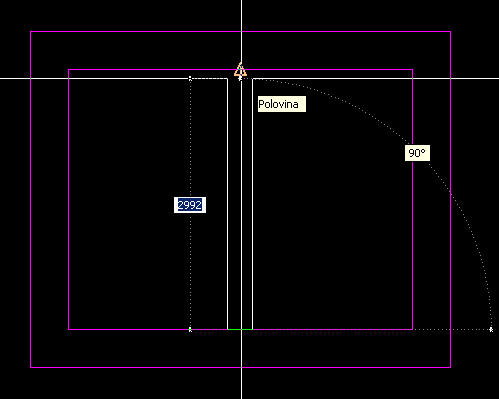

Obrázek 4-18: Zadání bodů – Vnitřní nosná stěna – Výběr bodů Obrázek 4-18: Zadání bodů – Vnitřní nosná stěna – Výběr bodů

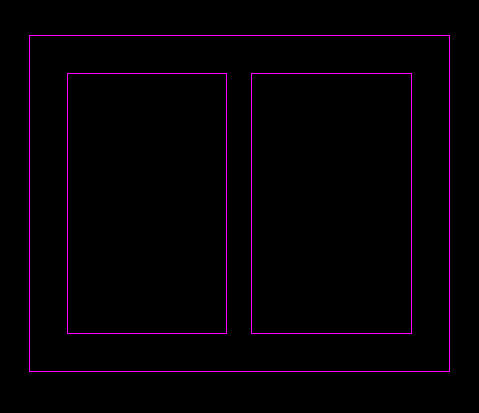

Obrázek 4-19: Vnitřní nosná stěna Obrázek 4-19: Vnitřní nosná stěna

k zamyšlení

Při zadávání bodů vnitřní nosné stěny můžete využít všech způsobů zadávání bodů tzn.: dynamické, absolutní nebo relativní zadávání souřadnic bodů, tažení objektů v režimu ORTHO nebo POLAR s využitím uchopovacích režimů a dalších.

4.5 Příčky

Vynesení Příček je totožné s vynášením předchozích typů stěn. Stejně jako u Vnitřní nosné stěny lze s výhodou využít již vynesených stěn - a body Příček zadávat pomocí Úchopových režimů, ORTHO a POLAR režimu, tažením příček se zadáváním délek viz. obr. 4-21 a viz. obr. 4-22

  • V  Paletě nástrojů (nebo jiným způsobem) vyberte příkaz Stěna.

  • V  Paletě vlastností nadefinujte parametry vnitřní stěny

  • Vyberte si způsob Zarovnání stěny viz. obr. 4-13

  • Hodnotu Odsazení od základny viz. obr. 4-20

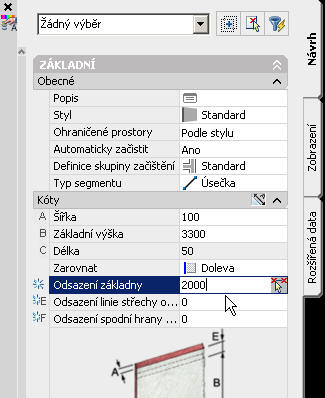

Obrázek 4-20: Paleta vlastností-Zadávání parametrů-Příčka Obrázek 4-20: Paleta vlastností-Zadávání parametrů-Příčka

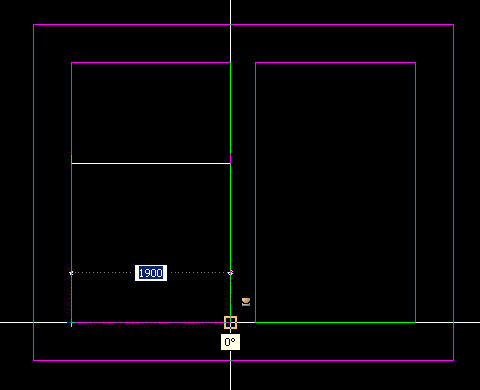

Obrázek 4-21: Zadání bodů – Příčka – Výběr bodů Obrázek 4-21: Zadání bodů – Příčka – Výběr bodů

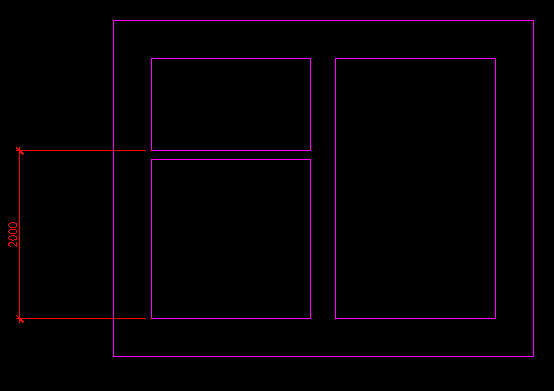

Obrázek 4-22: Příčka Obrázek 4-22: Příčka

kzamyšlení

Pro opakování posledně použitého příkazu se obecně používá klávesa Enter.

Lze však používat i klávesu Mezerník. Vyjma potvrzování textů (např. u příkazu DTEXT), kde je nutné použít klávesu Enter.

Zkuste si tuto funkci vyzkoušet při další práci nejen se stěnami.

4.6 Protažení stěny

Na protažení Příčky si ukážeme jak jednoduše lze stěny protahovat, zkracovat, křížit, přesouvat…atp.

I v případě Stěn jde o AEC objekty, které lze „běžnými “ příkazy AutoCADu editovat. Tyto editace lze provádět jak editačními příkazy, tak „bezpříkazově “ pomocí Uzlů.

Na protažení Příčky si ukážeme editaci stěny pomocí Uzlů. Příčku chceme protáhnout jak je ukázáno na obr. 4-27.

Tažením kurzoru přes Příčku, ji označte viz. obr. 4-23 a uchopte za Uzel viz. obr. 4-24 při aktivovaných režimech ORTHO a UCHOP táhněte požadovaným směrem viz. obr. 4-25

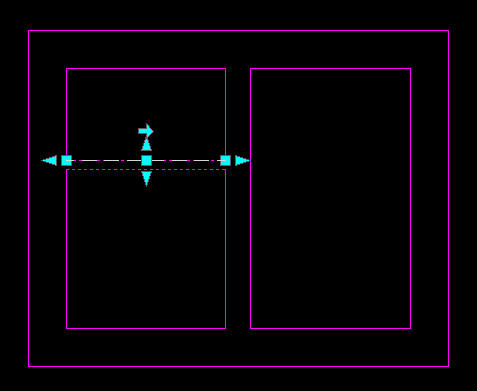

Obrázek 4-23: Příčka - Označení Obrázek 4-23: Příčka - Označení

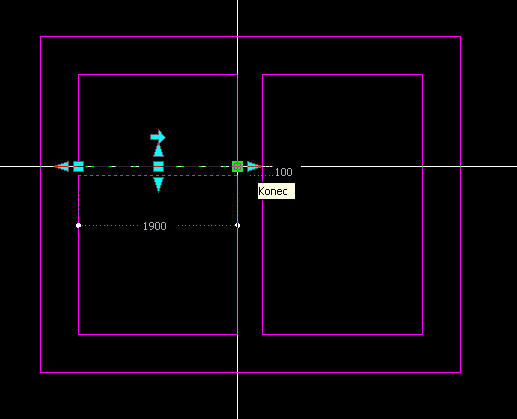

Obrázek 4-24: Příčka – Uchopení za uzel Obrázek 4-24: Příčka – Uchopení za uzel

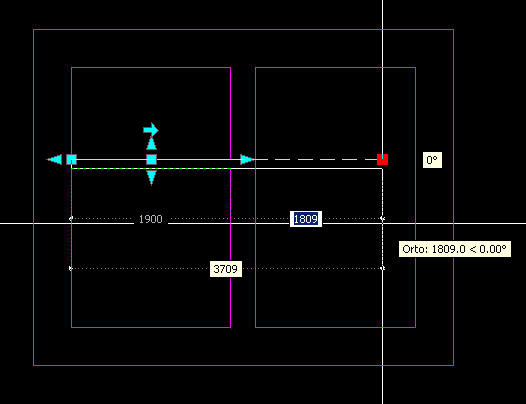

Obrázek 4-25: Příčka – Tažení Obrázek 4-25: Příčka – Tažení

Je očekáván koncový bod protažení. Při aktivovaných režimech ORTHO a UCHOP klikněte na stěnu ke které chcete Příčku protáhnout viz. obr. 4-26

Obrázek 4-26: Příčka – Zadání bodu napojení Obrázek 4-26: Příčka – Zadání bodu napojení

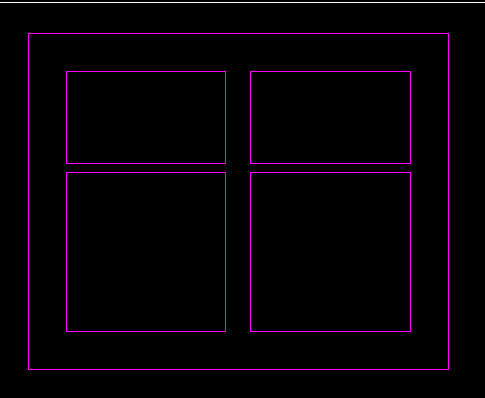

Obrázek 4-27: Příčka – Protažená příčka Obrázek 4-27: Příčka – Protažená příčka


Ačkoliv pracujete v půdoryse, všechny objekty které jste dosud nakreslili jsou automaticky modelovány prostorově (ve 3D).

Můžete se o tom přesvědčit při změně pohledu viz. obr. 4-28

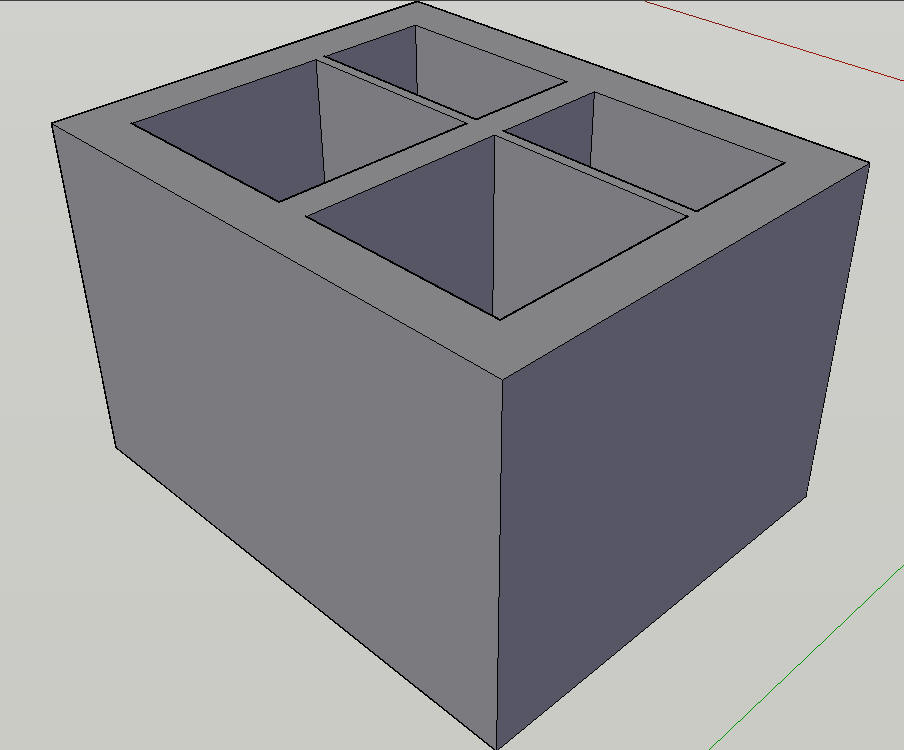

Obrázek 4 28: Axonometrický pohled - Stěny Obrázek 4 28: Axonometrický pohled - Stěny
