3. Podlaží

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Založit nové podlaží
  • Nastavit a ovládat podlaží
  • Kopírovat podlaží
  • Manipulovat s objekty dle podlaží

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Kontrolní panel podlaží
  • Správce podlaží
  • Založení nového podlaží
  • Nastavení ovládání podlaží
  • Ovládání podlaží
  • Kopírovat podlaží

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je  45 minut.

KLÍČOVÁ SLOVA KAPITOLY

Podlaží, nastavení podlaží, založení podlaží, funkce ovládání, kopie podlaží

3.1 Systém správy podlaží

CADKON DT+ 2008 nabízí komplexní podporu pro definici podlaží v rámci jednoho výkresu/šablony (dwg souboru)

Podpora pro podlaží se vyznačuje těmito základními rysy:

  • Podlaží jsou nezávislá na hladinách
  • Podlaží je možné zapnout/vypnout (vždy pro celý výkres)
  • Každému podlaží je automaticky přiřazen uživatelský souřadnicový systém (USS)

Pomocí podlaží je možné přednastavit výšky pro kreslení AEC objektů – stěn, sloupů, desek, střech, prostor a hranic.

Důležité

Podlaží nelze používat pro objekty nakreslené ve výkresovém prostoru

Podlaží nelze používat pro vnořené objekty externích referencí a bloků

Objekty zhasnutých podlaží se nacházejí ve zmražené hladině FloorFrozenLayer. Tuto hladinu neměňte!

Pokud budete předávat výkres pro používání v samotném AutoCADu, je doporučeno všechna podlaží rozsvítit nebo uložit do samostatných DWG souboru.

3.1.1 Kontrolní panel podlaží

Kontrolní panel podlaží je svou funkčností podobný kontrolnímu panelu hladin v rámci AutoCADu viz.obr. 3-1

Pomocí funkce Ovládání viditelnosti kontrolního panelu můžete kontrolní panel vypínat a zapínat viz.obr. 3-2

Obrázek 311: Dialogové okno pro výběr šablony Obrázek 3-1: Dialogové okno pro výběr šablony

Obrázek 3-2: Ovládání viditelnosti kontrolního panelu Obrázek 3-2: Ovládání viditelnosti kontrolního panelu

V rozbalovacím menu viz.obr. 3-3 jsou další funkce týkající se ovládání podlaží

Obrázek 3-3: Rozbalené menu Ovládání podlaží Obrázek 3-3: Rozbalené menu Ovládání podlaží

V rozbalovacím seznamu viz.obr. 3-4 jsou vypsána všechna definovaná podlaží ve výkresu, setříděná podle jména. Výběrem podlaží ze seznamu nastavíte aktuální podlaží

Před názvy podlaží je vyznačena viditelnost. Kliknutím na žárovku v rozbaleném seznamu zapínáte nebo vypínáte příslušné podlaží viz.obr. 3-4.

Kontrolní panel Vám také může poskytnout informaci o podlaží vybraného objektu. Pokud z roletky vybereme jiné podlaží, změníme tím podlaží daného objektu.

Obrázek 3-4: Rozbalený seznam podlaží Obrázek 3-4: Rozbalený seznam podlaží

3.1.2 Správce podlaží

V dialogovém panelu po vyvolání Správce podlaží viz. obr. 3-5 můžete také pracovat s podlažími.

Obrázek 3-5: Kontrolní panel - Správce podlaží Obrázek 3-5: Kontrolní panel - Správce podlaží


V seznamu Správce podlaží viz.obr. 3-6 jsou vypsána všechna definovaná podlaží s aktuálně nastavenou viditelností.

Pod názvem *Bezurčení* jsou zastoupeny všechny objekty výkresu, které nebyly nakresleny do žádného podlaží.

  • Nové

Kliknutím na tlačítko Nové vytvoříte nové podlaží. V seznamu se objeví podlaží pojmenované „Podlaží01“. Jeho pojmenování můžete ihned upravit. Jestliže bylo při vytváření nového podlaží vybráno v seznamu jiné podlaží, vytvoří se nové podlaží se zděděnými vlastnostmi, ale o konstrukční výšku výš.

  • Vymazat

Podlaží, které není nastaveno jako aktuální nebo v něm není nakreslen objekt lze vymazat.

Import

Pomocí tohoto tlačítka můžete načíst definici vybraných podlaží z jiného výkresu (dwg souboru)

  • Aktuální

Nastaví vybrané podlaží jako aktuální.

Druhou možností, jak nastavit aktuální podlaží, je poklepat v seznamu podlaží na jeho jméno viz.obr. 3-4.

  • Detaily >>

Pro přehlednější zadávání parametrů vybraného podlaží kliknete na tlačítko

  • Nastavení

V dialogovém panelu Nastavení můžete zadat upřesňující parametry pro chování funkce při práci s podlažími viz.obr. 3-7

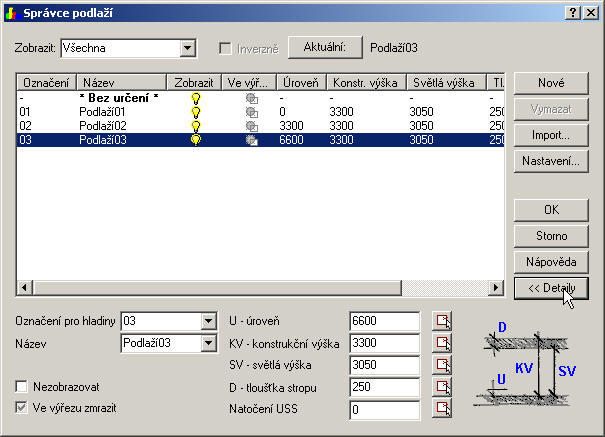

Obrázek 3-6: Správce podlaží Obrázek 3-6: Správce podlaží

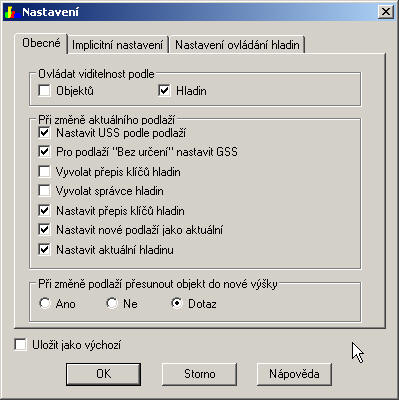

Obrázek 377: Správce podlaží – Nastavení - Obecné Obrázek 3-7: Správce podlaží – Nastavení - Obecné


  • Obecné

V této kartě zadáte parametry týkající se změny aktuálního podlaží viz.obr. 3-7. V nové verzi CADKONu DT+ je přidána možnost ovládat viditelnost podlaží podle hladin (objekty jednotlivých podlaží se kreslí do samostatných hladin) – nastaveno implicitně

  • Implicitní nastavení

Přednastavení výšek určitých objektů (např. stěna, schodiště atd.) lze určit podle výšky aktuálního podlaží viz.obr. 3-8

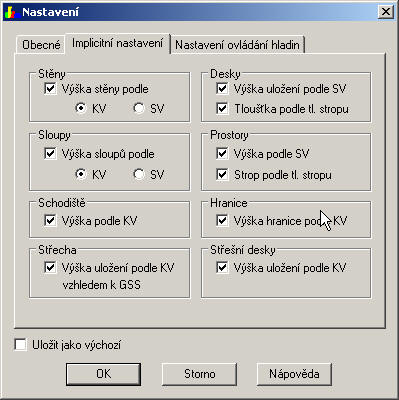

Obrázek 3-8: Správce podlaží – Nastavení – Implicitní nastavení Obrázek 3-8: Správce podlaží – Nastavení – Implicitní nastavení


  • Nastavení ovládání hladin viz.obr. 3-9

Ovládat viditelnost - zvolte, která akce se má provádět při změně viditelnosti podlaží . Hladiny, které se nemají ovládat určete po kliknutí na tlačítko: Kromě hladin…

Přepis pole – podle aktuálního stylu klíčů hladin (na základě příslušného standardu hladin) můžete vybrat pole pro přepis. Pro standard CZ Popisnýformát je to pole Podlaží.

Hodnota přepisu bude přiřazena podle Označení pro hladiny, které je k tomuto Účelu zadáváno spolu se jménem podlaží.

Klíč pronastavení aktuální hladiny – Vyberte klíč podle, kterého se má nastavit aktuální hladina při změně aktuálního podlaží.

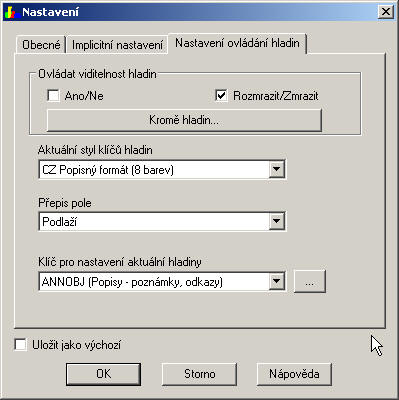

Obrázek 3-9: Správce podlaží – Nastavení – Nastavení ovládání hladin Obrázek 3-9: Správce podlaží – Nastavení – Nastavení ovládání hladin

3.1.3 Kopie podlaží

CADKON nabízí dva způsoby kopírování objektů z podlaží do podlaží. viz.obr. 3-10

Obrázek 3-10: Kontrolní panel podlaží – Kopie podlaží Obrázek 3-10: Kontrolní panel podlaží – Kopie podlaží


  • První způsob kopírování

Po vyvolání funkce vyberete v dialogovém panelu výchozí podlaží, z kterého budete objekty kopírovat v příkazovém řádku vyberte objekty, které chcete vybrat a ty ještě můžete filtrovat dle typu viz. obr. 3-11.

Obrázek 3-11: Příkazový řádek – Výběr objektů Obrázek 3-11: Příkazový řádek – Výběr objektů


  • Výběr podlaží

Vyberete podlaží, do kterého požadujete vybrané objekty překopírovat viz. obr. 3-12.

  • Nové…

Podobně jako v dialogu Správce podlaží můžete také zde definovat nové podlaží. Pokud před stisknutím tlačítka Nové… vyberete podlaží, nastaví se výška nového podlaží o konstrukční výšku výš od podlaží vybraného.

  • Podle <

Podlaží se nastaví podle z výkresu vybraného objektu

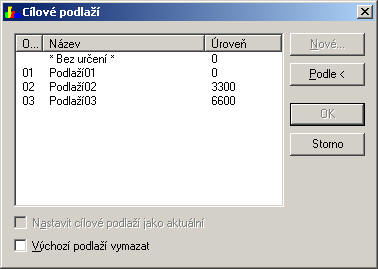

Obrázek 3-12: dialog Cílové podlaží Obrázek 3-12: dialog Cílové podlaží


  • Druhý způsob kopírování

Pokud před vyvoláním funkce vyberete objekty, které požadujete kopírovat (všechny tyto objekty se musí nacházet ve stejném podlaží), je požadován rovnou výběr cílového podlaží

3.1.4 Výběr objektu podle podlaží

Pomocí této funkce si můžete označit všechny objekty, ležící ve vybraném podlaží. Množinu objektů lze omezit výběrem viz. obr. 3-13

3.1.5 Nastavení podlaží podle objektu

Funkcí nastavíte aktuální podlaží podle vybraného objektu viz. obr. 3-14

Obrázek 3-14: Kontrolní panel podlaží – Nastavení podlaží podle objektu Obrázek 3-14: Kontrolní panel podlaží – Nastavení podlaží podle objektu

3.1.6 Nastavení USS podle podlaží

Funkcí nastavíte souřadnicový systém USS podle aktuálního podlaží viz. obr. 3-15

Obrázek 3-15: Kontrolní panel podlaží – Nastavení USS podle podlaží Obrázek 3-15: Kontrolní panel podlaží – Nastavení USS podle podlaží

k zamyšlení

USS = uživatelský souřadnicový systém.

3.1.7 Změna hladiny objektu podle podlaží

Funkce, dodatečně přesune objekty do hladin podle podlaží která viz. obr. 3-16

Lze také vyvolat z roletového menu: CADKON DT+ > Podlaží CADKONu > Změna hladiny objektu podle podlaží.

Obrázek 3-16: Kontrolní panel podlaží – Změna hladiny objektu podle podlaží Obrázek 3-16: Kontrolní panel podlaží – Změna hladiny objektu podle podlaží

3.1.8 Funkce ovládání podlaží ukázáním

Jedná se o funkce viz. obr. 3-17:

  • Vypnout podlaží podle objektu

  • Zapnout všechna podlaží

  • Ostatní podlaží vypnout

  • Zpět Ostatní podlaží vypnout

Pro výkresový prostor (pouze pro ovládání podle hladin):

  • Zmrazit podle objektu v aktuálním výřezu

  • Ostatní zmrazit v aktuálním výřezu

  • Rozmrazit všechna podlaží v aktuálním výřezu

Funkce jsou spolu s ostatními nástroji podlaží v kontrolním panelu podlaží, V nástrojovém panelu podlaží nebo v roletovém menu CADKON DT+ -> Podlaží CADKONu

Obrázek 3-17: Kontrolní panel podlaží – Funkce ovládáním podlaží ukázáním Obrázek 3-17: Kontrolní panel podlaží – Funkce ovládáním podlaží ukázáním

test 3

Zapamatovali jste si něco? Zkuste odpovědět na níže uvedené otázky:

  1. Co to je USS?
    1. uživatelský speciální systém
    2. uživatelský satelitní systém
    3. uživatelský souřadnicový systém
  2. Systém správy podlaží
    1. je typický pro CADKON DT+
    2. je typický pro Autodesk Architectural
    3. je typický jak pro CADKON DT+, tak pro Autodesk Architectural

shrnutí kapitoly

    • V této kapitole jste se naučili pracovats podlažími.
    • Umíte je zakládat, nastavovat…
    • Naučili jste se kopírovat podlaží

řešení testů

TEST 3 (Kapitola 3)
Otázka č. 1 - c
Otázka č. 2 - a
