1. Pracovní prostředí CADKONU DT+ 2008

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete:
  • Budete se umět orientovat v pracovním prostředí CADKONu DT +
  • Seznámíte se s významem tlačítek myši
  • Osvojíte si různé vyvolávání příkazů

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Popis pracovního prostředí
  • Pracovní plocha
  • Význam tlačítek myši
  • Vyvolávání příkazů

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je  45 minut.

KLÍČOVÁ SLOVA KAPITOLY

Pracovní prostředí, pracovní plocha, tlačítka myši, roletové menu, panel nástrojů, kontextové menu, klávesové zkratky, příkazová řádka.

PRŮVODCE STUDIEM

Rozhlédněte se po ploše Vašeho počítače a pohledejte níže uvedenou ikonu zástupce pro spuštění CADKON DT+ 2008, případně si pomožte přečtením následujících řádků.

1.1 Spuštění aplikace

Spusťte si CADKON DT+ 2008 z pracovní plochy počítače dvojitým poklepáním (dvojklikem) na ikonu (zástupce) CADKON DT + viz. obr. 1-1

Obrázek 111: Zástupce CADKON DT+ na ploše Obrázek 1-1: Zástupce CADKON DT+ na ploše

Pokud zástupce není umístěn na ploše počítače, použijte alternativní způsob spouštění programů:

Start -> Programy -> AB Studio -> Cadkon DT+

Zástupce CADKON DT+ v nabídce Start může být umístěn i jinde než je uvedeno výše – a to dle individuálního přizpůsobení nabídky Start viz. obr. 1-2

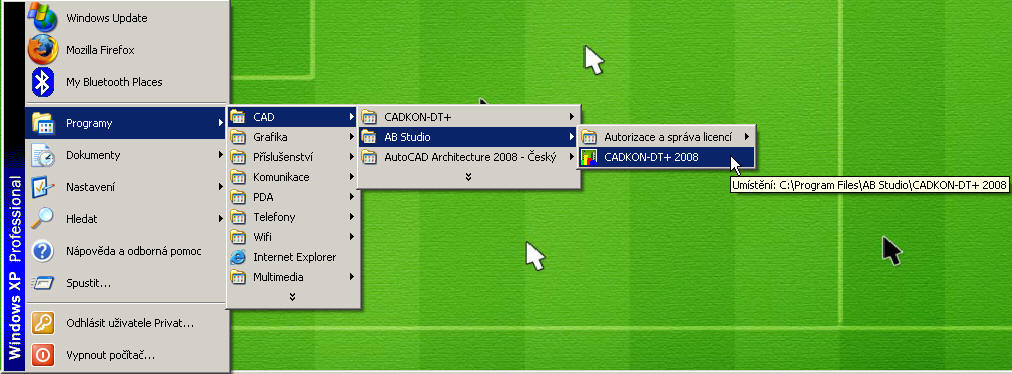

Obrázek 1-2: Zástupce CADKON DT+ 2008 v nabídce Start (individuálně upraveno) Obrázek 1-2: Zástupce CADKON DT+ 2008 v nabídce Start (individuálně upraveno)


k zamyšlení

Pokud nenaleznete na ploše ani v nabídce Start zástupce ke spuštění CADKONu DT+ 2008 – pak zřejmě aplikace nebude nainstalovaná a je dobré informovat vyučujícího

Důležité!

Pracujete na síťové verzi produktu!

Rychlost spouštění může být ovlivněna momentální vytížeností sítě.

1.2 Pracovní prostředí CADKON DT+ 2008

Pracovní plocha a ovládací prvky CADKONU DT+ 2008 vycházejí z prostředí Autodesk Architecture 2008 (kdysi Architectural Desktop). Celkem je k dispozici 19 základních (defaultní instalace) různých ovládacích prvků.

Jednotlivé ovládací prvky jsou ukázány a popsány na níže uvedené prezentaci (jen přiložené DVD) obr. 1-3

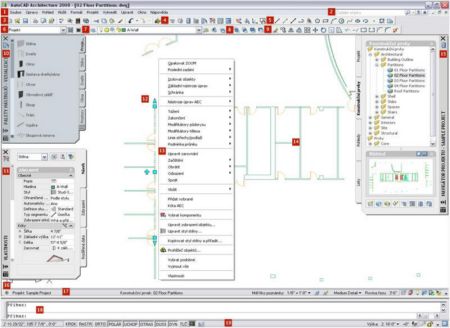

Obrázek 1-3: Pracovní prostředí CADKON DT+ 2008 Obrázek 1-3: Pracovní prostředí CADKON DT+ 2008

1.3 Význam tlačítek myši

Při popisu významu jednotlivých tlačítek myši, předpokládáme použití třítlačítkové myši.

Levé tlačítko myši je používáno jako výběrové.

Pravé tlačítko vyvolává místní nabídku (kontextovou) viz. obr. 1 4

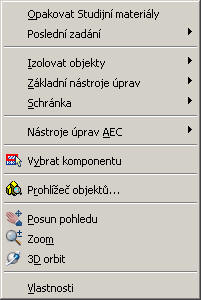

Obrázek 1-4: Kontextová nabídka Obrázek 1-4: Kontextová nabídka

Prostřední tlačítko (dnes již spíše kolečko) slouží pro posun pohledu a zoom.
Kombinací

stisknutí pravého tlačítka myši a klávesy Shift dostanete místní nabídku pravého tlačítka myši – nabídku nastavení uchopovacích režimů viz. obr. 1-5

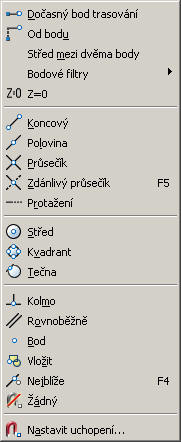

Obrázek 1-5: Kontextová nabídka – uchopovací režimy Obrázek 1-5: Kontextová nabídka – uchopovací režimy

k zamyšlení

Uchopovací režim lze rovněž aktivovat/deaktivovat pomocí stavového řádku aplikace viz. obr. 1-6 (kliknutím na UCHOP), nebo tlačítka F3 (na klávesnici).


Obrázek 1-6: Stavový řádek aplikace Obrázek 1-6: Stavový řádek aplikace

1.4 Vyvolávaní příkazů CADKONU DT+ 2008

1.4.1 Výběr z panelu nástrojů

Po instalaci jsou standardně k dispozici pouze základní a nejpoužívanější panely nástrojů.
Vyvolání příkazu je realizováno dvojklikem na příslušnou ikonu z nástrojového menu viz. obr. 1-7

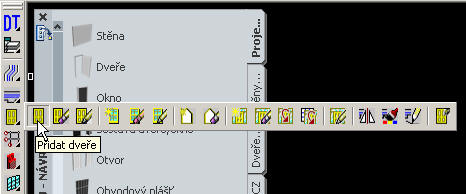

Obrázek 1-7: Panel nástrojů Obrázek 1-7: Panel nástrojů

1.4.2 Výběr z palety nástrojů

Dále máte možnost vyvolat funkci pomocí palety nástrojů, která obsahuje několik záložek (Úrovní). Vyvolání příkazu je realizováno dvojklikem na příslušný obrázek z palety nástrojů viz. obr. 1-8a Paletu lze nastavit, tak aby se při najetí myši mimo paletu schovala do tenké lišty, kterou můžete ukotvit dle libosti viz. obr. 1-8b.

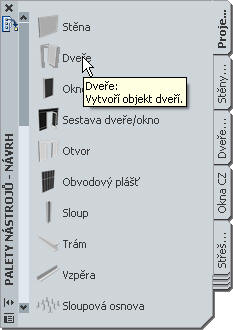

Obrázek 1-8a: Paleta nástrojů Obrázek 1-8a: Paleta nástrojů

Obrázek 1-8b: Paleta nástrojů - schovávat Obrázek 1-8b: Paleta nástrojů - schovávat

1.4.3 Výběr z roletového menu

Výběr z roletového menu proveďte klepnutím na Vámi vybranou položku ze seznamu.

Menu je většinou řešeno kaskádově, klepnutím na položku se rozvine další nabídka položek – výběr položky proveďte opět klepnutím na položku viz. obr. 1-9

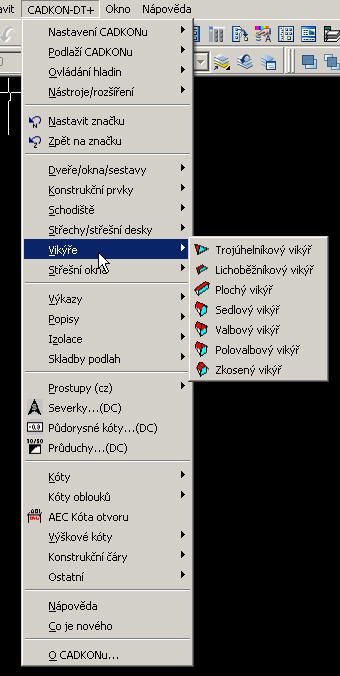

Obrázek 1-9: Roletové menu Obrázek 1-9: Roletové menu

1.4.4 Výběr z kontextového menu

Kontextové menu (místní nabídka) se Vám zobrazí klepnutím pravého tlačítka myši do pracovního prostoru, na vybraný objekt, nebo na ovládací prvek. Podle smyslu výběru obsahuje kontextová nabídka pokaždé jiné položky viz. obr. 1-10a,b

Výběr příkazu proveďte obdobně jako u roletového menu.

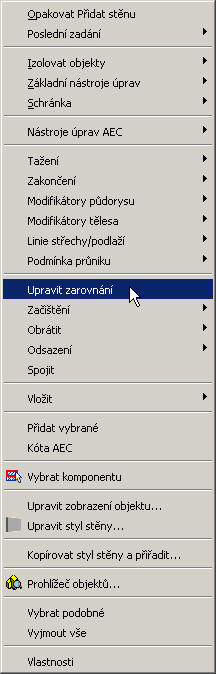

Obrázek 1-10 a: Kontextová nabídka Obrázek 1-10 a: Kontextová nabídka

Obrázek 1-10 b: Kontextová nabídka Obrázek 1-10 b: Kontextová nabídka

1.4.5 Vyvolání příkazu pomocí klávesové zkratky

Klávesová zkratka je určitá kombinace kláves, eventuelně tlačítek myši, která vyvolá požadovaný příkaz.

Seznam aktuálně nastavených zkratek najdete v dialogovém panelu, který vyvoláte z nabídky viz. obr. 1-11 :

Nástroje-> Vlastní -> Editovat parametry programu (acad.pgp)

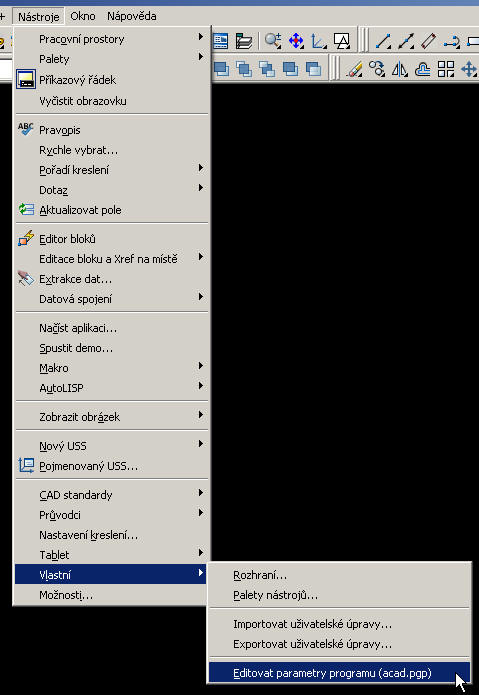

Obrázek 1-11: Vyvolání klávesových zkratek Obrázek 1-11: Vyvolání klávesových zkratek

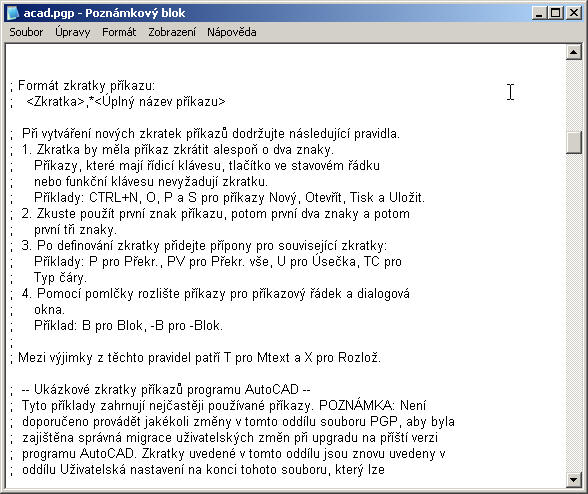

Obrázek 1-12: Seznam aktuálních klávesových zkratek Obrázek 1-12: Seznam aktuálních klávesových zkratek

průvodce studia

Nabídku Nástroje v roletovém menu musíme nejdříve nechat zobrazit viz. obr. 1-13

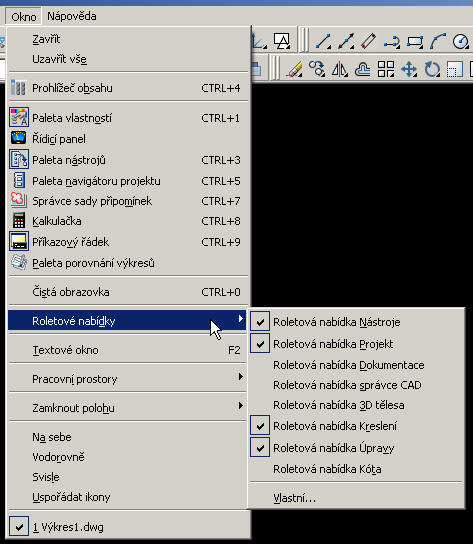

Obrázek 1-13: Zobrazení menu Nástroje Obrázek 1-13: Zobrazení menu Nástroje

1.4.6 Zadání příkazu přes příkazovou řádku

Název (zkratku) příkazu napište do příkazového řádku a potvrďte stisknutím klávesy Enter. Pro opakování příkazu použijte šipku nahoru na Vaši klávesnici.

Toto vyvolávání příkazů používáme vyjímečně např. pro speciální, méně používané funkce a nastavení různých proměnných systému.

U některých vybraných příkazů stačí zadat první znaky příkazu a potvrdit Enter .

Při zadávání anglických příkazů přes příkazovou řádku vložte před vlastní příkaz podtržítko _ viz. obr. 1-14:

Obrázek 1-14: Zadání příkazu přes příkazovou řádku Obrázek 1-14: Zadání příkazu přes příkazovou řádku


test

Zapamatovali jste si něco? Zkuste odpovědět na níže uvedené otázky:

  1. Které tlačítko myši má stejný význam jako stisk klávesy ENTER?
    1. pravé
    2. levé
    3. střední
  2. Jakým tlačítkem na klávesniciaktivujete/deaktivujete uchopovací režim?
    1. F2
    2. F3
    3. F4
  3. Uveďte, které tlačítko myši sloužívyvolání kontextové nabídky?
    1. pravé
    2. levé
    3. střední

shrnutí kapitoly

V této kapitole jste se seznámili s pracovním prostředím CADKONu DT+ 2008 a s jednotlivými ovládacími prvky. Dozvěděli jste se o významu tlačítek myši. Umíte vyvolávat příkazy několika různými způsoby.

řešení testů

TEST 1 (Kapitola 1)
Otázka č. 1 - b
Otázka č. 2 - b
Otázka č. 3 - c
