12. Výkresová dokumentace

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vkládat a editovat popisy místností vč. automatického generování tabulek&legend
  • Vkládat a editovat bubliny výplní vč. automatického generování tabulek&legend
  • Z 3D modelu necháte vygenerovat pohledy, řezy a perspektivní pohledy

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Popisy místností
  • Tabulka místností
  • Bubliny oken a dveří
  • Tabulky oken dveří
  • Kóty
  • Pohledy
  • Řezy
  • Perspektiva

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Bublina, tabulka, výpis, legenda, pohled, řez, perspektiva

Průvodce studia


V této kapitole se naučíte využívat 3D model Vašeho objektu. Práce s 3D modelem může však být prubířským kamenem pro Váš PC! Některé operace mohou být nad síly Vaší grafické karty. Možná se Vašemu PC nedostává dostatek paměti!? Každopádně si uvědomte, než se do hrátek s 3D modelem pustíte, co od svého PC můžete očekávat.

Tato kapitola není jen o hrátkách s 3D modelem. Ono takové generování výpisu místností bez nutnosti počítat plochy s kalkulačkou v ruce není vůbec k zahození! Nebo co takové výpisy výplní?? Hračka….zvládne to i malé dítě! Tabulky i se schématy výplní tak jak jste je zadali (vytvořili)….a to vše samo!!!:o)

Proto se pohodlně posaďte a držte si klobouky….pojedeme z kopce!

12.1 Popisy místností

CADKON upravuje a rozšiřuje podobné příkazy ADT tak, abyste mohli přehledně popsat místnosti vložením popisky a vyhodnotit místnosti do tabulky ve formě Legendy místností. Případné změny rozměrů (plochy) se automaticky projeví v popisu a v legendě.

Popis místností je tvořen MV blokem, který je svázán s obrysovou křivkou místnosti nebo s objektem.Vyvolat příkaz můžete z Nástrojů modulu viz.obr.12-1

Pokud máte již předem vytvořenou křivku místnosti (prostoru) zvolte Popisky místností a povrchu, Pokud křivku vytvořenou nemáte zvolte Popisy místností s vytv. Křivky viz.obr.12-1

Obrázek 12-1: Nástroj modulů – Popisy místností s vytvořením křivky Obrázek 12-1: Nástroj modulů – Popisy místností s vytvořením křivky

k zamyšlení

Před dalším postupem bude vhodné vypnout ve výkrese hladiny, které by nám mohly ovlivnit (dveře, sanita…) vytváření křivky místnosti, která pak slouží k odečtu plochy, nebo si vybrat (vytvořit) takovou konfiguraci zobrazení, která tyto hladiny neobsahuje.

V okně DesignCentra vyberte požadovaný styl Popisu viz obr. 12-2

Obrázek 12-2: DesignCenter – Popisy místností s vytvořením křivky- dle konfigurace Obrázek 12-2: DesignCenter – Popisy místností s vytvořením křivky- dle konfigurace


Klepněte do výkresu a sledujte výzvu v příkazovém řádku – a Zvolte vnitřní bod místnosti.

V dialogu pak zadejte parametry, které chcete nebo potřebujete - plocha již byla automaticky odečtena z výkresu viz.obr.12-3

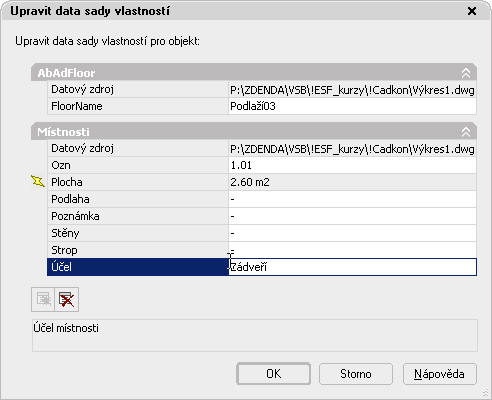

Obrázek 12-3: Dialog – Popisy místností – Zadání vnitřního bodu Obrázek 12-3: Dialog – Popisy místností – Zadání vnitřního bodu

Výsledný popis ve výkrese se řídí konfigurací zobrazení viz. obr. 12-4

Obrázek 12-4: Výkres – Popis místnosti Obrázek 12-4: Výkres – Popis místnosti

V okně DesignCentra můžete zvolit i jiný Popisu viz obr. 12-5, který se neřídí konfigurací zobrazení.

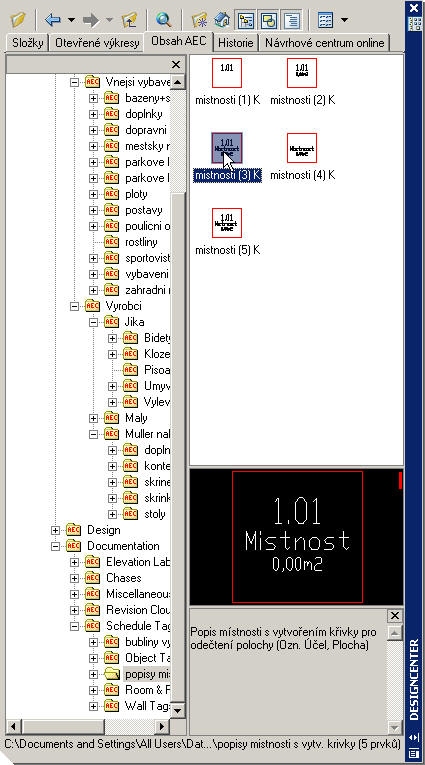

Obrázek 12-5: DesignCenter – Popisy místností s vytvořením křivky Obrázek 12-5: DesignCenter – Popisy místností s vytvořením křivky


Klepněte do výkresu a sledujte výzvu v příkazovém řádku – a Zvolte vnitřní bod místnosti.

V dialogu pak zadejte parametry, které chcete nebo potřebujete - plocha již byla automaticky odečtena z výkresu viz.obr.12-6

Obrázek 12-6: Dialog – Popisy místností – Zadání vnitřního bodu Obrázek 12-6: Dialog – Popisy místností – Zadání vnitřního bodu


Výsledný popis ve výkrese shodný se stylem, který jste si vybrali okně DesignCenter viz. obr. 12-7

Obrázek 12-7: Výkres – Popis místnosti Obrázek 12-7: Výkres – Popis místnosti

12.2 Tabulka místností

Funkci vyvoláte z  Nástroje modulů - Přidat tabulku výkazu viz.obr.12-8

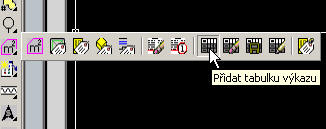

Obrázek 12-8: Nástroj modulů – Přidat tabulku výkazů Obrázek 12-8: Nástroj modulů – Přidat tabulku výkazů

V  Paletě vlastností pak v okně Styl vyberte přednastavený styl legendy viz. obr. 12-9

Obrázek 12-9: Paleta vlastnosti – Přidat tabulku výkazů - Styl Obrázek 12-9: Paleta vlastnosti – Přidat tabulku výkazů - Styl


Klepněte do výkresu a sledujte výzvy v příkazovém řádku.

Při výzvě Vyberte objekty označte celý půdorys dojde k výběru všech křivek místností, které budou zahrnuty do lehendy.

Tabulka potom může vypadat takto viz.obr.12-10

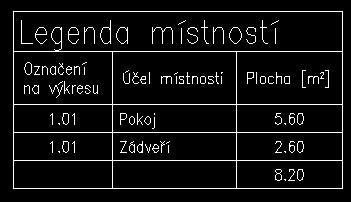

Obrázek 12-10: Výkres – Tabulka Obrázek 12-10: Výkres – Tabulka

Pokud jste nespokojeni s výsledným formátem tabulky. Tabulku označte a z místní nabídky vyberte Upravit styl tabulky… viz.obr.12-11

Obrázek 12-11: Kontextová nabídka – Upravit styl tabulky Obrázek 12-11: Kontextová nabídka – Upravit styl tabulky

V dialogu Vlastnosti stylu tabulky výkazu viz.obr.12-12 zvolte kartu…např. Sloupce a přidáme sloupec viz.obr.12-13 – vlevo dole Přidat sloupec.

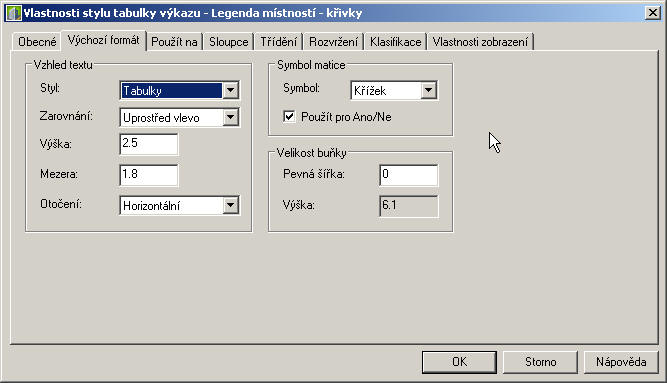

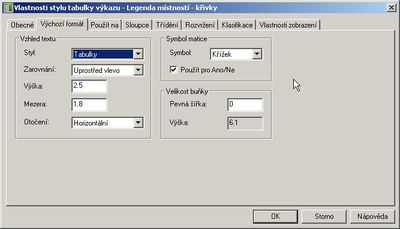

Obrázek 12-12: Dialog – Vlastnosti stylu tabulky – Výchozí formát Obrázek 12-12: Dialog – Vlastnosti stylu tabulky – Výchozí formát

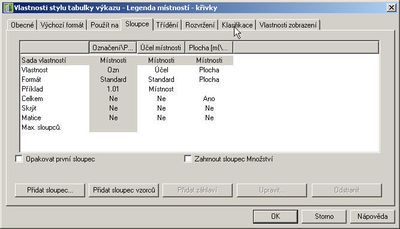

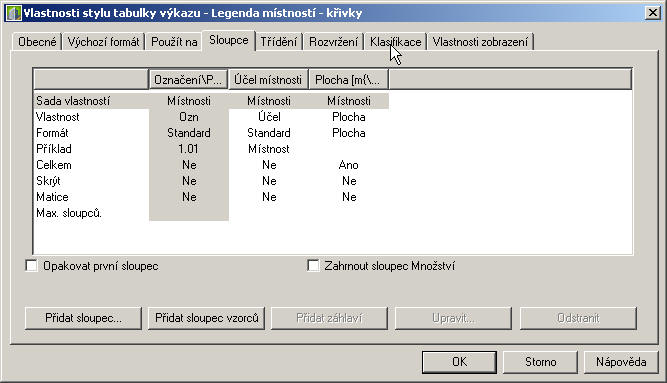

Obrázek 12-13: Dialog – Vlastnosti stylu tabulky – Sloupec Obrázek 12-13: Dialog – Vlastnosti stylu tabulky – Sloupec

V dialogu Přidánísloupce, pak zadejte do pole Záhlaví název sloupce např. Poznámka a níže zadejte pozici sloupce viz.obr.12-14

Obrázek 12-14: Dialog – Přidání sloupce Obrázek 12-14: Dialog – Přidání sloupce

12.3 Bubliny oken a dveří

Funkci vyvoláte z  Nástroje modulů – Bubliny výplní viz.obr.12-15

Obrázek 12-15: Nástroj modulů – Bubliny výplní Obrázek 12-15: Nástroj modulů – Bubliny výplní

V  DesignCenter si vyberte Styl bubliny viz. obr. 12-16

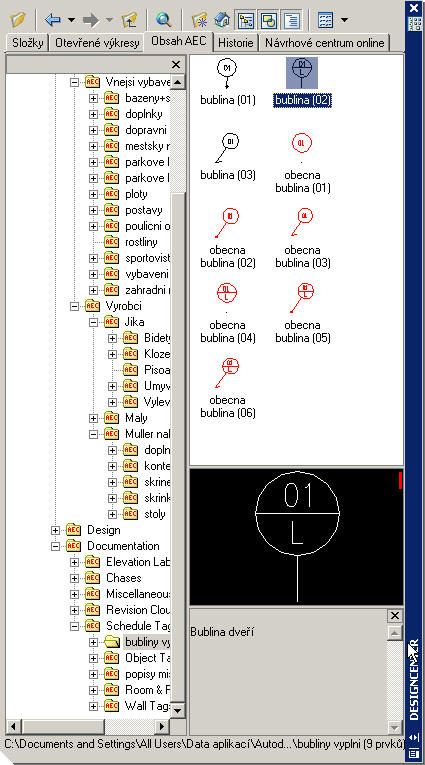

Obrázek 12-16: DesignCenter – Bubliny výplní Obrázek 12-16: DesignCenter – Bubliny výplní


Pro výběr daného stylu bubliny klikněte 2x na obrázek bubliny v okně Designcentr a sledujte výzev v příkazovém řádku.

Ve výkrese vyberte dveře v místě kam chcete bublinu umístit viz. obr. 12-17

Obrázek 12-17: Výkres umístění bubliny Obrázek 12-17: Výkres umístění bubliny

V dialogu Data výplní v kartě Data - do jednotlivých polí napište nebo z rolovací nabídky vyberte jednotlivé parametry výplně viz.obr.12-18

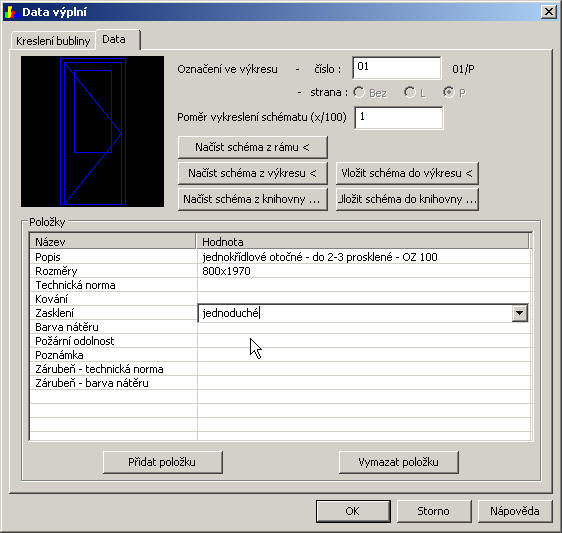

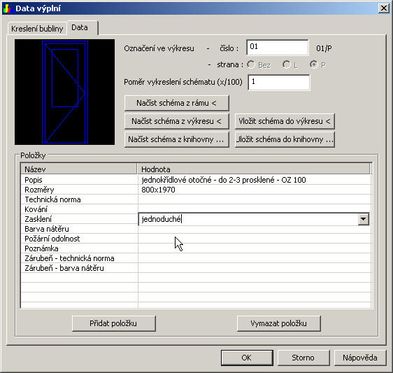

Obrázek 12-18: Dialog– Data výplní – karta Data - Dveře Obrázek 12-18: Dialog– Data výplní – karta Data - Dveře

V kartě Kreslení bubliny vyberte masku bubliny viz.obr.12-19

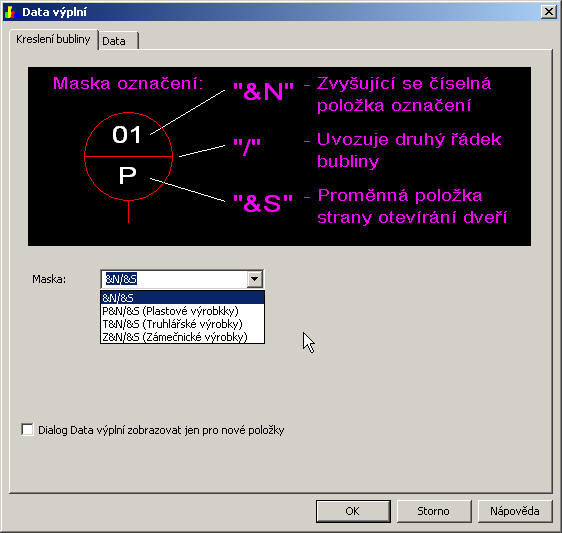

Obrázek 12-19: Dialog– Data výplní – karta Kreslení bubliny - Dveře Obrázek 12-19: Dialog– Data výplní – karta Kreslení bubliny - Dveře

Dialog uzavřete klepnutím na OK a ve výkrese zadejte další výplň viz.obr.12-20. Rozeznání směru otevírání a stejného tvaru výplně bude provedeno automaticky.

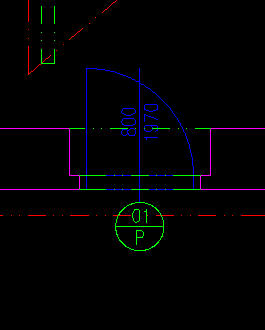

Obrázek 12-20: Výkres – Bubliny dveří Obrázek 12-20: Výkres – Bubliny dveří


Stejným postupem zadáte bubliny oken, snad jen s tím rozdílem, že si vyberete jiný Styl bubliny nebo nadefinujete jinou masku Bubliny (u oken není nutno řešit otevírání křídel).

12.4 Tabulka výplní

Okna a dveře je možné vyhodnotit v samostatných tabulkách nebo společně do tabulky Výplně. Příkaz vyvoláte z  Nástroje Modulů – Přidat tabulku výplní viz.obr.12-21

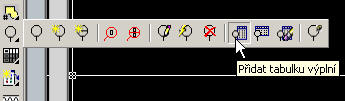

Obrázek 12-21: Nástroje modulů – Přidat tabulku výplní Obrázek 12-21: Nástroje modulů – Přidat tabulku výplní

V dialogu Tabulka oken a dveří v kartě Tvar určujete velikost a pořadí sloupců, nadpis tabulky, velikost a tvar, způsob vložení viz.obr.12-22

Obrázek 12-22: Dialog – Tabulka oken a dveří – karta Tvar Obrázek 12-22: Dialog – Tabulka oken a dveří – karta Tvar


V kartě Formát pak můžete nastavit šířky a výšku celé tabulky, odsazení apod. viz.obr.12-23

Po kliknutí na náhled tabulky pak můžete formátovat jednotlivé parametry buňky: Barvy, čáry, písmo

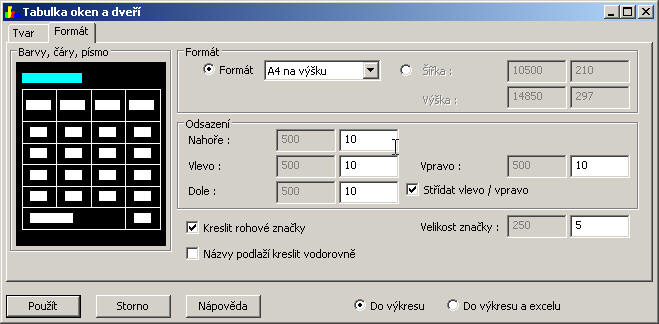

Obrázek 12-23: Dialog – Tabulka oken a dveří – karta Formát Obrázek 12-23: Dialog – Tabulka oken a dveří – karta Formát

Tabulku umístěte do výkresu viz.obr.12-24

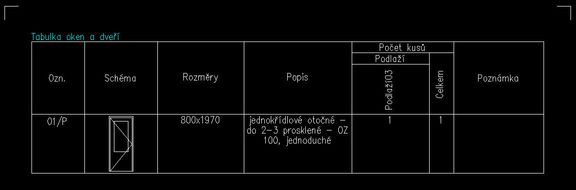

Obrázek 12-24: Výkres – Tabulka oken a dveří – Vložení Obrázek 12-24: Výkres – Tabulka oken a dveří – Vložení

Editaci Tabulky okena dveří provedete z místní nabídky Upravit tabulku výplní … viz.obr.12-25, kdy si vyvoláte dialog Tabulka oken a dveří viz. obr. 12-22 a kde můžete měnit různé parametry.

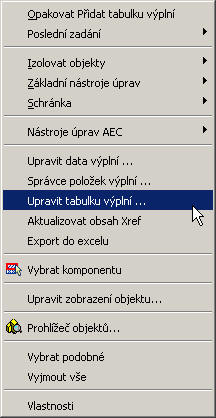

Obrázek 12-25: Místní nabídka – Upravit tabulku výplní Obrázek 12-25: Místní nabídka – Upravit tabulku výplní

12.5 Kóty

CADKON- DT+ jen rozšiřuje možnosti kótování Autodesk Architecture proto se zde zmíníme jen o rozšířené nabídce CADKONu.

12.5.1 Úprava kót

Dodatečnou Úpravu umístění textu kóty nejlépe provedete vyvoláním místní nabídky a z menu zvolíte způsob Úpravy viz.obr.12-26

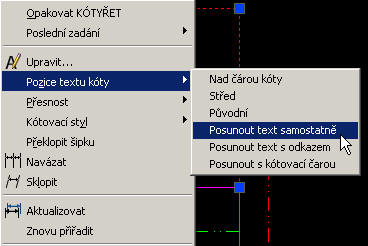

Obrázek 12-26: Místní nabídka - Umístění textu kóty Obrázek 12-26: Místní nabídka - Umístění textu kóty

Úprava délky vynášecí čáry – funkce Vám nastaví pro vybrané kóty stejnou délku vynášecích čar. Délka je měřena od kótovací čáry se zadává se ve vykreslených jednotkách [mm] (zohledňujeme měřítko výkresu) viz.obr.12-27

Obrázek 12-27: Nástroje modulů - Úprava délky vynášecí čáry Obrázek 12-27: Nástroje modulů - Úprava délky vynášecí čáry

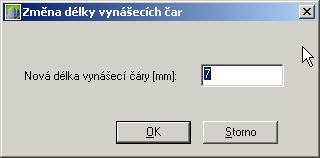

Obrázek 12-28: Dialog - Úprava délky vynášecí čáry Obrázek 12-28: Dialog - Úprava délky vynášecí čáry

12.5.2 Kótování otvorů

K vybrané kótě se doplní kóta odečtená z vybraného objektu okna nebo dveří. Ze dveří je automaticky přečtena výška otvoru (ostění), u oken výška otvoru a výška parapetu.

Pro otvory se zalomeným nadpražím je odečtena výška, která odpovídá vybrané délkové kótě. Pokud hodnota vybrané délkové kóty neodpovídá žádnému zalomení, je nabídnuta kóta otvoru odečtena z rámu.

Příkaz vyvoláte z  Nástrojů modulu – Kótování otvoru viz.obr.12-29

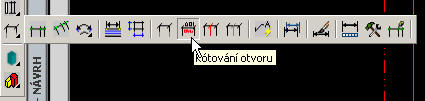

Obrázek 12-29: Nástroje modulů - Kótování otvoru Obrázek 12-29: Nástroje modulů - Kótování otvoru

Obrázek 12-30: Dialog - Kótování otvoru Obrázek 12-30: Dialog - Kótování otvoru

Obrázek 12-31: Výkres - Kótování otvoru Obrázek 12-31: Výkres - Kótování otvoru

12.5.3 Výškové kóty

Výškové kótování CADKONu –DT+ Vám umožní vkládání libovolného bloku značky výškových kót s automatickým odečtením výšky vůči zvolené základně.

Kóty se při posunu nebo kopii automaticky aktualizují.

Funkce je možné vyvolat z  Nástrojů modulu - Výškové kótování viz.obr.12-32

Obrázek 12-32: Nástroje modulů - Výškové kótování Obrázek 12-32: Nástroje modulů - Výškové kótování

Otevře se Vám knihovna Výškových kót v DesignCenter viz.obr.12-33

Obrázek 12-33: DesignCenter - Výškové kóty Obrázek 12-33: DesignCenter - Výškové kóty


Nastavení základny – Před vlastním kótováním je vhodné když si nadefinujete tzv. základnu. Pokud tato není určena, je za základnu brán automaticky počátek globálního souřadnicového systému (GSS).

Základnu zadáte referenčním bodem a jeho výškovou souřadnicí. Od této chvíle se všechny nově vytvářené výškové kóty budou odečítat vzhledem k této základně

Vkládání výškových kót – Kliknutím na ikonu viz.obr.12-33 nebo přetažením vybrané značky z knihovny DesignCenter vkládáte do výkresu kóty. Jejich výšková souřadnice se automaticky odečítá vzhledem k zadané základně (bod základny je při vkládání vyznačen červeným křížkem). Vkládání ukončíte zadáním Enter.

Aktualizace výškových kót viz.obr.12-33 – Vybrané kóty je možné zaktualizovat. Aktualizací se upraví:

  • Hodnoty kót vzhledem k naposledy určené základně

  • Formát kót podle aktuálního nastavení kótovacího stylu, který byl každé kótě určen při kreslení

Automatická aktualizace Ano/Ne viz.obr.12-33 – Přepínač automatické aktualizace. Automatická aktualizace se uplatní při posunu, protažení nebo kopírování výškových kót. Implicitně je automatická aktualizace zapnuta. Natavení Automatické aktualizace se ukládá ve výkresu.

12.5.4 Půdorysné výškové kóty

Půdorysné kóty viz.obr.12-34. Knihovna značek půdorysných výškových kót, vkládaných pomocí DesignCenter viz.obr.12-35

V dialogu zadáte výškovou kótu, sledujte výzev v příkazovém řádku. Dialog ukončete klepnutím na OK.

Obrázek 12-34: Nástroje modulů - Půdorysné kóty Obrázek 12-34: Nástroje modulů - Půdorysné kóty

Obrázek 12-35: DesignCenter - Půdorysné výškové kóty Obrázek 12-35: DesignCenter - Půdorysné výškové kóty

12.6 Řezy, pohledy, perspektiva

průvodce studia

Před tím něž začnete generovat řezy, sami zvažte které objekty v pohledech/řezech potřebujete a které nikoliv. Učiňte tak s rozvahou a zhodnoťte výkon Vašeho PC a dobu kterou chcete věnovat pro generování.

Jistě sami uznáte, že pro generování řezu/pohledu není zapotřebí mít ve 3D modelu zobrazeny šrafy, kóty, tabulky, popisy, bubliny atp.

Proto ve Správci hladin vše nepotřebné vypněte


12.6.1 Řez

Pro zadání Řezu vyvolejte si z  Nástrojů modulu – Přidat čáru řezu viz.obr.12-36 a sledujte výzev v příkazovém řádku. Potvrďte nebo zadejte hodnoty rozměrů délky a výšky v příkazovém řádku.

Obrázek 12-36: Nástroje modulů - Přidat čáru řezu Obrázek 12-36: Nástroje modulů - Přidat čáru řezu

Příkaz řez naleznete rovněž také v  Paletě nástrojů –Vertikální řez viz. obr. 12.37

Obrázek 12-37: Paleta nástrojů - Vertikální řez Obrázek 12-37: Paleta nástrojů - Vertikální řez

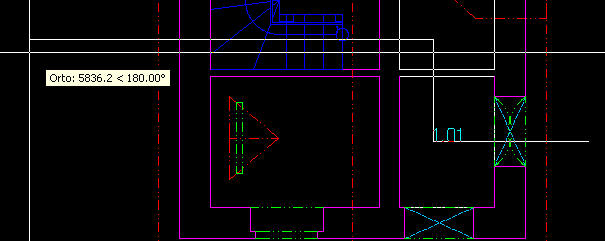

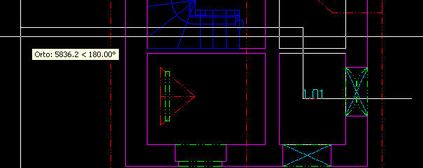

Obrázek 12-38: Výkres - Přidání čáry řezu Obrázek 12-38: Výkres - Přidání čáry řezu

Pokud se Vám Řez vytvořil na opačnou stranu než jste zamýšleli viz. obr. 12-39 označte čáru řezu a vyvolejte kontextovou nabídku a vyberte Obrátit viz. obr. 12-40

Obrázek 12-39: Výkres - Přidání čáry řezu – Označit Obrázek 12-39: Výkres - Přidání čáry řezu – Označit

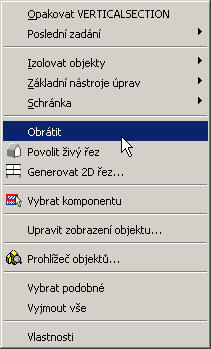

Obrázek 12-40: Kontextová nabídka - Obrátit Obrázek 12-40: Kontextová nabídka - Obrátit

Nyní pomocí kontextové nabídky (musíte vybrat čáru Řezu) vygenerujete Řez viz.obr.12-41

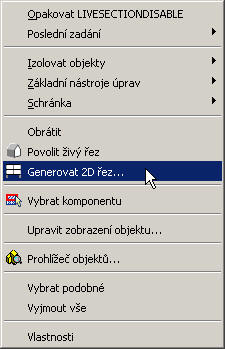

Obrázek 12-41: Kontextová nabídka – Generovat 2D řez Obrázek 12-41: Kontextová nabídka – Generovat 2D řez


V dialogu Generování Řezu/Pohledu viz.obr.12-42 – sekci Výběrová množina klikněte na Vybrat objekty a ve výkrese vyberte jen objekty které se v řezu objeví!!!

V sekci Umístění vyberte Vybrat bod viz.obr.12-42 a ve výkrese zadejte kam se Vám má Řez vygenerovat viz.obr.12-43

Obrázek 12-42: Dialog– Generování Řezu/Pohledu Obrázek 12-42: Dialog– Generování Řezu/Pohledu

k zamyšlení

Pokud nějaký objekt vyberete omylem dejte podržte SHIFT a klikněte na objekt znova až se odznačí.

Vybrané objekty se označí ve výkrese přerušovaně.

Obrázek 12-43: Výkres – Vygenerovaný Řez Obrázek 12-43: Výkres – Vygenerovaný Řez


Takto vygenerovaný Řez nemusí splňovat Vaše požadavky z hlediska různých parametrů (chybí nebo nadbývají prvky).

Pokud chcete přidat nebo odebrat prvky vyvolejte příkaz Generovat řez a v dialogu Generování Řezu/Pohledu viz.obr.12-42 klikněte na Vybrat další objekty a dejte OK.

Pokud chcete v půdoryse nebo modelu něco přidat/odebrat a projeví se to v  Řezu (Pohledu) - potom z místní nabídky zvolte Povolit živý řez viz.obr.12-44

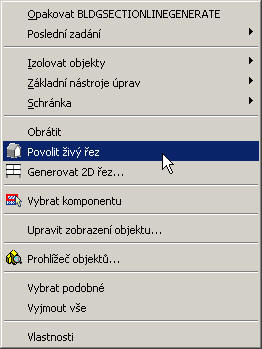

Obrázek 12-44: Kontextová nabídka – Povolit živý řez Obrázek 12-44: Kontextová nabídka – Povolit živý řez

průvodce studia

Jelikož pravděpodobně budete s řezem dále ještě pracovat…šrafovat, kótovat, měnit barevnost entit a jelikož v tomto „provázaném“ zobrazení je každá editace poměrně složitá a nekomfortní - doporučuji po provedení VŠECH dispozičních změn vygenerovaný Řez/Pohled rozložit pomocí příkazu AutoCADu (Rozlož) a editace provádět na tomto „rozloženém“ zobrazení. Po rozložení již nebudou k dispozici některé funkce….jako živý řez. Apod.

12.6.2 Pohled

Postup je naprosto stejný jako v případě Řezu, takže si jen ukážeme kde příkaz najdeme viz. obr. 12-45. Zde opět platí, že čím méně prvků do výběrové množiny Pohledu vyberete, tím rychleji proběhne generování.

Obrázek 12-45: Nástroje modulů - Přidat čáru pohledu Obrázek 12-45: Nástroje modulů - Přidat čáru pohledu

12.6.3 Perspektiva

Pro vytvoření Perspektivního pohledu zvolte v nabídce: Pohled – Kamery - Přidat viz.obr.12-46

Klikněte do výkresu a sledujte výzev v příkazovém řádku nebo v Paletě vlastnosti a zadejte parametry kamery.

Obrázek 12-46: Pohled – Kamery – Přidat Obrázek 12-46: Pohled – Kamery – Přidat

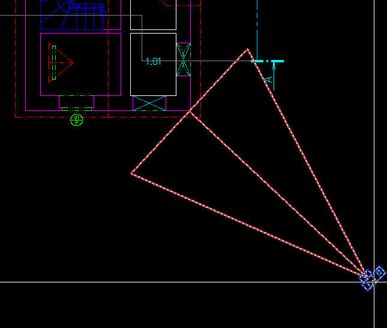

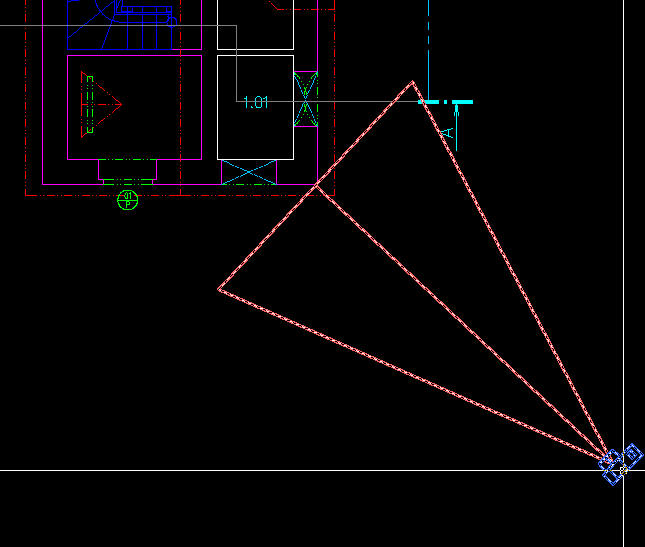

Obrázek 12-47: Výkres – Kamery – Vložení Obrázek 12-47: Výkres – Kamery – Vložení

Po kliknutí na kameru se objeví Okno náhledu viz. obr. 12-48, ke si pro lepší názornost můžete změnit Styl zobrazení.

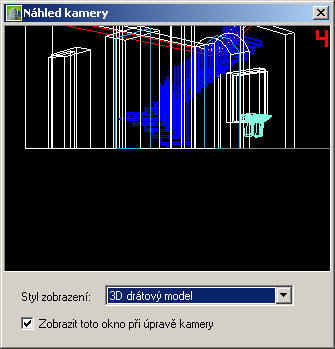

Obrázek 12-48: Dialog – Náhled kamery Obrázek 12-48: Dialog – Náhled kamery

Pokud chcete přesněji upravit parametry kamery použijte Pohled – Kamery – Nastavit. Objeví se dialog Úprava pozice kamery viz.obr.12-49.

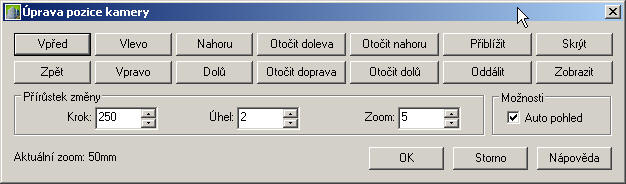

Obrázek 12-49: Dialog – Úprava pozice kamery Obrázek 12-49: Dialog – Úprava pozice kamery

V případě že začnete měnit pozici kamery objeví se perspektivní pohled viz. obr. 12-50

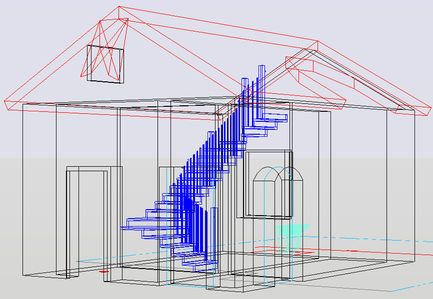

Obrázek 12-50: Výkres – Perspektivní pohled - Drát Obrázek 12-50: Výkres – Perspektivní pohled - Drát

průvodce studia

Aby vygenerované Řezy/Pohledy splňovali nároky kladené na projektovou dokumentaci musíte je bezpodmínečně doplnit o některé prvky, které najdete v CADKONu-DT+, nebo i v samotném Architecture , ale jejichž vysvětlení zde není místo. Proto věnujte chvilku času funkcím jako jsou Izolace, Skladby podlah apod.– ušetří Vám spoustu času!


shrnutí kapitoly

  1. V této kapitole jste mohli zjistit, že položkování oken, dveří, popisů místností a jejich vyhodnocování do tabulek, legend jde s CADKONem –DT+ téměř samo.
  2. Také kótování Vám již jistě nedělá žádné problémy, protože máte v rukou velice silný nástroj jak pro půdorysné, tak pro výškové kótování.
  3. V případě generování Pohledů, Řezů a Perspektivy jste se mohli přesvědčit, že vytváření 3D modelu prvků, konstrukcí, objektů má smysl a že Vám ve svém důsledku „může“ ušetřit spoustu času.
