10. Střechy

Cíle kapitoly

Po úspěšném a aktivním absolvování této KAPITOLY

  • Budete umět:
  • Vytvářet různé typy střech
  • Editovat různé parametry střech
  • Vytvářet vlastní profily říms
  • Vytvářet lodžie ve střeše
  • Vkládat vikýře a střešní okna

RYCHLÝ NÁHLED DO PROBLEMATIKY KAPITOLY

  • Kreslení střechy
  • Úprava hran/ploch střechy
  • Vytvoření štítové stěny
  • Okapová římsa
  • Otvor do střechy
  • Vikýře
  • Střešní okna

ČAS POTŘEBNÝ KE STUDIU

Celkový doporučený čas k probrání a procvičení látky je 90 minut.

KLÍČOVÁ SLOVA KAPITOLY

Střecha, střešní deska, single slope, double slope, štít, otvor, římsa, okap, vikýř, střešní okno

Průvodce studia

Střechu je možné vytvářet pomocí objektu Střecha, nebo vyskládat pomoc tzv. Střešních desek. Základní tvar je většinou nejrychlejší nakreslit pomocí příkazu Střecha.

Střešní desky nám zase umožňují provádět detailnější Úpravy – o kterých se dozvíte níže.

Dříve než začnete vytvářet střechu, ubezpečte se že máte nastaveno správné aktuální podlaží!

10.1 Kreslení střechy

Pro kreslení vyvolejte z  Nástrojů modulu Přidat schody viz. obr. 10-1. Při klepnutí a podržení myši na ikoně – se Vám nabídka rozbalí a budete mít k dispozici další příkazy viz. obr. 10-1.

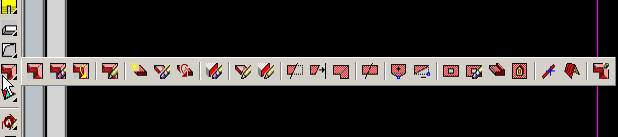

Obrázek 10-1: Nástroj modulů – Schodiště Obrázek 10-1: Nástroj modulů – Schodiště

Případně použijte Paletu nástrojů viz. obr. 10-2 (stejně jako v případě Stěn, Dveří a Oken ).

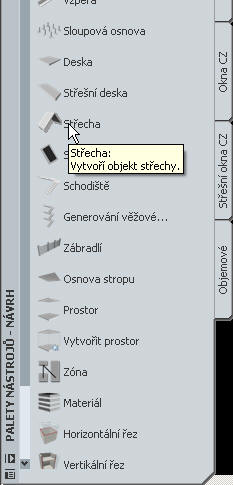

Obrázek 10-2: Paleta nástrojů – Střecha Obrázek 10-2: Paleta nástrojů – Střecha

V Paletě vlastností pak definujete parametry Střechy viz. obr. 10-3.

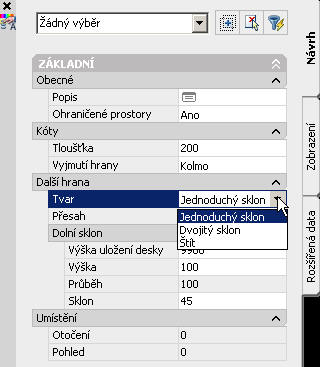

Obrázek 10-3: Paleta vlastností – Střecha Obrázek 10-3: Paleta vlastností – Střecha


V okýnku vyberte Tvar: Jednoduchý sklon, Dvojitý sklon, nebo Štít dále vložte absolutní Výšku uložení střešní desky viz. obr.10-3

Další parametry k nastavení vidíte na obrázku 10-3

Klikněte do půdorysu a zadejte počáteční bod 1 a další bod 2, čímž nadefinujete okapní hranu viz. obr.10-4. V  Paletě vlastností musíte mít v položce Tvar nastaven Jednoduchý sklon viz. obr.10-3.

Pro hranu tvořenou body 2 a 3 viz. obr.10-4 budeme chtít nadefinovat Štít, proto před tím než zadáte bod 3, v  Paletě vlastností v položce Tvar vyberte Štít viz. obr. 10-5.

Tímto způsobem můžete měnit nejen Tvar střechy, ale také hodnotu přesahu (jinou u štítu jinou u okapu).

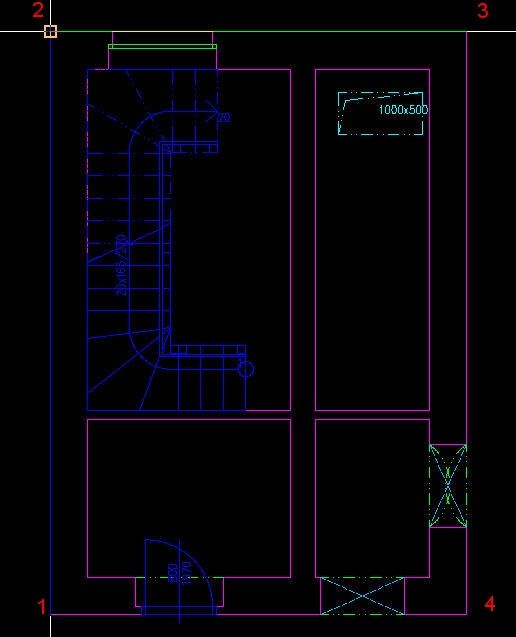

Obrázek 10-4: Výkres – Střecha – Zadání bodů Obrázek 10-4: Výkres – Střecha – Zadání bodů

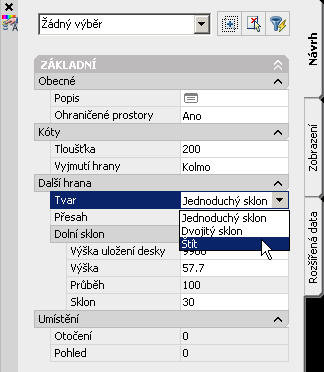

Obrázek 10-5: Paleta vlastností – Střecha – Tvar - Štít Obrázek 10-5: Paleta vlastností – Střecha – Tvar - Štít

Určení Štítu a Přesahu můžete učinit rovněž pomocí klávesových zkratek v příkazovém řádku viz. obr. 10-6 a 10-7.

Obrázek 10-6: Příkazový řádek – Střecha – Bod střechy Obrázek 10-6: Příkazový řádek – Střecha – Bod střechy

Obrázek 10-7: Příkazový řádek – Střecha – Bod střechy - Dotaz Obrázek 10-7: Příkazový řádek – Střecha – Bod střechy - Dotaz

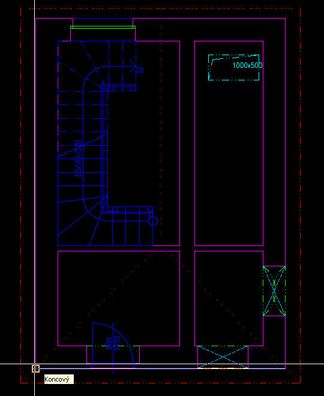

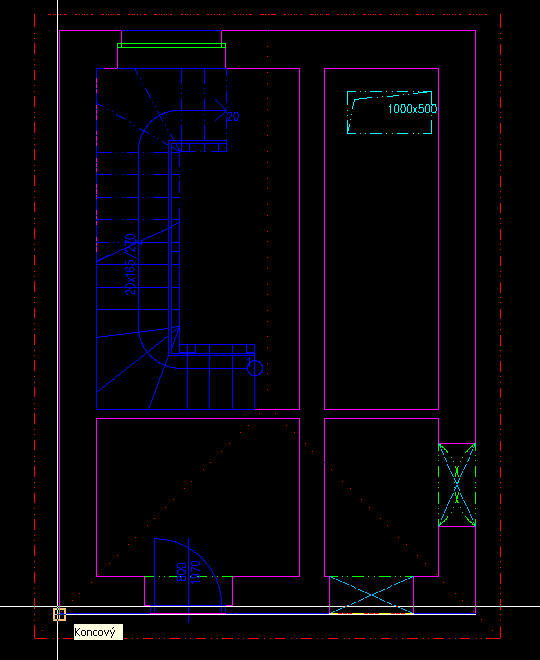

Před zadáním bodu 4 viz. obr. 10-4 přepněte v Paletě vlastností v položce Tvar na Jednoduchý sklon viz. obr.10-8 a zadejte bod 4 viz. obr. 10-9

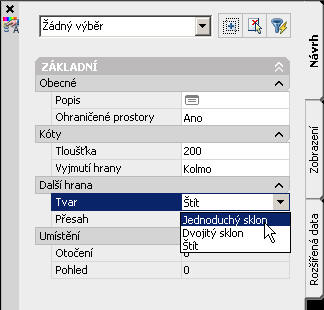

Obrázek 10-8: Paleta vlastností – Střecha – Tvar – Jednoduchý sklon Obrázek 10-8: Paleta vlastností – Střecha – Tvar – Jednoduchý sklon

Obrázek 10-9: Výkres – Střecha – Zadání bodu 4 Obrázek 10-9: Výkres – Střecha – Zadání bodu 4

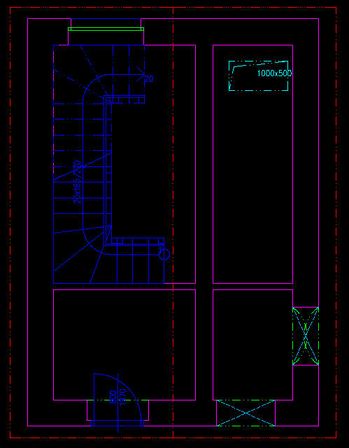

Výsledný tvar v půdoryse je patrný na obrázku 10-10. Pro lepší vizuální kontrolu vložené střechy se přepněte do nějakého izo pohledu a zapněte si stínování viz. obr. 10-11.

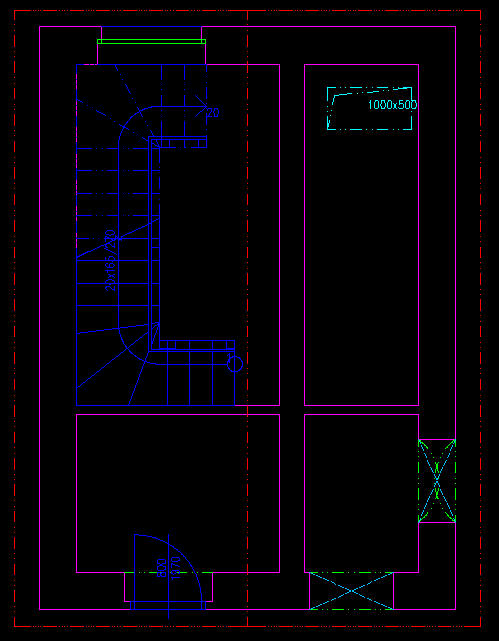

Obrázek 10-10: Výkres – Střecha – Půdorys Obrázek 10-10: Výkres – Střecha – Půdorys

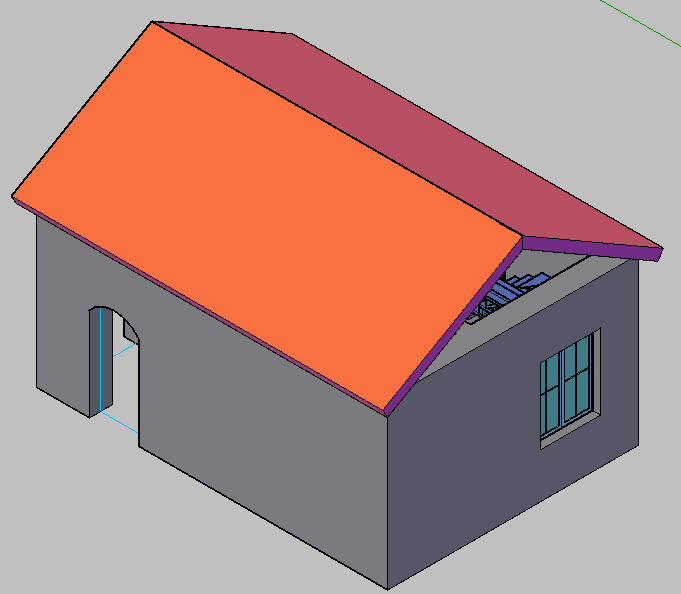

Obrázek 10-11: Výkres – Střecha – Izometrický pohled – Koncepční stínování Obrázek 10-11: Výkres – Střecha – Izometrický pohled – Koncepční stínování

k zamyšlení

Výška uložení střechy je vždy vztažena ke globálnímu souřadnicovému systému výkresu (GSS)!

Změnu výšky střechy je doporučeno provádět změnou vlastnosti střechy (posunete-li střechu výškově pomocí AutoCADu, nezmění se tím tato výška, ale celá střecha se posune a výška uložení potom neodpovídá skutečné výšce).

Přesah je půdorysná vzdálenost, měřená k vnitřní hraně střechy. V půdorysu je však zobrazena vrchní hrana střechy!

Pokud budete chtít vytvořit Mandsardovou střechu použijte Tvar střechy Dvojitý sklon viz. ober. 10-8.

10.2 Vytažení zdí ke střeše

Jak je vidět z obr.10-11 zdivo v podkroví nám přesahuje (nedosahuje) přes (ke) konstrukci střechy. Proto si označte stěnu (v našem případě štítová stěna) kterou chcete vytáhnout (ořezat) a z kontextové nabídky vyberte: Linie střechy/Podlaží – Úprava horní hrany… viz. obr.10-12

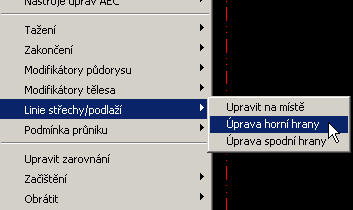

Obrázek 10-12: Kontextová nabídka Obrázek 10-12: Kontextová nabídka

Sledujte výzvy v příkazovém řádku – zadejte: A =Automatické promítání viz. obr.10-13 a na výzvu Vyberte entity – vyberte střechu (střešní desku) ke které chcete zeď vytáhnout (ořezat) viz. obr.10-14

Obrázek 10-13: Příkazový řádek – Automatické promítání Obrázek 10-13: Příkazový řádek – Automatické promítání

Obrázek 10-14: Příkazový řádek – Automatické promítání – Výběr objektů Obrázek 10-14: Příkazový řádek – Automatické promítání – Výběr objektů

Úprava v půdoryse se projeví jak je patrno na obr. 10-15. Pro lepší vizuální kontrolu se přepněte do nějakého izo pohledu a zapněte si stínování viz. obr. 10-16.

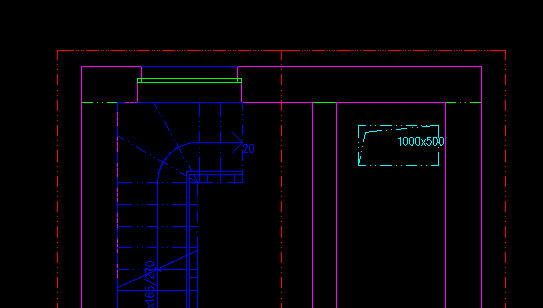

Obrázek 10-15: Výkres – Střecha – Půdorys – Úprava štítové stěny Obrázek 10-15: Výkres – Střecha – Půdorys – Úprava štítové stěny

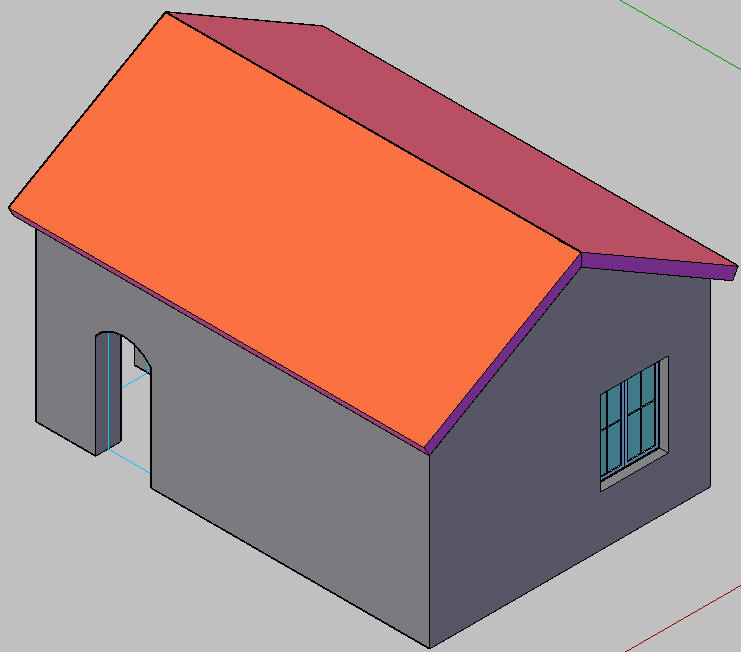

Obrázek 10-16: Výkres – Střecha – Izometrický pohled – Koncepční stínování popis obrazku

průvodce studia

Dotažení a ořezání stěn doporučuji provést před tím než střechu převedete na Střešní desky viz. níže.

Totéž se týká změny tloušťky střechy (hran střechy apod.) – je jednodušší změnit globálně tloušťku celé střechy než po převedení na střešní desky měnit každou desku zvlášť.

10.3 Střešní desky

Jak bylo řečeno v Průvodci studiem výše Střešní desky nám umožňují provádět detailnější Úpravy jako jsou Úprava hran, zobrazení římsy, protažení ploch, otvory.

Pokud již máte vynesený základní tvar střechy - označte střechu a z místní nabídky vyberte položku Převéstna střešní desky viz. obr.10-17

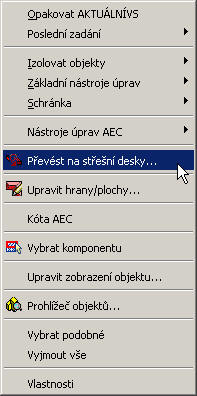

Obrázek 10-17: Místní nabídka – Převést na střešní desky Obrázek 10-17: Místní nabídka – Převést na střešní desky


Sledujte výzvy v dialogu viz. obr.10-18. Pokud zatrhnete Odstranit geometrii rozvržení dojde k vymazání zobrazení Střechy a budou zobrazeny pouze jednotliví Střešní desky. Ponechte výchozí styl Standard.

Obrázek 10-18: Dialog – Převedení na střešní desky Obrázek 10-18: Dialog – Převedení na střešní desky

V  Paletě vlastností, pak můžete definovat parametry nově vzniklých Střešních desek viz. obr. 10-19

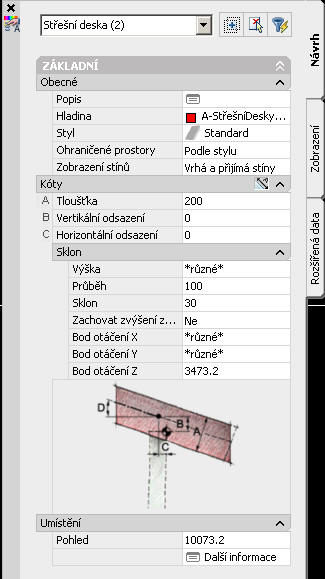

Obrázek 10-19: Paleta vlastností – Převedení na střešní desky – Úprava parametrů Obrázek 10-19: Paleta vlastností – Převedení na střešní desky – Úprava parametrů

10.4 Otvor do střešní desky

Otvor lze vytvořit pouze do Střešní desky a pomocí křivky, kterou definujeme tvar otvoru viz. obr.10-20

Otvorem lze vytvářet v šikmých střechách zářezu pro balkony, lodžie apod.

Podle obr. 10-20 vytvořte pomocí příkazu Křivka tvar otvoru

Obrázek 10-20: Výkres – Křivka – Vytvoření tvaru díry Obrázek 10-20: Výkres – Křivka – Vytvoření tvaru díry


Vyberte střešní segment a z místní nabídky zvolte Díra– Přidat viz. obr.10-21

Sledujte výzvy v příkazovém řádku a vyberte uzavřenou křivku a potvrďte vymazat: NE – křivku ještě můžete využít pro vložení stěn lodžie viz. obr. 10-22 a 10-23

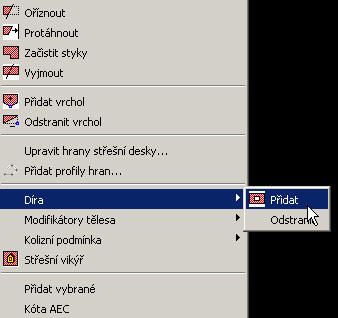

Obrázek 10-21: Kontextová nabídka – Díra - Přidat Obrázek 10-21: Kontextová nabídka – Díra - Přidat

Obrázek 10-22: Příkazový řádek – Výběr křivky Obrázek 10-22: Příkazový řádek – Výběr křivky

Obrázek 10-23: Příkazový řádek – Odstranit geometrii Obrázek 10-23: Příkazový řádek – Odstranit geometrii


Nyní pro otvor nastavíme přesahy.

Označte střešní desku s vloženým otvorem a v místní nabídce vyberte Upravit hrany střešní desky viz. obr.10-24

Ukažte na hrany kterým má být přiřazen přesah a zadejte Enter

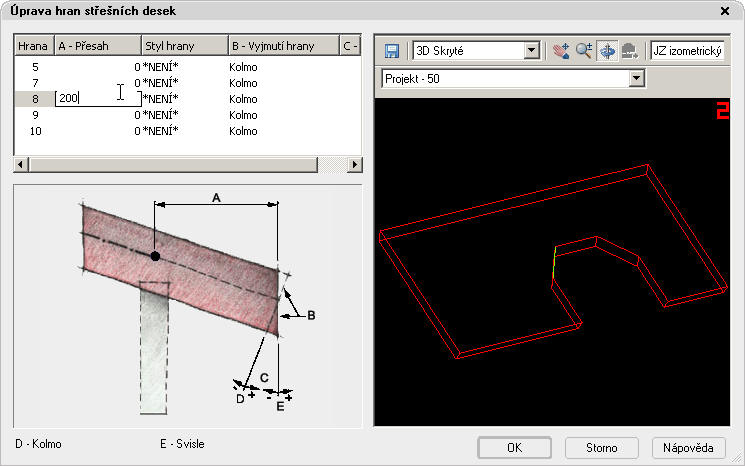

V dialogu vyberte hrany a zadejte přesah 100 mm viz. obr.10-25

Potvrďte OK

Obrázek 10-24: Kontextová nabídka – Upravit hrany střešní desky Obrázek 10-24: Kontextová nabídka – Upravit hrany střešní desky

Obrázek 10-25: Dialog – Úprava hran střešní desky – Zadání přesahů Obrázek 10-25: Dialog – Úprava hran střešní desky – Zadání přesahů

Otvor se v půdoryse se projeví jak je patrno na obr. 10-26. Pro lepší vizuální kontrolu se přepněte do nějakého izo pohledu a zapněte si stínování viz. obr. 10-27.

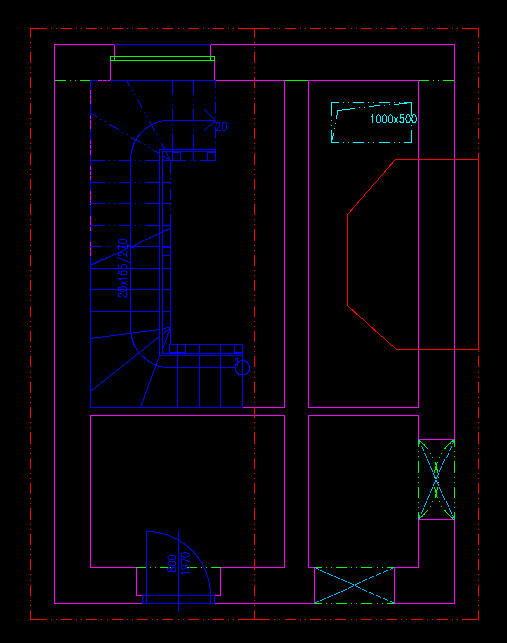

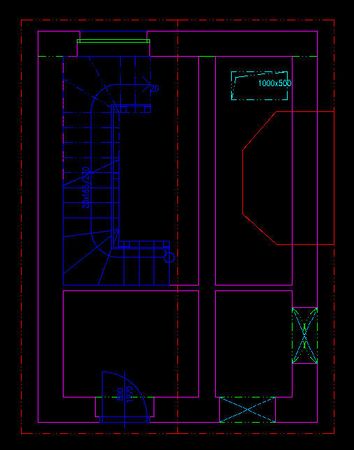

Obrázek 10-26: Výkres – Střecha – Půdorys – Otvor Obrázek 10-26: Výkres – Střecha – Půdorys –Otvor

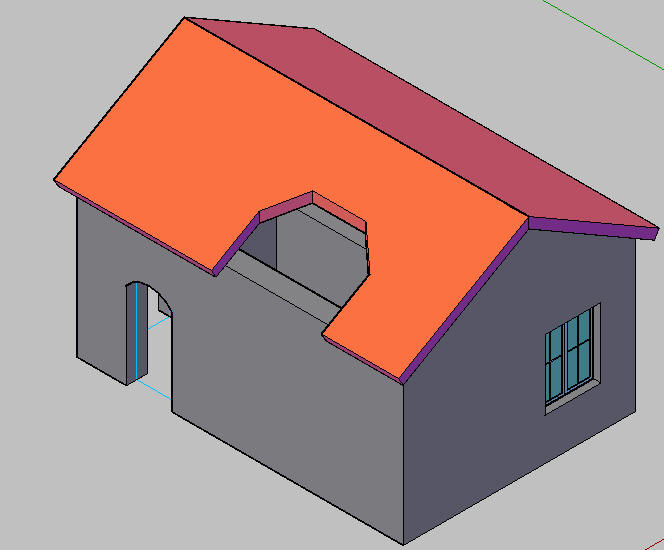

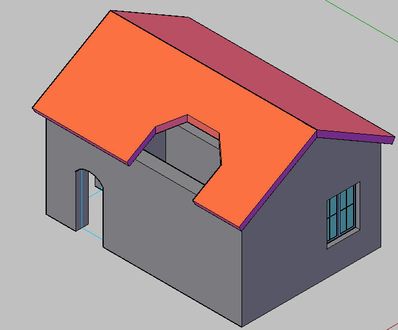

Obrázek 10-27: Výkres – Střecha – Izometrický pohled – Koncepční stínování Obrázek 10-27: Výkres – Střecha – Izometrický pohled – Koncepční stínování

10.5 Vikýře

Příkaz Vikýře slouží k rychlému vytváření vybraných nejčastěji používaných tvarů vikýřů. Výsledný vikýř je sestaven ze stěn a střešních desek samotného ADT. CADKON DT nezavádí nové objekty ani vazby mezi nimi a proto jsou následné editace vikýřů možné i jen prostřednictvím ADT a AutoCADu.

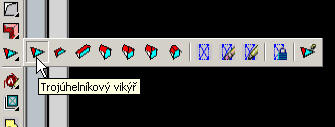

Vikýře naleznete v  Nástrojích modulů –Trojúhelníkový vikýř (hned pod nabídkou Přidat střechu) viz. obr.10-28

Obrázek 10-28: Nástroj modulů – Trojúhelníkový vikýř Obrázek 10-28: Nástroj modulů – Trojúhelníkový vikýř


Pro zadání Vikýře je zapotřebí znát jeho přesnou polohu v půdoryse.

Výzvy v příkazovém řádku Vás povedou zadáním polohy Vikýře viz. obr. 10-29

Obrázek 10-29: Příkazový řádek – Výběr střešní desky Obrázek 10-29: Příkazový řádek – Výběr střešní desky


Po výběru střechy a zadání dvou bodu (čelo vikýře) vikýře se Vám zobrazí dialog pro zadávání různých parametrů vikýře viz. obr.10-30

Nastavením zámku zvolte, který parametr chcete zadávat (odemknout) a který dopočítat (zamknout) viz. obr.10-30

Pokud je označeno, se změnou výškových parametrů se nemění tvar vikýře, ale vikýř se posune po střeše (čelo vikýře – zadané půdorysné body – se mohou pohybovat ve směru kolmém na okapovou hranu střechy).

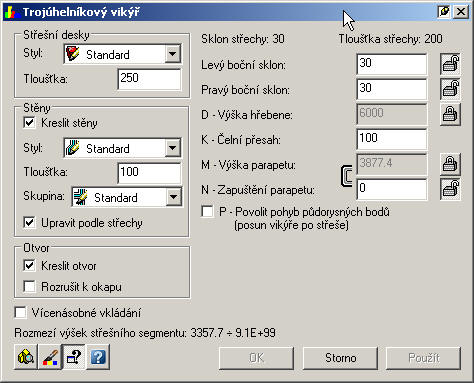

Obrázek 10-30: Dialog – TrojÚhelníkový vikýř Obrázek 10-30: Dialog – TrojÚhelníkový vikýř

Spolu s dialogem se Vám také zobrazí Obrazová nápověda pro snazší orientaci viz. obr.10-31

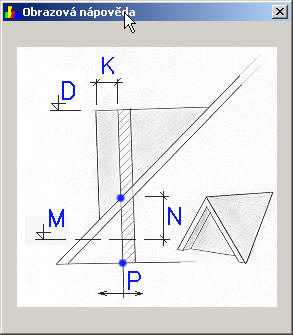

Obrázek 10-31: Obrazová nápověda - TrojÚhelníkový vikýř Obrázek 10-31: Obrazová nápověda - TrojÚhelníkový vikýř

Otvor se v půdoryse se projeví jak je patrno na obr. 10-32.

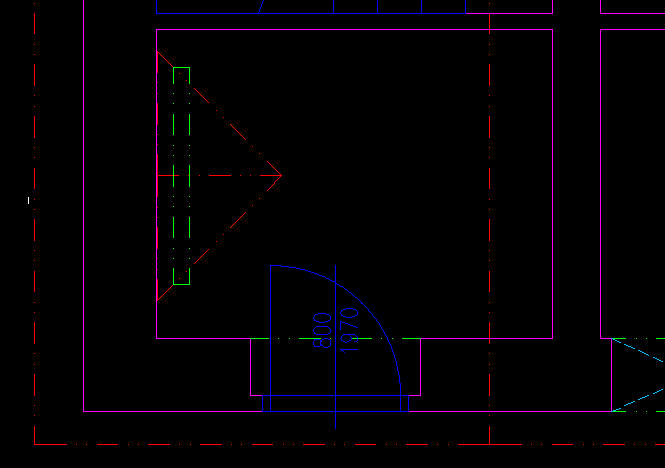

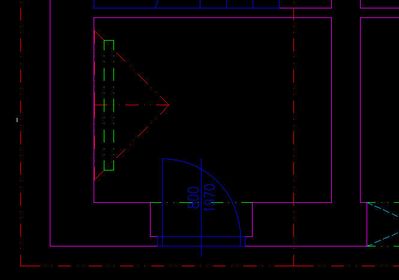

Obrázek 10-32: Výkres – Střecha – Půdorys – Vikýř Obrázek 10-32: Výkres – Střecha – Půdorys – Vikýř

10.6 Střešní okna

Střešní okna naleznete po rozbalení nabídky Vikýře viz. obr.10-33

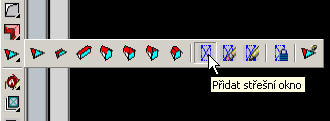

Obrázek 10-33: Nástroj modulů – Přidat střešní okno Obrázek 10-33: Nástroj modulů – Přidat střešní okno

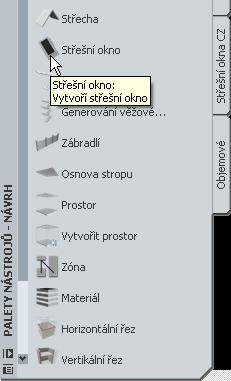

Případně použijte Paletu nástrojů viz. obr. 10-34, kde jsou přehledným a názorným způsobem zobrazeny AEC objekty, které si můžete vybrat z bohaté knihovny prvků.

Obrázek 10-34: Paleta nástrojů – Střešní okno – Projekt Obrázek 10-34: Paleta nástrojů – Střešní okno – Projekt

Pro podrobnější specifikaci vyberte záložku Střešní okna CZ – což je předdefinovaná knihovna stylů stěn viz. obr. 10 35.

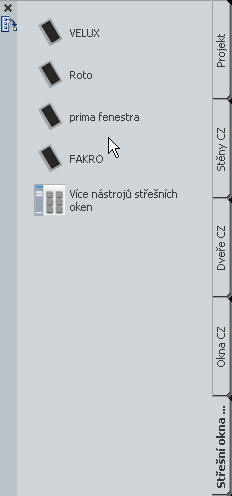

Obrázek 10-35: Paleta nástrojů – Střešní okna CZ Obrázek 10-35: Paleta nástrojů – Střešní okna CZ


Pomocí příkazu Přidat střešní okno vložíte do vybrané střechy Střešní okno buď z předem připravené knihovny (stylů střešních oken), nebo vlastních rozměrů. Vložené okno můžete upravovat, a to jak jeho polohu či rozměry.

Střešní okno je vlastní objekt vytvořený v rámci CADKONu-DT. Způsob jeho kreslení a ovládání je shodný s ovládáním ostatních objektů ADT (pokud máte jen ADT musíte si stáhnout a nainstalovat Object enabler, který umožní editaci prvků vytvořených CADKONem v ADT)

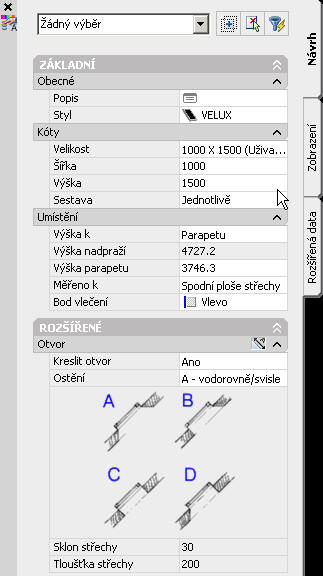

Parametry Střešního okna můžete definovat v  Paletě vlastností viz. obr.10-36

Obrázek 10-36: Paleta vlastností – Střešní okna – Zadání parametrů Obrázek 10-36: Paleta vlastností – Střešní okna – Zadání parametrů


V okně Styl si zvolíte Styl okna viz. obr.10-36

Výška : Výšku okna odečtete z výkresu nebo zadáte hodnotu. Pokud zadáme výšku hodnotou, je okno při vlečení po střešních plochách na modelu zobrazováno pouze k odpovídající výšce.

Výšku okna můžete měřit k  Parapetu nebo k Nadpraží (tak jak tomu bylo o běžných oken) viz. obr.10-36

Sestava: Jednotlivě– okno můžete vložit jednotlivě nebo v sestavě, jejíž nabídka odpovídá doporučení od výrobce viz. obr.10-36

Bod Vlečení – můžete ovlivnit polohu vkládacího bodu vůči oknu viz. obr.10-36

Velikost – buď si vyberete z roletky standardní rozměry dle výrobce, nebo zadáte do políček Šířka a Výška vlastní hodnoty viz. obr.10-36

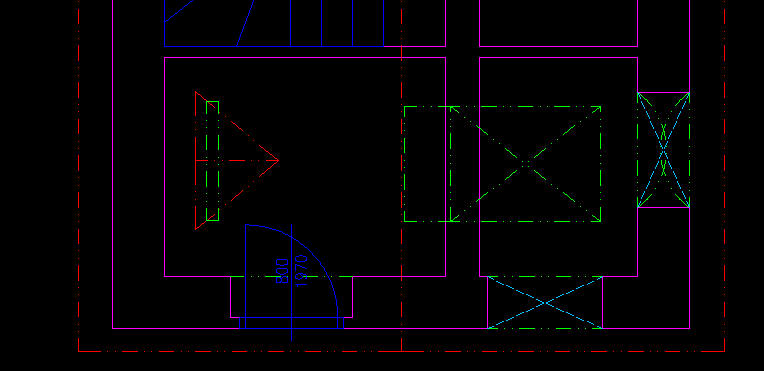

Zobrazení v půdoryse je dle ČSN a odpovídá mezinárodním standardům viz. obr.10-37

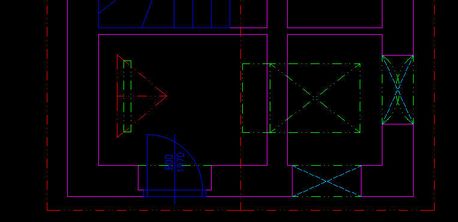

Obrázek 10-37: Výkres – Střecha – Půdorys – Střešní okno Obrázek 10-37: Výkres – Střecha – Půdorys – Střešní okno

shrnutí kapitoly

  1. V této kapitole jste získali dovednost vložit střechu rozličného tvaru.
  2. Umíte taky střechu editovat a vytvářet vlastní Úpravystřechy.
  3. Vikýře různých tvarů, nebo střešní okna – to jsou objekty které rovněž umíte do střechy vkládat.
