1 SEZNÁMENÍ S ArchiCADem 11

Rychlý náhled do kapitoly 1

V první kapitole se seznámíte s filozofií ArchiCADu, jeho pracovním prostředím, úpravou pracovního prostředí, paletkami a nástroji, editacemi, základními povely a operacemi, 3D prostředím, knihovnami, nastavením voleb a předvoleb, organizací pracovních vrstev a pohledy.

Cíle kapitoly 1

  1. Naučíte se otevírat ArchiCAD
  2. Pochopíte princip ArchiCADu a jeho koncepce virtuální budovy
  3. Naučíte se orientovat v pracovní ploše ArchiCADu a jeho základních oknech: Okno půdorysu, Okno         pohledu, Okno 3D
  4. Naučíte se účelně nastavit pracovní plochu
  5. Seznámíte se s hlavními paletkami a nástroji ArchiCADu
  6. Naučíte se orientovat v 3D prostředí
  7. Naučíte se nastavit volby a předvolby pro kreslení
  8. Seznámíte se základní návyky v používáni myši a základních tlačítek klávesnic

doporučení

Není třeba, abyste po prostudování Kapitoly 1 měli „ve všem“ jasno a uměli se pohybovat v prostředí ArchiCADu jako doma. Spíše se snažte pochopit filozofii projektování v prostoru a logiku ovládání programu. Ke všem zásadním bodům se budete vracet v každé následující kapitole vícekrát již při praktickém využívání ArchiCADu v projekčním procesu. Při navrhování jakéhokoliv objektu máte prostorovou vizi. ArchiCAD vám pomůže tuto vizi v průběhu práce upřesnit a vymodelovat a bude skvělým prostředníkem mezi vámi, jako nositelem vize a „divákem“, který tak získá všechny možné informace před realizací objektu.


čas potřebný ke studiu

Kapitola 1 bude časově náročná a je jí třeba rozvrhnou do tří dvouhodinových lekcí..


1.1 ZAČÍNÁME S ARCHICADEM

1.1.1 - OTEVŘENÍ PROGRAMU


V prostředí Windows ArchiCAD otevřete přes Start – Programy – ArchiCAD nebo dvojitým kliknutím levého tlačítka myši na ikonu ArchiCADu, který je umístěn na ploše vašeho počítače. (Obr.1.1-001)

obr. 1.1-001 Obr. 1.1-001


Po úvodní stránce se otevře dialogové okno Spustit ArchiCAD a vy zvolíte Vytvořit nový projekt

(Obr.1.1-002),

obr. 1.1-002 Obr. 1.1-002


Použít šablonu a potvrdíte Další . Na monitoru se objeví Okno půdorysu s Plovoucími paletkami. Když nemáte čerstvě ArchiCAD nainstalován a abyste měli jistotu správného nastavení stiskněte klávesu Alt kurzorem označte v menu Soubor a v roletovém okně Nový a nulovat . Znovu se vám otevře pracovní plocha ArchiCADu v nastavení od výrobce.

Obr. 1.1-003 Obr. 1.1-003

Důležité!

Co dělat když se na monitoru objeví dialogové okno Správce knihoven….Správce knihoven se ptá, kde jsou umístěny knihovny objektů ArchiCADu. Knihovní objekty a prvky jsou v samostatné složce pod názvem Knihovna ArchiCADu 11, která obsahuje objekty zařizovacích předmětů (např.sanitární předměty, nábytek, konstrukční prvky, svítidla, atd.), okna a dveře a jiné, které jsou potřebné pro vypracování prostorového modelu stavebního objektu. Při otevření souboru ArchiCAD automaticky přiřazuje Knihovnu ArchiCADu 11 k souboru, ale může se vám stát, zvláště když někdo před vámi s ArchiCADem pracoval s jinou knihovnou, že se Knihovna ArchiCADu 11 nenačte a na monitoru se proto objeví dialogové okno Správce knihoven…Pak musíte v levé části okna Správce knihoven najít složku Knihovna ArchiCADu 11, označit ji a kliknout na tlačítko Přidat (Obr.1.1-004)

Obr. 1.1-004 Obr. 1.1-004

a pak kliknout na tlačítko Hotovo. Tímto způsobem si budete v průběhu práce na projektu přidávat i jiné knihovny, třeba knihovnu střešních oken Velux nebo cihelných výrobků Porotherm.

1.1.2 PRACOVNÍ PLOCHA


Když se podíváte na monitor po otevření nového souboru ArchiCADu, vidíte že pracovní plocha je určitým způsobem organizovaná

Obr. 1.1-005 Obr. 1.1-005

Zcela nahoře je Menu, pod ním je Nástrojová lišta, která obsahuje nejvíce používané nástroje a pak je již Pracovní plocha. Dominantní místo je rezervováno pro Okno půdorysu .

  • OKNO PŮDORYSU je v podstatě nekonečná plocha kreslícího prkna, ovšem s tím rozdílem, že nejenom zobrazuje projekt jako tradiční výkresy půdorysu, ale slouží zároveň k vytváření modelu objektu v půdorysném pohledu. Okno půdorysu je základním pracovním prostředím, ve kterém strávíte nejvíce času a které je interaktivně propojeno s dalšími okny. Všimněte si, že nad Menu je modré pole s názvem souboru (v našem případě Beze jména – Graphisoft ArchiCAD 11 – (Beze jména/0.podlaží). V Okně půdorysu se budete moci přesouvat z podlaží do podlaží. Ve spodní části Okna půdorysu je lišta (Obr.1.1-006),

    Obr. 1.1-006 Obr. 1.1-006

    jejíž součásti jsou rychle přístupné nástroje k rychlé úpravě okna. Zleva doprava: 1 - Navigátor, po kliknutí myší na tuto ikonu se zavře nebo otevře paletka Navigátoru, která je standardně na pravé straně pracovní plochy a slouží k rychlému pohybu mezi jednotlivými okny a pohledy virtuální budovy, 2 - Náhled navigátora, po kliknutí myší na tuto ikonu se zavře nebo otevře Náhled navigátoru, který je standardně pod paletkou navigátora a usnadňuje nalezení a přibližení určitých částí projektu, 3 – Rychlé volby, po kliknutí myší na tuto ikonu se zavře nebo otevře paletka Rychlé volby, která je standardně pod paletkou navigátora a usnadňuje uložení aktivních pohledů na projekt, 4 - Aktuální měřítko, po kliknutí myší na tuto ikonu se rozevře okno, ve kterém můžete nastavit měřítko jaké potřebujete, 5 – Zvětšení, kdy 100 % je skutečná velikost, 6 – Možnosti zvětšení s nabídkou po kliknutí, 7 – Zvětšení pomocí myši, 8 – Přiblížit – přiblížíte si označenou část projektu, 9 – Oddálit – oddálite si pohled na projekt, 10 – Posunout – posunuje pracovní plochu v rámci okna, 11 – Vsadit na obrazovku – vsadí na obrazovku celý projekt, 12 – K předchozímu zvětšení – vrátí se k pohledu v oknu, který byl před aktuálním, 13 – K dalšímu zvětšení – vrátí pohled zpět, 14 – Posuvník – posunuje pracovní plochu vodorovným směrem.

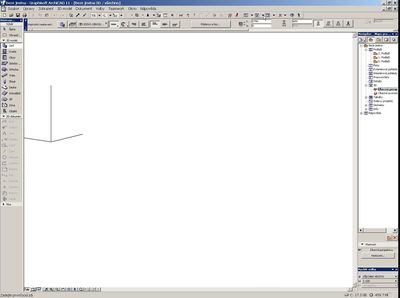

  • OKNO 3D je interaktivní okno, které slouží k trojrozměrnému zobrazení projektu. Po aktivaci tohoto okna (třeba pomocí ikony 3D okno v Nástrojové liště nebo stisknutím klávesy F3)

    Obr. 1.1-007 Obr. 1.1-007

    uvidíte perspektivní pohled, axonometrický pohled nebo lineární pohled na právě projektovaný objekt. Bude vám sloužit pro prostorovou kontrolu projektu a interaktivně v něm budete moci provádět změny dle potřeby. Pomocí něj budete moci editovat pohledy třeba v režimech Blok, Čárový model, Viditelné hrany, Stínovaný model a pomocí něj budete nastavovat typ pohledu pro finální fotorealistické zobrazení projektu. V  dolní části má lištu s rychle přístupnými nástroji jako Okno půdorysu, ale v jiném rozsahu, např. s nástrojem Orbit, Prozkoumat.

  • OKNO POHLEDU je okno které můžete aktivovat až po použití Nástroje Exteriérový nebo Interiérový pohled. Tento nástroj slouží k vygenerování nekonečného množství pohledů projektu. Okno pohledů je rovněž interaktivně propojeno s  Oknem 3D a Oknem půdorysu a lze v něm dělat úpravy a změny dle potřeby. Zároveň se v něm dají použít i 2D kreslící nástroje na dokončení výkresu a samostatně je ukládat. V  dolní části má lištu s rychle přístupnými nástroji jako Okno půdorysu .

  • OKNO ŘEZU je okno které můžete aktivovat až po použití Nástroje Řez. Tento nástroj slouží k vygenerování nekonečného množství řezů projektu. Okno řezu je rovněž interaktivně propojeno s  Oknem 3D a Oknem půdorysu a lze v něm dělat úpravy a změny dle potřeby. Zároveň se v něm dají použít i 2D kreslící nástroje na dokončení výkresu a samostatně je ukládat. V  dolní části má lištu s rychle přístupnými nástroji jako Okno půdorysu .

1.1.3 HLAVNÍ PALETKY

Dvě hlavní paletky jsou účelně rozmístěny kolem pracovního okna (viz Obr.1.1-005 ). Ostatní pomocné paletky jsou skryté. Všechny paletky jsou opatřeny modrou lištou, kterou lze kurzorem uchopit (kurzor umístíte na modrou lištu, zmáčknete levé tlačítko a podržíte) a posunout na příhodné místo, je-li to potřeba. Je také možné paletky přidávat tak, že kliknete v menu na Okno – Paletky

Obr. 1.1-008 Obr. 1.1-008


Tím získáte přímý přístup ke všem paletkám a rámečkům.

  • NÁSTROJOVÁ PALETKA je v ArchiCADu základní paletkou, ve které jsou umístěny všechny základní nástroje pro tvorbu projektu: Nástroje výběrové (Šipka, Ohraničení), nástroje 3D modelu (Zeď, Dveře, Okno, Střešní okno, Střecha, Trám, Sloup, Deska, Schodiště, Síť, Zóna, Objekt), nástroje 2D (Kóta, Výšková (Úrovňová) kóta, Text, Popiska, Výplň, Čára, Oblouk, Lomená čára, Kresba, Řez, Exteriérový pohled, Interiérový pohled, Pracovní list, Detail), nástroje více (Konec zdi, Rohové okno, Lampa, Radiální kóta, Úhlová kóta, Křivka, Aktivní bod, Obrázek, Kamera) (Obr.1.1-009).

    Obr. 1.1-009 Obr. 1.1-009

    Každý nástroj má možnost samostatného nastavení buď 2xklik na ikonu nástroje v Nástrojové paletce nebo si všimněte, že po označení nástroje v Nástrojové paletce se v Info paletce rozvine několik tlačítek právě pro ten aktivní nástroj (s výjimkou Nástroje Šipka, kde není co nastavovat).

  • INFO (Informační) PALETKA umožňuje nastavení a rychlý přístup k nejdůležitějším parametrům nástrojů, které jsou v tom momentě aktivní, tedy označené v Nástrojové paletce (Obr.1.1-010).

    Obr. 1.1-010 Obr. 1.1-010

    Přesunete-li kurzor na položku v Info paletce, zobrazí se nápověda, která ikonu popisuje. Obsah Info paletky můžete prohlížet pomocí myši s kolečkem.

  • SOUŘADNICOVÁ PALETKA není standardně aktivní. Ti co jsou zvyklí s ní pracovat ze starších verzí (ArchiCAD 9 a níž) ji mohou aktivovat v Menu – Okno – Paletky – Souřadnice (Obr.1.1-011).

    Obr. 1.1-011 Obr. 1.1-011

    Souřadnicovou paletku pak přesuňte do spodní lišty (Obr.1.1-012).

    Obr. 1.1-012 Obr. 1.1-012

    Paletka zobrazuje umístění kurzoru na ploše ve vztahu k projektovému počátku. Pomocí Souřadnicové paletky jste schopni naprosto přesně zadávat polohu a rozměry jednotlivých Nástrojů. První ikonkou je Uživatelský počátek. Jedno kliknutí levým tlačítkem myši na tuto ikonu a kliknutí kdekoliv na plochu přenese souřadnicovou nulu pro usnadnění vynášení. 2xklik na tuto ikonu vždy vrátí Uživatelský počátek do Projektového počátku. Pak jsou důležitá políčka X a Y souřadnice a před nimi trojúhelník je přepínač mezi Absolutními a Relativními vzdálenostmi. Pak jsou políčka poloměru a úhlu a opět před nimi je přepínač mezi Absolutními a Relativními vzdálenostmi. Před výškovou souřadnicí Z   je ještě tlačítko přitažlivosti, které po rozkliknutí nabízí Bez přitažlivosti, přitažlivost k Desce, ke Střeše a k Síti. Tímto tlačítkem můžeme umísťovat různé prvky do výšky Desky, Střechy, Sítě aniž bychom znali jejich skutečnou výšku v tom konkrétním bodě.

  • ŘÍDÍCÍ PALETKA není standardně aktivní. Ti co jsou zvyklí s ní pracovat ze starších verzí (ArchiCAD 9 a níž) ji mohou aktivovat v Menu – Okno – Paletky – Řídící rámeček (Obr.1.1-013).

    Obr. 1.1-013 Obr. 1.1-013

    Řídící paletku pak přesuňte do spodní lišty (Obr.1.1-014). Obsahuje ikonu relativních konstrukčních metod, které umožňují kreslit kolmice a rovnoběžky, dělit úhly, dělit prvky, provádět posuny, atd. Zároveň ruší nebo potvrzuje rozdělané operace.

1.1.4 MENU A LIŠTY

Menu je umístěna úplně nahoře a pod ním je Nástrojová lišta. Stavový (informační) řádek je úplně dole. Přes menu se dostanete k potřebným operacím při projektování. Pro urychlení je možno zadat Zkrácené menu 1xklik pravým tlačítkem myši na plochu pracovního okna. 1xklik pravým tlačítkem na Nástrojovou lištu a otevřete dialog pro otevření či zavření Nástrojové a Stavové lišty a pro úpravu Nástrojové lišty – v ní můžete přidávat a ubírat položky dle vašich potřeb. Ke všem lištám se dostanete při cvičení praktických projekčních úkolů. Blíže se teď seznámíte pouze s MENU:


  • SOUBOR obsahuje podobné operace jako Word (Obr.1.1-015).

    Obr. 1.1-015 Obr. 1.1-015

    Zde jsou obsaženy operace otevření, zavření a uložení souboru, publikace projektu, operace týkající se knihovních prvků, nastavení plotrů a tiskáren a vlastní tisk a ukončení ArchiCADu.

  • ÚPRAVY (Obr.1.1-016)

    Obr. 1.1-016 Obr. 1.1-016

    obsahují většinou povely, které se zaktivují až po označení nějakého prvku, protože jen s označeným (aktivním) prvkem lze úpravy provést.

  • ZOBRAZENÍ (Obr.1.1-017)

    Obr. 1.1-017 Obr. 1.1-017

    obsahuje operace, které nás orientují v dokumentaci, umožňují aktivovat či deaktivovat pomocné kreslící prostředky a nastavit pohledy ve 3D okně. Názvy operací jsou dostatečně ilustrativní.

  • 3D MODEL (Obr.1.1-018)

    Obr. 1.1-018 Obr. 1.1-018

    doplňuje možnosti virtuální budovy o další doplňkové operace a nastavuje podlaží.

  • DOKUMENT (Obr.1.1-019)

    Obr. 1.1-019 Obr. 1.1-019

    umožňuje orientaci ve 2D výstupu, nastavuje možnosti modelového pohledu, nastavuje možnosti vizualizace (rendrování) a publikování dokumentace.

  • VOLBY (Obr.1.1-020)

    Obr. 1.1-020 Obr. 1.1-020

    umožní vytvoření vlastních předvoleb, vlastního pracovního prostředí, rozšíření nabídky materiálů, čar, výplní, atd.

  • TEAMWORK (Obr.1.1-021)

    Obr. 1.1-021 Obr. 1.1-021

    umožňuje pracovat na jednom projektu ve skupině (architekt, stavař, specialisté)

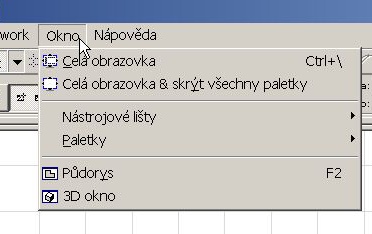

  • OKNA (Obr.1.1-022)

    Obr. 1.1-022 Obr. 1.1-022

    umožňuje přechody mezi jednotlivými okny, nastavení a otevření nástrojových lišt a paletek.

  • NÁPOVĚDA (Obr.1.1-023)

    Obr. 1.1-023 Obr. 1.1-023

    vám umožní se lépe orientovat při práci s ArchiCADem. Pozorně si prostudujte zvláště pdf soubory: Začínáme s programem ArchiCAD 11 a Referenční příručka ArchiCADu 11.

ZAPAMATUJTE SI


Kliknutím pravého tlačítka myši na rozhraní vyvoláte (Obr.1.1-024)

Obr. 1.1-024 Obr. 1.1-024

nápovědu (Obr.1.1-025)

Obr. 1.1-025 Obr. 1.1-025

nebo možnost nastavení! (Obr.1.1-026)

Obr. 1.1-026 Obr. 1.1-026

PŘESTÁVKA

Budu jenom rád, když si dáte přestávku aspoň 10 minut a nehrajte si s počítačem, taky si rád odpočine.

1.2 NASTAVENÍ PROJEKTU

Před započetím práce na projektu je možné nastavit předvolby a pracovní prostředí pro vzhled i kreslení. Soubor ArchiCADu, který jste otevřeli pomocí Alt Soubor – Nová a Nulovat, má základní nastavení, které je univerzální a většinou vám všem bude vyhovovat. Leč půvab ArchiCADu je ten, že se vám beze zbytku dokáže přizpůsobit, a že dokáže podpořit vaší individualitu. Proto se u této problematiky zastavíme.



1.2.1 PŘEDVOLBY PROJEKTU

K nastavení Předvoleb projektu se dostanete rozkliknutím menu Volby – Předvolby projektu (Obr.1.2-001)

Obr. 1.2-001 Obr. 1.2-001

a jako první si nastavíte Pracovní jednotky (Obr.1.2-002).

Obr. 1.2-002 Obr. 1.2-002

Ten kdo je zvyklý počítat v centimetrech nebo v metrech si změní nastavení Jednotky délky. Nastavení pracovních jednotek se vám pak promítne v Souřadnicové paletce. Klepnete na tlačítko Další a otevřete dialog pro

  • KÓTY (Obr.1.2-003),

    Obr. 1.2-003 Obr. 1.2-003

    kde jsou správně nastaveny jednotky dle našich norem. Klepnete na Další a otevřete dialog pro

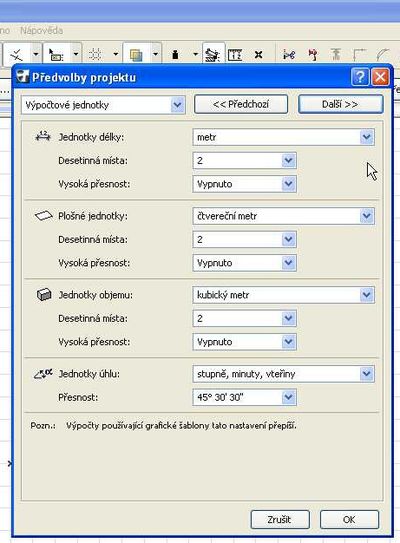

  • VÝPOČTOVÉ JEDNOTKY (Obr.1.2-004)

    Obr. 1.2-004 Obr. 1.2-004

    u kterých asi také není co měnit, ale když budete chtít můžete kdykoliv i v průběhu prací na projektu. Další vás dovede k dialogu pro

  • KONSTRUKČNÍ PRVKY (Obr.1.2-005).

    Obr. 1.2-005 Obr. 1.2-005

    Zde jsou nastaveny čárové zobrazení některých konstrukcí v nižším nebo ve vyšším podlaží a zároveň doporučuji nastavit priority 3D průniků Všechny zdi versus trámy na střed, aby se pak neobjevili ve 3D zobrazení nečekané otvory. Další

  • ZÓNY (Obr.1.2-006 )

    Obr. 1.2-006 Obr. 1.2-006

    má souvislost s výpočtem ploch místností. Další

  • VÝKRESY (Obr.1.2-007)

    Obr. 1.2-007 Obr. 1.2-007

    nastavení výkresových schémat a vzorových výkresů. Další

  • RŮZNÉ (Obr.1.2-008)

    Obr. 1.2-008 Obr. 1.2-008

1.2.2 MOŽNOSTI POHLEDŮ

Další krok k nastavení projektu je vybrat si Možnosti pohledů. Kliknete na menu Zobrazení – Možnosti pohledů (Obr.1.2-009).

Obr. 1.2-009 Obr. 1.2-009

Doporučuji největší pozornost věnovat položkám Vyčistit průsečíky zdí a trámů a Skutečná tloušťka čar.

  • VYČISTIT PRŮSEČÍKY ZDI A TRÁMŮ. Doporučuji je mít zapnuté, pouze když si nebudete jisti, kde máte u jednotlivých zdí umístěné Řídící (referenční) čáry, přepněte ne NE.

  • SKUTEČNÁ TLOUŠŤKA ČAR. Doporučuji nemít je při práci na projektu zapnuté – lepší orientace a větší rychlost výpočtů. Skutečnou tloušťku používejte pouze při kontrole výstupu a při tisku.



ZAPAMATUJTE SI

Toto vše však budete mít automaticky navolené v nastaveném pracovním prostředí, v kombinaci vrstev a v navigátoru (vše viz dále)!

1.2.3 SÍŤ A POZADÍ

K nastavení sítě a pozadí se dostanete v menu přes Zobrazení – Volby sítě - Sítě a pozadí (Obr.1.2-010).

Obr. 1.2-010 Obr. 1.2-010

Rozevře se dialogové okno Síť a pozadí (Obr.1.2-011),

Obr. 1.2-011 Obr. 1.2-011

ve kterém si můžete síť i pozadí nastavit dle svých potřeb. Konstrukční síť slouží k lepší orientaci v pracovních oknech, protože nám určuje rámcově měřítko kresby a můžeme si jí stanovit modul objektu. K nastavení tohoto dialogu se vraťte až zvládnete základy ArchiCADu.

ZAPAMATUJTE SI

Zapnete-li záměrně nebo omylem Uchopovací síť v menu Zobrazení – Uchopovací síť (Obr.1.2-012),

Obr. 1.2-012 Obr. 1.2-012

kurzor se bude pohybovat pouze v uzlových bodech sítě. Je to vhodné třeba pro halové objekty s jednoznačně daným modulem. Tuto operaci budete mít povětšinou vypnutou – tak ji vypněte, prosím.


1.2.4 VODÍCÍ ČÁRY

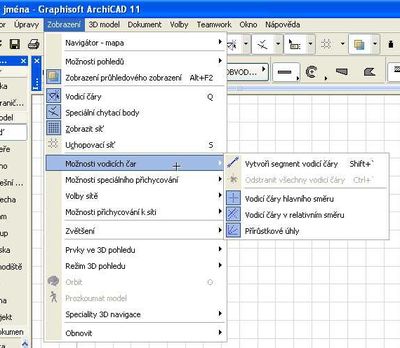

Vodící čáry jsou nový pomocník ArchiCADu od verze ArchiCAD 10 (Obr.1.2-013).

Obr. 1.2-013 Obr. 1.2-013

Doporučuji ponechat nastavení autora.

1.2.5 NASTAVENÍ PODLAŽÍ

K nastavení podlaží se nejlépe dostanete v menu přes 3D Model – Nastavení podlaží (Obr.1.2-014).

Obr. 1.2-014 Obr. 1.2-014

Rozevře se dialog Nastavení podlaží (Obr.1.2-015).

Obr. 1.2-015 Obr. 1.2-015

Je třeba si uvědomit, že ArchiCAD při otevření nového souboru automaticky nastaví podlaží č.0, což je 1.nadzemní podlaží, 1.podzemní podlaží, jinak č.-1 = 1.PP), č.-2 = ZÁKLADY, 2.nadzemní podlaží, jinak č.1 = 2.NP a č.2 = STŘECHA. V  podlaží č.0 = 1.NP začíná práce na projektu. Přenastavit výšky nebo počet podlaží můžete ihned před započetím práce na projektu nebo až v průběhu práce, kdy budete mít vyjasněny vazby mezi jednotlivými podlažími.


1.2.6 NASTAVENÍ VRSTEV

Vrstvy jsou jedny z nejdůležitějších organizačních prvků projektu. V menu Volby –Vrstvy – Atributy prvků – Nastavení vrstev

Obr. 1.2-016 Obr. 1.2-016

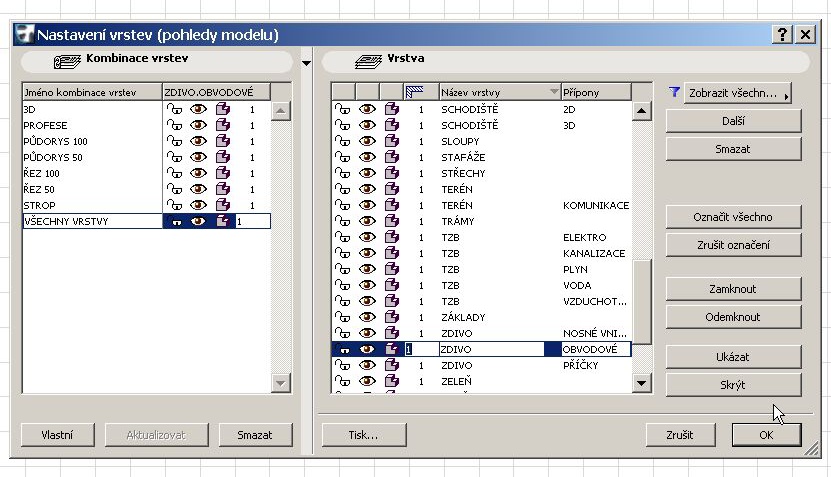

nebo použitím klávesové zkratky Ctrl+L rozevřete dialog Nastavení vrstev (Obr.1.2-017).

Obr. 1.2-017 Obr. 1.2-017

Zde je v podstatě ke každému nástroji nastavena vrstva. To pochopitelně nemusí pro potřeby projektu stačit, protože např.pro Nástroj Zeď budete potřebovat při projektu rekonstrukce vrstvu pro bourané zdivo, atd. V tomto dialogu si můžete kliknutím na tlačítko Další novou vrstvu vytvořit nebo označenou vrstvu naopak vymazat. Na levé straně dialogu jsou předvolené kombinace vrstev. Ty vytvoříte tak, že dejme tomu pro Kombinaci Interiér skryjete všechny vrstvy kromě všech vrstev ZDIVO, NÍBYTEK A ZAŘÍZENÍ, LAMPY A OSVĚTLENÍ, SLOUPY, SANITÁRNÍ VYBAVENÍ, SCHODIŠTĚ, KUCHYŇSKÁ LINKA, atd. Tuto kombinaci přidáte k ostatním. Kombinace vrstev i změny přímo ve vrstvách můžete provést kdykoliv v rozpracovaném projektu.

doporučení

Prozatím se jedná o seznámení nebo spíše o takové „oťukávání“. Možná se vám to zdá nudné, ale je třeba nejdříve se podívat na ono i pod ono, ocenit vizuální kvality a až později a pomalinku chtít vidět (či vědět) víc a víc.


1.3 NASTAVENÍ 3D PROSTŘEDÍ

Před zobrazením projektu v Okně 3D je dobré se seznámit s možnostmi nastavení 3D zobrazení. V menu Zobrazení vyberte Režim 3D pohledu - Nastavení 3D zobrazení (Obr.1.3-001)

Obr. 1.3-001 Obr. 1.3-001

nebo použijte klávesovou zkratku Ctrl+Shift+F3 .


1.3.1 NASTAVENÍ PARALELNÍHO ZOBRAZENÍ

Rozevře se dialog Nastavení paralelního zobrazení (Obr.1.3-002),

Obr. 1.3-002 Obr. 1.3-002

ve kterém si kliknutím na ikonu se symbolem zobrazení můžete vybrat způsob zobrazení. Pro změnu stanoviště kamery (pozorovatele) použijte políčko Azimutu, kde vepište aktuální úhel pohledu nebo prostě znak kamery uchopte kurzorem (kliknout na znak levým tlačítkem myši, tlačítko přidržet a posouvat po kružnici) a přesuňte do polohy, kterou potřebujete. Stejným způsobem si poradíte i s polohou sluníčka. Navíc máte možnost si předvolit zobrazení a nastavit slunce dle aktuálního umístění projektovaného objektu – klikněte na tlačítko Slunce, rozevře se dialog Slunce (Obr.1.3-003),

Obr. 1.3-003 Obr. 1.3-003

ve kterém si můžete vybrat z přednastavených měst, popřípadě nové město nastavit, určíte polohu objektu ke světovým stranám, datum a parametry světla.


1.3.2 NASTAVENÍ PERSPEKTIVY

Pro nastavení perspektivy klikněte na tlačítko Nastavení perspektivy v dialogu Nastavení paralelního zobrazení (Obr.1.3-004).

Obr. 1.3-004 Obr. 1.3-004

Stanoviště pozorovatele i polohu slunce přesunete buď pomocí myši nebo přepisem hodnot v tomu určených políčkách na pravé straně, přitom symboly políček jsou natolik výmluvné, že není třeba popisovat jejich funkci. Může se vám stát, že v políčku nastavování perspektivy na levé straně dialogu nebude umístěn cíl pohledu, který je graficky prezentován kroužkem ani stanoviště pozorovatele. Cíl dostanete do políčka kliknutím na místo v políčku za současného přidržení klávesy Alt. Stanoviště pozorovatele kliknutím za přidržení klávesy Shift. Nastavení potvrdíte OK.


1.3.3 NASTAVENÍ 3D OKNA

Tento dialog vyvoláte v menu Zobrazení - Režim 3D pohledu – Nastavení 3D okna (Obr.1.3-005)

Obr. 1.3-005 Obr. 1.3-005

nebo v Nástrojové liště kliknutím na ikonu Nastavení 3D okna (Obr.1.3-006).

Obr. 1.3-006 Obr. 1.3-006

1.3.4 VÝBĚR ZOBRAZENÝCH PRVKŮ

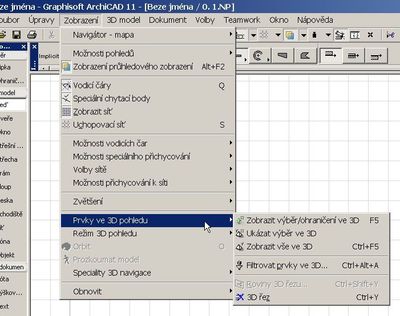

Pro výběr prvků, které chcete zobrazit slouží dialog Výběr zobrazených prvků. K jeho otevření se dostanete přes menu Zobrazení – Prvky ve 3D pohledu (Obr.1.3-007).

Obr. 1.3-007 Obr. 1.3-007

V dialogu Filtrovat prvky ve 3D (Obr.1.3-008)

Obr. 1.3-008 Obr. 1.3-008

si pak můžete zvolt podlaží a prvky, které mají být zobrazeny. Při použití Nástroje ohraničení, kterým si ohraničíte určitý prostor projektu budou zobrazeny prvky buď uvnitř nebo vně.


1.3.5 ZPŮSOBY ZOBRAZENÍ

V menu Zobrazení – Režim 3D pohledu jsou na výběr dva základní způsoby zobrazení OpenGL a Vnitřní 3D engine a k tomu příslušné způsoby zobrazení různých podrobností a kvalit, mezi kterými volíte dle vašich potřeb (Obr.1.3-09).

Obr. 1.3-009 Obr. 1.3-009

1.3.6 FOTOZOBRAZENÍ, PŘELETY, OSLUNĚNÍ

Ve spodní části menu Dokumenty - Vizualizace je pak možnost nastavit fotozobrazení, vyrendrovat nastavené pohledy, vytvořit přelety či studie osvětlení. Tuto část proberete v posledních kapitolách (Obr.1.3-010).

Obr. 1.3-010 Obr. 1.3-010

doporučení

Ke všemu co se v této kapitole dočtete se budete postupně vracet při cvičení na projektu rodinného domku. Vše si ověříte v praxi. Přesto se snažte chaos, který ve vás může tento exkurs vyvolat, zvládnout. Představte si stavbu a projekci pomocí ArchiCADu takto: Všechny stavební prvky a materiály někdo vysypal na jednu hromadu a Váš úkol je jednoduchý: udělat pořádek. Dát všechny prvky a materiály na své místo. Vy prostě budete jenom uklízet, protože víte jak!


UKONČETE PRÁCI S ArchiCADem!

V menu označte kurzorem Soubor – Zavřít (Obr.1.3-011),

Obr. 1.3-011 Obr. 1.3-011

rozevře se samostatné okno Uložit změny, které se vás zeptá zda chcete uložit změny projektu před zavřením (Obr.1.3-012).

Obr. 1.3-012 Obr. 1.3-012

PŘESTÁVKA

Tentokrát na 24 hodin. Prostě zavřete počítač, protože není třeba se informacemi zahltit.


OTEVŘETE ArchiCAD !

Viz podkapitola 1.1.1. (V prostředí Windows ArchiCAD otevřete přes Start – Programy – ArchiCAD nebo dvojitým kliknutím levého tlačítka myši na ikonu ArchiCADu, který je umístěn na ploše vašeho počítače. Po úvodní stránce se otevře dialogové okno Spustit ArchiCAD a vy zvolíte Vytvořit nový projekt, Použít šablonu a potvrdíte Další. Na monitoru se objeví Okno půdorysu s Plovoucími paletkami.)


1.4 NÁSTROJE NÁSTROJOVÉ PALETKY

Jak už víte z podkapitoly 1.1.3 - HLAVNÍ PALETKY je v Nástrojové paletce obsaženo na čtyři skupiny nástrojů: Nástroje výběrové (Šipka, Ohraničení), nástroje 3D modelu (Zeď, Dveře, Okno, Střešní okno, Střecha, Trám, Sloup, Deska, Schodiště, Síť, Zóna, Objekt), nástroje 2D (Kóta, Výšková (Úrovňová) kóta, Text, Popiska, Výplň, Čára, Oblouk, Lomená čára, Kresba, Řez, Exteriérový pohled, Interiérový pohled, Pracovní list, Detail), nástroje více (Konec zdi, Rohové okno, Lampa, Radiální kóta, Úhlová kóta, Křivka, Aktivní bod, Obrázek, Kamera) (Obr.1.4-001).

Obr. 1.4-001 Obr. 1.4-001

V této podkapitole se dovíte o zásadách nastavování jednotlivých nástrojů.

1.4.1 NÁSTROJ ŠIPKA

Nástroj výběru. Nenastavuje se. Slouží pro výběr prvků. Označte pravým tlačítkem myši nástroj a rozklikněte nápovědu „Co je to?“ (Obr.1.4-002)

Obr. 1.4-002 Obr. 1.4-002

a pozorně si ji přečtěte!

1.4.2 NÁSTROJ OHRANIČENÍ

Nástroj výběru. V Info paletce se objeví nastavení výběrových a geometrických metod. Výběrové metody: ohraničení v aktivním podlaží a ohraničení přes všechna podlaží (Obr.1.4-003).

Obr. 1.4-003 Obr. 1.4-003

Ohraničením provedete výřez projektu přesně dle hranic ohraničení.Ohraničení se provádí kliknutím na počáteční bod ohraničení a tažením obdélníka do protějšího bodu a kliknutím.

Označte pravým tlačítkem myši nástroj ohraničení, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.3 NÁSTROJ ZEĎ

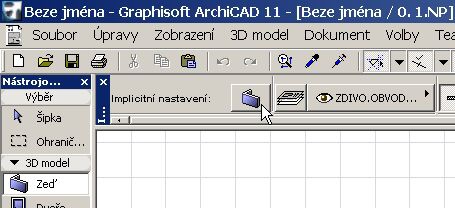

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům zdí (Obr.1.4-004).

Obr. 1.4-004 Obr. 1.4-004

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení zdi (Obr.1.4-005),

Obr. 1.4-005 Obr. 1.4-005

ve kterém nejdříve nastavíte Geometrii a umístění: výšku zdi, výšku k projektové nule, tloušťku zdi, konstrukční metody, tedy umístění referenční (řídicí) čáry zdi (dle této čáry se zeď orientuje na ploše a je zásada, že referenční čáry se musí v rohu objektu protnout, aby průsečíky zdí byly korektní), geometrické metody, případné umístění referenční čáry vevnitř zdi, složitost zdi. Pak nastavíte atributy půdorysu a řezu: zobrazení půdorysu, zobrazení konstrukce, povrchy řezu, obrysy. Poté nastavíte atributy modelu, ve kterých zvolíte materiály jednotlivých ploch zdi. Spona vedle materiálu umožňuje rychlé nastavení všech ploch jednotným materiálem. Nato nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je nějaký identifikační znak, dle kterého se budete v seznamech moci orientovat. Naposled přiřadíte zeď do příslušné vrstvy a nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj zeď, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.4 NÁSTROJ DVEŘE

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům dveří (Obr.1.4-006).

Obr. 1.4-006 Obr. 1.4-006

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení dveří (Obr.1.4-007),

Obr. 1.4-007 Obr. 1.4-007

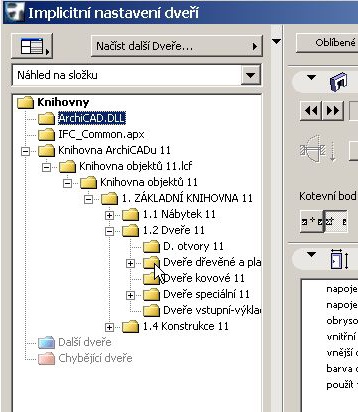

v levé části vyhledáváte složku s příslušným typem dveří (Obr.1.4-008),

Obr. 1.4-008 Obr. 1.4-008

v pravé části pak nastavíte Náhled a umístění a parametry dveří. Okno na pravé straně dialogového okna slouží k zobrazení okna v 2D symbolu, čelním pohledu, v axonometrii viditelných čárách, v axonometrii stínovaném modelu nebo obrázku náhledu. Vedle okna zobrazení jsou ikony tří možnosti umístění dveří ve zdi. Pro správné kótování parapetu je třeba vyplnit správnou tloušťku podlahové konstrukce. Na spodní části dialogu Náhled a umístění jsou dvě ikony umístění Kotevního bodu – střed dveří nebo kraj ostění. Jako druhý krok při nastavení dveří zvolíte atributy půdorysu a řezu, kde nastavíte zobrazení půdorysu, symbol a obrys a povrchy řezu. Za třetí nastavíte atributy modelu ve kterých zvolíte materiály objektu (ten ovšem také nastavíte v Parametrech). Pak můžete nastavit Odkazovou značku – tu budete potřebovat však až při zpracování projektové dokumentace – a na to máte ještě dost času. V atributech rozpočtů a popisů má pro vás nyní význam především ID, což je identifikační znak dveří, dle kterého se budete v seznamech (podklad pro propočet) orientovat. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj dveře, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.5 NÁSTROJ OKNO

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům oken (Obr.1.4-009).

Obr. 1.4-009 Obr. 1.4-009

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení oken (Obr.1.4-010),

Obr. 1.4-010 Obr. 1.4-010

v levé části vyhledáváte složku s příslušným typem okna, horní plocha zobrazuje obsah zvolené složky a zde vyberete typ okna, plocha v pravé části okna zobrazuje Náhled a umístění a proměnné parametry okna, s políčky pro zadání šířky, výšky celkové výšky a výšky parapetu okna. Plocha na pravé straně okna slouží k zobrazení okna v 2D symbolu, bočním pohledu, v axonometrii ve viditelných čárách, v axonometrii ve stínovaným modelu nebo obrázku náhledu. Vedle tohoto okna je lišta se jménem aktivního okna a vedle ní ikona pro nastavení prázdného otvoru. Dále jsou zde ikony tří možnosti umístění okna ve zdi. Pro správné kótování parapetu je třeba vyplnit správnou tloušťku podlahové konstrukce. Na spodní části dialogu Náhled a umístění jsou dvě ikony umístění Kotevního bodu – střed okna nebo kraj ostění. Jako druhý krok při nastavení dveří zvolíte atributy půdorysu a řezu, kde nastavíte zobrazení půdorysu, symbol a obrys a povrchy řezu. Za třetí nastavíte atributy modelu ve kterých zvolíte materiály objektu (ten ovšem také nastavíte v Parametrech). Pak můžete nastavit Odkazovou značku – tu budete potřebovat však až při zpracování projektové dokumentace – a na to máte ještě dost času. V atributech rozpočtů a popisů má pro vás nyní význam především ID, což je identifikační znak okna, dle kterého se budete v seznamech (podklad pro propočet) orientovat. Po nastavení potvrdíte OK.

  Označte pravým tlačítkem myši nástroj okno, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!

ZAPAMATUJTE SI

Pro kótování oken a dveří dle našich zvyklostí slouží doplňkový nástroj Kóty parapetu dle ČSN! (Viz menu Dokument – Speciality 2D dokumentu – Kótování parapetů dle ČSN – obr.1.4-011)

Obr. 1.4-014 Obr. 1.4-014

1.4.6 NÁSTROJ STŘEŠNÍ OKNO

Nástroj 3D modelu. Postupujte stejně jako u předešlého nástroje Okno. U střešního okna nemusíte vyplňovat výšku osazení na střešní konstrukci, pakliže aktivujete ikonu Přitažlivosti ke střeše v Souřadnicové paletce (Obr.1.4-012).

Obr. 1.4-012 Obr. 1.4-012

Označte pravým tlačítkem myši nástroj střešní okno, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!

1.4.7 NÁSTROJ STŘECHA

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům střech (Obr.1.4-013).

Obr. 1.4-013 Obr. 1.4-013

Dialog pro nastavení nástroje – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení střech (Obr.1.4-014),

Obr. 1.4-014 Obr. 1.4-014

ve kterém nejdříve nastavíte atributy Geometrie a umístění: výškové umístění referenční (řídící) čáry střechy k podlaží a projektové nule, úhel sklonu střechy, vertikální tloušťka a tloušťka střechy. Poté zadáte atributy půdorysu a řezu: zobrazení půdorysu, konstrukce, povrchů řezu, obrysy a povrchové výplně. Jako třetí nastavíte Atributy modelu, ve kterých zvolíte materiály jednotlivých ploch střechy. Spona vedle materiálů umožňuje rychlé nastavení všech ploch jednotným materiálem. A můžete zvolit způsob ukončení střechy u okapu a hřebene. Pak nastavíte Atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je nějaký identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které střechu umístíte. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Střecha, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.8 NÁSTROJ TRÁM

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům zdí (Obr.1.4-015).

Obr. 1.4-015 Obr. 1.4-015

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení trámu (Obr.1.4-016),

Obr. 1.4-016 Obr. 1.4-016

ve kterém nejdříve nastavíte atributy Geometrie a umístění: výšku trámu, výšku horní plochy trámu k projektové nule, profil trámu, zobrazeni v ostatních podlažích, tloušťka trámu, případné umístění osy trámu do jiné polohy – osa trámu je totiž zároveň Řídící čárou a vodorovnou nebo šikmou polohu k horizontále. Pak nastavíte atributy půdorysu a řezu: zobrazení půdorysu, konstrukce, povrchů řezu, obrysy a symboly. Jako třetí nastavíte Atributy modelu, ve kterých zvolíte materiály jednotlivých ploch trámu. Spona vedle materiálu umožňuje rychlé nastavení všech ploch jednotným materiálem. Posléze můžete nastavit atributy otvorů v trámu. Poté nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které střechu umístíte. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Trám, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.9 NÁSTROJ SLOUP

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům sloupu (Obr.1.4-017).

Obr. 1.4-017 Obr. 1.4-017

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení sloupů (Obr.1.4-018),

Obr. 1.4-018 Obr. 1.4-018

ve kterém nejdříve nastavíte atributy Geometrie a umístění: výšku sloupu, jeho polohu k aktuálnímu podlaží, profil sloupu, jeho půdorysné rozměry, popřípadě odklon od vertikály a kotevní jádro. Poté nastavíte atributy půdorysu a řezu: zobrazení půdorysu, konstrukce jádra, povrchů řezu, obrysy a půdorysný symbol. Jako třetí nastavíte atributy modelu, ve kterých zvolíte materiál povrchu sloupu. Pak nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které sloup umístíte. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Sloup, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.10 NÁSTROJ DESKA

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům desek (Obr.1.4-019).

Obr. 1.4-019 Obr. 1.4-019

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení desek (Obr.1.4-020),

Obr. 1.4-020 Obr. 1.4-020

ve kterém nejdříve nastavíte atributy Geometrie a umístění: tloušťku desky, výšku horní plochy desky k podlaží a  projektové nule, zvolíte nebo nezvolíte možnosti zobrazení desky i v jiných podlažích. Pak nastavíte atributy půdorysu a řezu: zobrazení půdorysu, konstrukce, povrchů řezu, obrysy a povrchové výplně. Jako třetí nastavíte atributy modelu, ve kterých zvolíte materiály jednotlivých ploch desky. Spona vedle materiálu umožňuje rychlé nastavení všech ploch jednotným materiálem. Nato nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které desku umístíte. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Deska, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.11 NÁSTROJ SCHODIŠTĚ

Nástroj 3D modelu. V Info paletce – rychlý přístup k nastavení schodiště (Obr.1.4-021).

Obr. 1.4-021 Obr. 1.4-021

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení schodiště (Obr.1.4-022),

Obr. 1.4-022 Obr. 1.4-022

kterém, když si vyberete z nabídky v levé části dialogu nějaké schodiště, nastavíte Náhled a umístění: polohu k aktuálnímu podlaží a viditelnost v podlažích ostatních, pak parametry: stupňů, podest, zábradlí, materiálů a zobrazení. Poté vyberete symbol zobrazrní a atributy Půdorysu a řezu, pak atributy modelu, rozpočtů a popisů a vyberete vrstvu, ve které chcete schodiště zobrazit. Když chcete teprve schodiště vytvořit, kliknete na editační tlačítko a vyberete Vytvořit další Schodiště (Obr.1.4-23),

Obr. 1.4-023 Obr. 1.4-023

Rozevře se dialog Typ schodiště, ze kterého vyberete typ schodiště ( rampu) (Obr.1.4-024),

Obr. 1.4-024 Obr. 1.4-024

který chcete zhotovit a v následném dialogu pomocí doplňku StairMakeru schodiště vytvoříte.
Označte pravým tlačítkem myši nástroj Schodiště, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!

1.4.12 NÁSTROJ SÍŤ

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům sítě (Obr.1.4-025).

Obr. 1.4-025 Obr. 1.4-025

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení sítě (Obr.1.4-026),

Obr. 1.4-026 Obr. 1.4-026

ve kterém nejdříve nastavíte atributy Geometrie a umístění: tloušťku sítě, výšku horní plochy sítě k podlaží a projektové nule, zvolíte nebo nezvolíte možnosti zobrazení sítě i v jiných podlažích. Na pravé straně dialogu určíte způsob konstrukčních metod sítě: skořepina, skořepina s bloky, hmoty. Pak nastavíte atributy půdorysu a řezu: zobrazení půdorysu, povrchů řezu, obrysy a povrchové výplně. Jako třetí nastavíte atributy modelu, ve kterých zvolíte materiály jednotlivých ploch střechy. Spona vedle materiálu umožňuje rychlé nastavení všech ploch jednotným materiálem. A také můžete zvolit ostré nebo hladké hřebeny v 3D zobrazení sítě. Nato nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které síť umístíte. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Síť, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.13 NÁSTROJ ZÓNA

Nástroj 3D modelu. V Info paletce – rychlý přístup k nastavení zóny (Obr.1.4-027).

Obr. 1.4-027 Obr. 1.4-027

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení zón (Obr.1.4-028),

Obr. 1.4-028 Obr. 1.4-028

ve které zadáte nejdříve Jméno a umístění, vyberete přednastavenou kategorii zóny (ty si můžete libovolně měnit a doplňovat), jméno místnosti, číslo místnosti, výšku, úroveň k podlaží a tloušťku podlahy. Rovněž můžete vybrat konstrukční metodu zóny. Poté nastavíte půdorys – zobrazení výplně či nikoliv. Zvolíte parametry razítka zóny, jak bude viditelné v půdoryse projektu, zvolíte materiál modelu zóny, nasléze můžete volit způsoby výpočtu ploch (např.dle ČSN). Nato nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které zónu umístíte. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Zóna, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.14 NÁSTROJ OBJEKT

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům objektů (Obr.1.4-029).

Obr. 1.4-029 Obr. 1.4-029

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení objektů (Obr.1.4-030),

Obr. 1.4-030 Obr. 1.4-030

v levé části vyhledáváte složku s příslušným typem objektu. V pravé části nejdříve vyberete Náhled a umístění: výškové osazení objektu k aktuálnímu podlaží, plocha na pravé straně okna slouží k zobrazení objektu v 2D symbolu, bočním pohledu, v axonometrii ve viditelných čárách, v axonometrii ve stínovaným modelu nebo obrázku náhledu, zde rovněž vyberete způsob zobrazení objektu v jednotlivých podlažích. Poté zadáte parametry objektu, dle příslušné nabídky: hlavně rozměry, materiály, zobrazení ve 3D a zobrazení ve 2D. Následně zadáte atributy půdorysu a řezu: zobrazení půdorysu, symboly, povrchy řezu. Pak následuje obecná definice modelu, atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které objekt umístíte. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Objekt, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.15 NÁSTROJ KÓTA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení kóty (Obr.1.4-031).

Obr. 1.4-031 Obr. 1.4-031

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení kót (Obr.1.4-032),

Obr. 1.4-032 Obr. 1.4-032

ve kterém nejdříve nastavíte typ kóty: lineární, kumulativní, od základny nebo kóty výškové úrovně. Nastavíte i typ vynášecí čáry, typ hraničící úsečky, barvu a tloušťku čar kótování, typ písma v roletce, výšku písma a způsob umístění textu ke kótovací čáře, barvu a tloušťku písma. Pak zvolíte velikost hraničící úsečky a eventuálně délku vynášecí čáry. Detaily kóty pro kótování dle ČSN necháte bez označení. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Podobně nastavíte výškové kótování (Obr.1.4-033).

Obr. 1.4-033 Obr. 1.4-033

ZAPAMATUJTE SI

Nezatrhávejte Detailní kótování oken/dveří. Pro kótování oken dle našich zvyklostí slouží doplňkový nástroj Kóty parapetu dle ČSN dostupný v menu Nástroje!

1.4.16 NÁSTROJ VÝŠKOVÁ KÓTA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení výškové kóty (Obr.1.4-034).

Obr. 1.4-034 Obr. 1.4-034

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení výškových kót (Obr.1.4-035),

Obr. 1.4-035 Obr. 1.4-035

ve kterém nastavíte typ kóty a font. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Výšková kóta, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.17 NÁSTROJ TEXT

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení textu (Obr.1.4-036).

Obr. 1.4-036 Obr. 1.4-036


Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení textu (Obr.1.4-037),

Obr. 1.4-037 Obr. 1.4-037

ve kterém nejdříve nastavíte styl textu: písmo v roletce, velikost písma, styl písma, zarovnání, proložení a barvu. Pak nastavíte formátování textového bloku včetně kotevního bodu. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Text, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.18 NÁSTROJ POPISKA

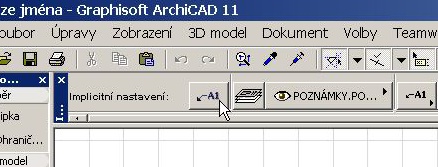

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení popisky (Obr.1.4-038).

Obr. 1.4-038 Obr. 1.4-038

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení popisky (Obr.1.4-039),

Obr. 1.4-039 Obr. 1.4-039

ve kterém nejdříve nastavíte Obsah a náhled, pak styl textu: druh písma, výšku písma, barvu, způsob zarovnání textu a prokládání. Pak zvolíte ukazatel popisky. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Popiska, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.19 NÁSTROJ VÝPLŇ

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení výplně (Obr.1.4-040).

Obr. 1.4-040 Obr. 1.4-040

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení výplně (Obr.1.4-041),

Obr. 1.4-041 Obr. 1.4-041

ve kterém nejdříve nastavíte Obecné nastavení: typ obrysové čáry a její barva, styl šrafování a její barvu a barvu pozadí šrafování, máte zde možnost zatrhnout políčko vypsání velikosti plochy. Pak v pokročilém nastavení zvolíte kategorii výplně a v Rozpočtech a popisech ID, což je identifikační znak, dle kterého se budete v seznamech (podklad pro propočet) orientovat. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Výplň, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1-4.20 NÁSTROJ ČÁRA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení čáry (Obr.1.4-042).

Obr. 1.4-042 Obr. 1.4-042

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení čar (Obr.1.4-043),

Obr. 1.4-043 Obr. 1.4-043

ve kterém nastavíte Obecné nastavení: typ čáry a její barva, styl způsob ukončení čáry a barvu a velikost ukončení. Pak event. Nastavíte Pokročilé nastavení, ve kterém zvolíte kategorii čáry. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Čára, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.21 NÁSTROJ OBLOUK

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení oblouku/kružnice (Obr.1.4-044).

Obr. 1.4-044 Obr. 1.4-044

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení Oblouku (Obr.1.4-045),

Obr. 1.4-045 Obr. 1.4-045

ve kterém nastavíte Obecné nastavení: typ čáry oblouku a její barva, styl způsob ukončení oblouku a barvu a velikost ukončení. Pak event. Nastavíte Pokročilé nastavení, ve kterém zvolíte kategorii Oblouku. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. V Info paletce ještě navíc můžete vybrat geometrickou metodu: kružnice nebo elipsu (Obr.1.4-046).

Obr. 1.4-046 Obr. 1.4-046

Označte pravým tlačítkem myši nástroj Čára, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.22 NÁSTROJ LOMENÁ ČÁRA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení čáry (Obr.1.4-047).

Obr. 1.4-047 Obr. 1.4-047

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení lomených čar (Obr.1.4-048),

Obr. 1.4-048 Obr. 1.4-048

ve kterém nastavíte Obecné nastavení: typ čáry a její barva, styl způsob ukončení čáry a barvu a velikost ukončení. Pak event. Nastavíte Pokročilé nastavení, ve kterém zvolíte kategorii čáry. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Čára, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.23 NÁSTROJ KRESBA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení kresby (Obr.1.4-049).

Obr. 1.4-049 Obr. 1.4-049

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Výchozí nastavení kresby (Obr.1.4-050),

Obr. 1.4-050 Obr. 1.4-050

ve kterém kresbu otevřete, načtete popřípadě upravíte jeho data a nastavíte parametry vlastností a umístění. Zároveň můžete přizpůsobit rámeček a aktualizovat. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Kresba, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.24 NÁSTROJ ŘEZ

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení řezu (Obr.1.4-051).

Obr. 1.4-051 Obr. 1.4-051

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení řezu (Obr.1.4-052),

Obr. 1.4-052 Obr. 1.4-052

ve kterém nastavíte nejdříve Obecné atributy: referenční ID, jméno, způsoby zobrazení. Pak nastavíte Značku: typ čáry, způsob zalomení, typ značky. Dále nastavíte Hlavičku značky z přednastaveného výběru, poté parametry Pohledu modelu a značení úrovně podlaží ve výkresu řezu. Nakonec zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Řez, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.25 NÁSTROJ EXTERIÉROVÝ POHLED

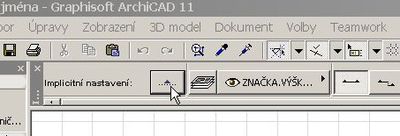

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení exteriérového pohledu (Obr.1.4-053).

Obr. 1.4-053 Obr. 1.4-053

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení exteriérového pohledu (Obr.1.4-054),

Obr. 1.4-054 Obr. 1.4-054

ve kterém nastavíte nejdříve Obecné atributy: referenční ID, jméno, způsoby zobrazení. Pak nastavíte Značku: typ čáry, způsob zalomení, typ značky. Dále nastavíte Hlavičku značky z přednastaveného výběru, poté parametry Pohledu modelu a značení úrovně podlaží ve výkresu pohledu. Nakonec zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Exteriérový pohled, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.26 NÁSTROJ INTERIÉROVÝ POHLED

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení interiérového pohledu (Obr.1.4-055).

Obr. 1.4-055 Obr. 1.4-055

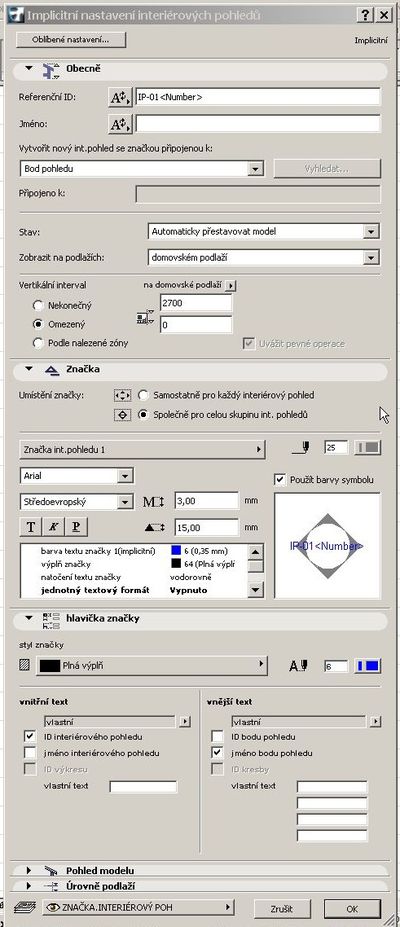

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení interiérového pohledu (Obr.1.4-056),

Obr. 1.4-056 Obr. 1.4-056

ve kterém nastavíte nejdříve Obecné atributy: referenční ID, jméno, způsoby zobrazení. Pak nastavíte Značku: umístění značky, typ značky. Dále nastavíte Hlavičku značky, poté parametry Pohledu modelu a značení úrovně podlaží ve výkresu pohledu. Nakonec zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Interiérový pohled, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.27 NÁSTROJ PRACOVNÍ LIST

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení pracovního listu (Obr.1.4-057).

Obr. 1.4-057 Obr. 1.4-057

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení pracovního listu (Obr.1.4-058),

Obr. 1.4-058 Obr. 1.4-058

ve kterém nastavíte nejdříve Obecné atributy: referenční ID, jméno, způsob připojení. Pak nastavíte Značku: parametry značky, typ značky. Dále nastavíte Hlavičku značky z přednastaveného výběru. Nakonec zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Pracovní list, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.28 NÁSTROJ DETAIL

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení detailu (Obr.1.4-059).

Obr. 1.4-059 Obr. 1.4-059

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení detailů (Obr.1.4-060),

Obr. 1.4-060 Obr. 1.4-060

ve kterém nastavíte nejdříve Obecné atributy: referenční ID, jméno, způsob připojení. Pak nastavíte Značku: parametry značky, typ značky. Dále nastavíte Hlavičku značky z přednastaveného výběru. Nakonec zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Detail, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.29 NÁSTROJ KONEC ZDI

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům konce zdi (Obr.1.4-061).

Obr. 1.4-061 Obr. 1.4-061

Dialog okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení konce zdi (Obr.1.4-062),

Obr. 1.4-062 Obr. 1.4-062

ve kterém nejdříve seznámíte s náhledem, pak nastavíte parametry: tloušťku, zobrazen ve 2D a ve 3D, hloubku řezu. Poté můžete blíže specifikovat tloušťku a nastavíte atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je nějaký identifikační znak, dle kterého se budete v seznamech moci orientovat. Nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Konec zdi, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.30 NÁSTROJ ROHOVÉ OKNO

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům rohových oken (Obr.1.4-063).

Obr. 1.4-063 Obr. 1.4-063

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Nastavení rohového okna (Obr.1.4-064),

Obr. 1.4-064 Obr. 1.4-064

v levé části vyhledáváte složku s příslušným typem okna, horní plocha zobrazuje obsah zvolené složky a zde vyberete typ okna, plocha v pravé části okna zobrazuje Náhled a umístění a proměnné parametry okna, s políčky pro zadání šířky, výšky celkové výšky a výšky parapetu okna. Plocha na pravé straně okna slouží k zobrazení okna v 2D symbolu, bočním pohledu, v axonometrii ve viditelných čárách, v axonometrii ve stínovaným modelu nebo obrázku náhledu. Vedle tohoto okna je lišta se jménem aktivního okna a vedle ní ikona pro nastavení prázdného otvoru. Dále jsou zde ikony tří možnosti umístění okna ve zdi. Pro správné kótování parapetu je třeba vyplnit správnou tloušťku podlahové konstrukce. Na spodní části dialogu Náhled a umístění jsou dvě ikony umístění Kotevního bodu – střed okna nebo kraj ostění. Jako druhý krok při nastavení dveří zvolíte atributy půdorysu a řezu, kde nastavíte zobrazení půdorysu, symbol a obrys a povrchy řezu. Za třetí nastavíte atributy modelu ve kterých zvolíte materiály objektu (ten ovšem také nastavíte v Parametrech). Pak můžete nastavit Odkazovou značku – tu budete potřebovat však až při zpracování projektové dokumentace – a na to máte ještě dost času. V atributech rozpočtů a popisů má pro vás nyní význam především ID, což je identifikační znak okna, dle kterého se budete v seznamech (podklad pro propočet) orientovat. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Rohové okno, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.31 NÁSTROJ LAMPA

Nástroj 3D modelu. V Info paletce – rychlý přístup k parametrům lamp (Obr.1.4-065).

Obr. 1.4-065 Obr. 1.4-065

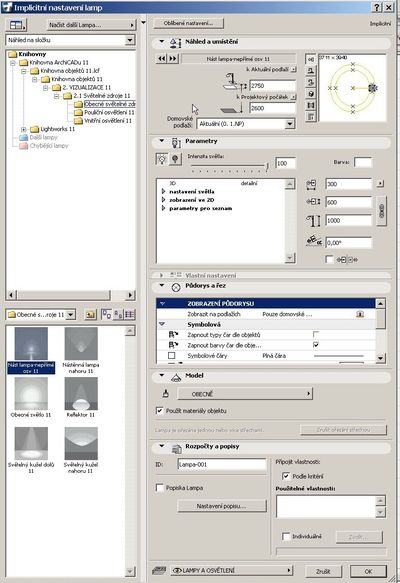

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení objektů (Obr.1.4-066),

Obr. 1.4-066 Obr. 1.4-066

v levé části vyhledáváte složku s příslušným typem lampy. V pravé části nejdříve vyberete Náhled a umístění: výškové osazení lampy k aktuálnímu podlaží, plocha na pravé straně okna slouží k zobrazení lampy v 2D symbolu, bočním pohledu, v axonometrii ve viditelných čárách, v axonometrii ve stínovaným modelu nebo obrázku náhledu, zde rovněž vyberete způsob zobrazení lampy v jednotlivých podlažích. Poté zadáte intenzitu světla a parametry lampy, dle příslušné nabídky: nastavení světla, zobrazení ve 2D a parametry pro seznam. Následně zadáte atributy půdorysu a řezu: zobrazení půdorysu, symboly, povrchy řezu. Pak následuje obecná definice modelu, atributy rozpočtů a popisů. Pro vás má nyní význam především ID, což je identifikační znak, dle kterého se budete v seznamech orientovat. Nakonec je třeba určit kreslící vrstvu do které lampu umístíte. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Lampa, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.32 NÁSTROJ RADIÁLNÍ KÓTA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení radiální kóty (Obr.1.4-067).

Obr. 1.4-067 Obr. 1.4-067

Dialogové okno pro nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení radiálních kót (Obr.1.4-068),

Obr. 1.4-068 Obr. 1.4-068

ve kterém nejdříve nastavíte typ písma v roletce, výšku písma a způsob umístění textu ke kótovací čáře, barvu a tloušťku čar kótování, typ hraničící úsečky. Na horní straně okna zvolíte typ kóty. Pak zvolíte typ vynášecí čáry, předponu a velikost hraničící úsečky. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Radiální kóta, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.33 NÁSTROJ ÚHLOVÁ KÓTA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení úhlové kóty (Obr.1.4-069).

Obr. 1.4-069 Obr. 1.4-069

Dialogové okno pro nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení úhlových kót (Obr.1.4-070),

Obr. 1.4-070 Obr. 1.4-070

ve kterém nejdříve typ písma v roletce, výšku písma a způsob umístění textu ke kótovací čáře, barvu a tloušťku čar kótování a úhlové umístění textu kóty. Na horní straně okna zvolíte typ kóty, typ vynášecí čáry a velikost hraničící úsečky a délku vynášecí čáry. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Úhlová kóta, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.34 NÁSTROJ KŘIVKA

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení křivky (Obr.1.4-071).

Obr. 1.4-071 Obr. 1.4-071

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení křivek (Obr.1.4-072),

Obr. 1.4-072 Obr. 1.4-072

ve kterém nastavíte Atributy obecného nastavení: typ čáry křivky a její barva, přímou nebo beziérovou křivku, otevřenou nebo uzavřenou, styl způsob ukončení křivky a barvu a velikost ukončení. V pokročilém nastavení můžete zvolit i kategorii křivky. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Křivka, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.35 NÁSTROJ AKTIVNÍ BOD

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení aktivního bodu (Obr.1.4-073).

Obr. 1.4-073 Obr. 1.4-073

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení aktivních bodů (Obr.1.4-074),

Obr. 1.4-074 Obr. 1.4-074

ve kterém nastavíte pouze barvu bodu. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK. Označte pravým tlačítkem myši nástroj Aktivní bod, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.36 NÁSTROJ OBRÁZEK

Nástroj 2D dokumentace. V Info paletce – rychlý přístup k nastavení obrázku (Obr.1.4-075).

Obr. 1.4-075 Obr. 1.4-075

Dialogové okno nastavení – 1xklik na první ikonku v Info paletce. Rozevře se dialog Implicitní nastavení obrázku (Obr.1.4-076),

Obr. 1.4-76 Obr. 1.4-076

ve kterém obrázek otevřete, načtete popřípadě upravíte jeho data a nastavíte parametry umístění. Zvolíte kreslící vrstvu. Po nastavení potvrdíte OK.

Označte pravým tlačítkem myši nástroj Obrázek, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


1.4.37 NÁSTROJ KAMERA

Vizualizační nástroj. V Info paletce – rychlý přístup k nastavení kamery (Obr.1.4-077).

Obr. 1.4-077 Obr. 1.4-077

Dialog pro nastavení nástroje – 1xklik na první ikonku v Info paletce. Rozevře se dialog Nastavení kamery/VR (Obr.1.4-078),

Obr. 1.4-078 Obr. 1.4-078

ve kterém můžete pro vizualizaci a animaci nastavit kameru nebo virtuální objekt nebo virtuální scénu. Po nastavení potvrdíte Použít.

Označte pravým tlačítkem myši nástroj Kamera, rozklikněte nápovědu „Co je to?“ a pozorně si ji přečtěte!


ÚKOL č.1

prostudujte menu úpravy a vytipujte tři nejčastější operace!

* Tipněte si, které tři operace z Úprav byste asi nejvíce používali při projektování stavebního objektu a proč?

* Tímto úkolem si procvičíte orientaci v operacích menu Úpravy.

* Odpověď mi zašlete na mou e-mailovou adresu s označeným předmětem: „JménoU11“.

ÚKOL č.2

PROLISTUJTE KNIHOVNÍ OBJEKTY A VYTIPUJTE TŘI, KTERÉ SE VÁM ZDAJÍ NEJZAJÍMAVĚJŠÍ!

* Můžete vybírat z oken, dveří, objektů i lamp, popište jejich parametry!

* Tímto úkolem si procvičíte hledání knihovních prvků ve složkách Knihovny ArchiCADu.

* Odpověď mi zašlete na mou e-mailovou adresu s označeným předmětem: „JménoU12“.

ÚKOL č.3

BĚŽTE SPÁT A NECHŤ SE VÁM O ArchiCADu ZDÁ!


 1.5 UKONČENÍ PRÁCE

V menu označte kurzorem Soubor – Zavřít (Obr.1.5-001),

Obr. 1.5-001 Obr. 1.5-001

rozevře se samostatné okno Uložit změny, které se vás zeptá zda chcete uložit změny projektu před zavřením (Obr.1.5-002).

Obr. 1.5-002 Obr. 1.5-002

Soubor nebudeme ukládat a proto klikněte na tlačítko Neukládat.


shrnutí kapitoly 1

V této kapitole jste se naučili otevírat nový soubor ArchiCADu, seznámili jste se s pracovním prostředí ArchiCADu, víte jak se provádí nastavení projektu, orientujete se v nastavení 3D prostředí, získali jste podrobnější přehled o nástrojích Nástrojové paletky a umíte zavřít soubor ArchiCADu.

Získali jste základní návyky v používáni myši a základních tlačítek při ovládání menu a nástrojů ArchiCADu.


Vytisknout | Nahoru  ↑
